6. Электрические работы
PKFY-P·VKM-E
C
M
L
H
K
KLM
55mm
12mm
L
N
M
Рис. 6-1
A
~220-240V
A
~220-240V
Рис. 6-2
118
All manuals and user guides at all-guides.com
D
G
A
F
B
E
J
D
B
C
C
C
C
C
B
D
L N
M1
M2
S
1 2
C
TB2
TB5
TB15

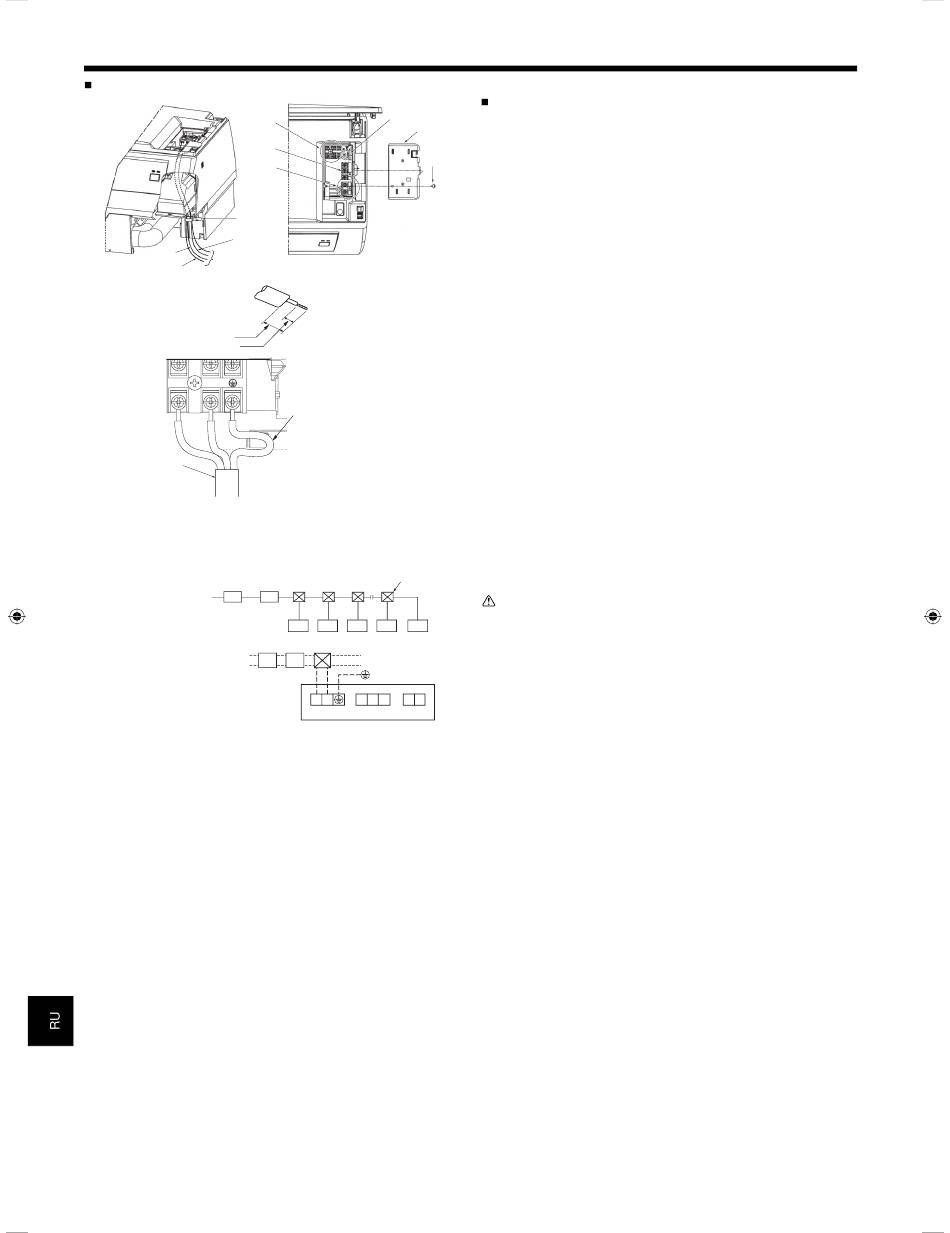

6.1. Электрические работы
PKFY-P·VKM-E (Рис. 6-1)
Предусмотрена возможность подсоединения без снятия передней панели.
1. Откройте переднюю решетку, снимите винт (1 шт.), затем снимите крышку
электрических компонентов.
2. Надежно подсоедините провода к клеммному щитку.
* Учитывая необходимость в обслуживании, оставляйте запас проводов по
длине.
* Будьте осторожны при использовании многожильных проводов, поскольку
свободные жилы могут привести к замыканию проводки.
3. Установите на место снятые части.
4. Закрепите каждый провод хомутом под блоком электрических компонентов.
A Крышка блока электрических компонентов
B Крепежный винтs
C Хомут
D Часть для подсоединения провода заземления
E Клеммная колодка дистанционного управления MA: (1, 2) не имеют полярности
F Клеммная колодка передающего устройства: (M1, M2, S) не имеют полярности
G Клеммная колодка питания (фаза, нейтраль, заземление).
H Направляющая
J Часть для подсоединения провода заземления: Подсоедините провод заземления в
направлении, указанном на схеме.
K Провод пульта дистанционного управления
L Коммуникационный кабель
M Силовой кабель
6.2. Силовая проводка
• Диаметр проводов должен соответствовать применимым местным и
национальным нормам.
• Класс проводов электропитания должен быть не ниже 245 IEC 53 или 227
IEC57, 245 IEC 53 или 227 IEC 53.
• Длина устанавливаемого кабеля заземления должна превышать длину
других кабелей.
• При установке кондиционера следует предусмотреть переключатель с
расстоянием между контактами 3 мм, 1/8 дюйма на каждом проводе.
[Рис.6-2]
A
Устройство защитного отключения
B
Вводной автоматический выключатель/автоматический выключатель проводки
C
Внутренний прибор
D
Проходная коробка
Предупреждение:
Никогда не подсоединяйте внахлест силовой кабель или соединительный
кабель внешнего питания. Это может привести к задымлению, возгоранию
или неисправности.
