4. Soğutucu borularının monte edilmesi

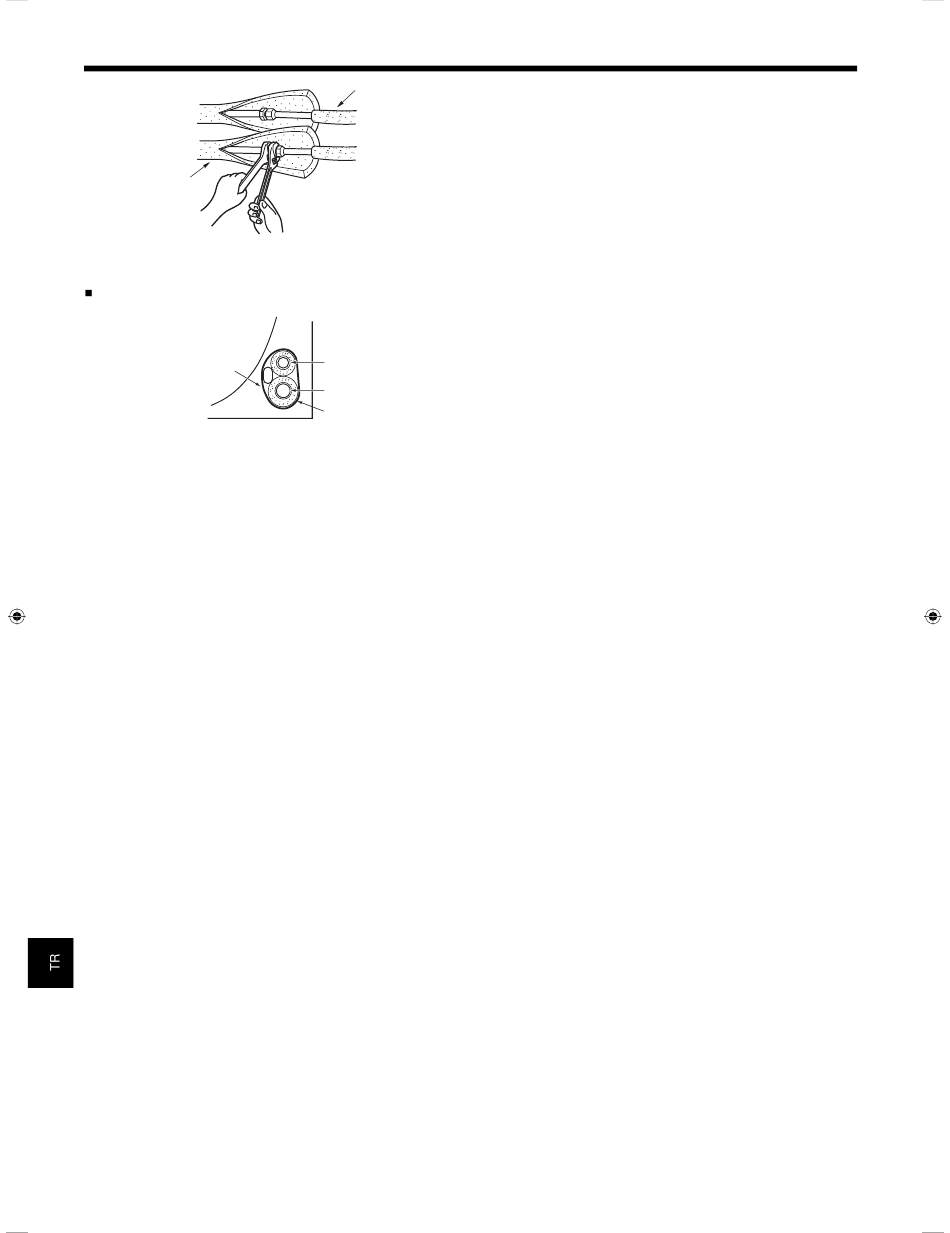

B
Şekil 4-3
PKFY-P·VKM-E
C
Şekil 4-4
104
All manuals and user guides at all-guides.com
4.3. Soğutucu tesisatı işleri (Şekil 4-3)
A
İç ünite
1. Geçme somunu ve iç ünitenin kapağını çıkarın.
2. Sıvı borusunun ve gaz borusunun ağızlarını geçme bağlantı için hazırlayın
ve geçme yüzeyine soğutucu makine yağı (yerel piyasadan temin edilebilir)
uygulayın.
3. Montaj yerindeki soğutma borularını hızla üniteye bağlayın.
4. Gaz borusuna takılı olan boru kapağını sarın ve bağlantı ek yerinin
görünmemesini sağlayın.
5. Ünite sıvı borusunun boru kapağını sarın ve montaj yerindeki sıvı borusunun
izolasyon malzemesinin üzerini örtmesini sağlayın.
6. İzolasyon malzemesinin birleştiği yer bantla kapatılır.
A Montaj yerindeki soğutucu boruları
B Ünite tarafındaki soğutucu boruları
4.3.1. Ünitenin boru tesisatı yerinde saklama (Şekil 4-4)
1. Birlikte verilen keçe bandı, ünitenin boru tesisatı bölümüne yerleştirilecek olan
soğutucu borusunun aralığına sararak, damlamayı önleyin.
2. Keçe bandı, bant genişliğinin yarısı kadar üst üste bindirin.
3. Keçenin uç kısmını vinil bantla, vb. tutturun.
A Gaz borusu
B
B Sıvı borusu
C İç/dış bağlantı kablosu
A
D Keçe bant 3
D
