3. Установка внутреннего прибора
C
D
E
Рис. 3-11
1 )
B
A
Рис. 3-12
1 )
2 )
Рис. 3-13
All manuals and user guides at all-guides.com
Тест на протечку соединительной части L-образной
1. Подсоедините зарядный штуцер 5 со стороны жидкостного контура
2. Подайте азот под давлением через зарядный штуцер.
3. Если указанное давление держится в течение приблизительно одного дня и
4. Если на этапах (2) или (3) наблюдается снижение давления, происходит
Извлечение и обработка трубопроводов и электропроводки

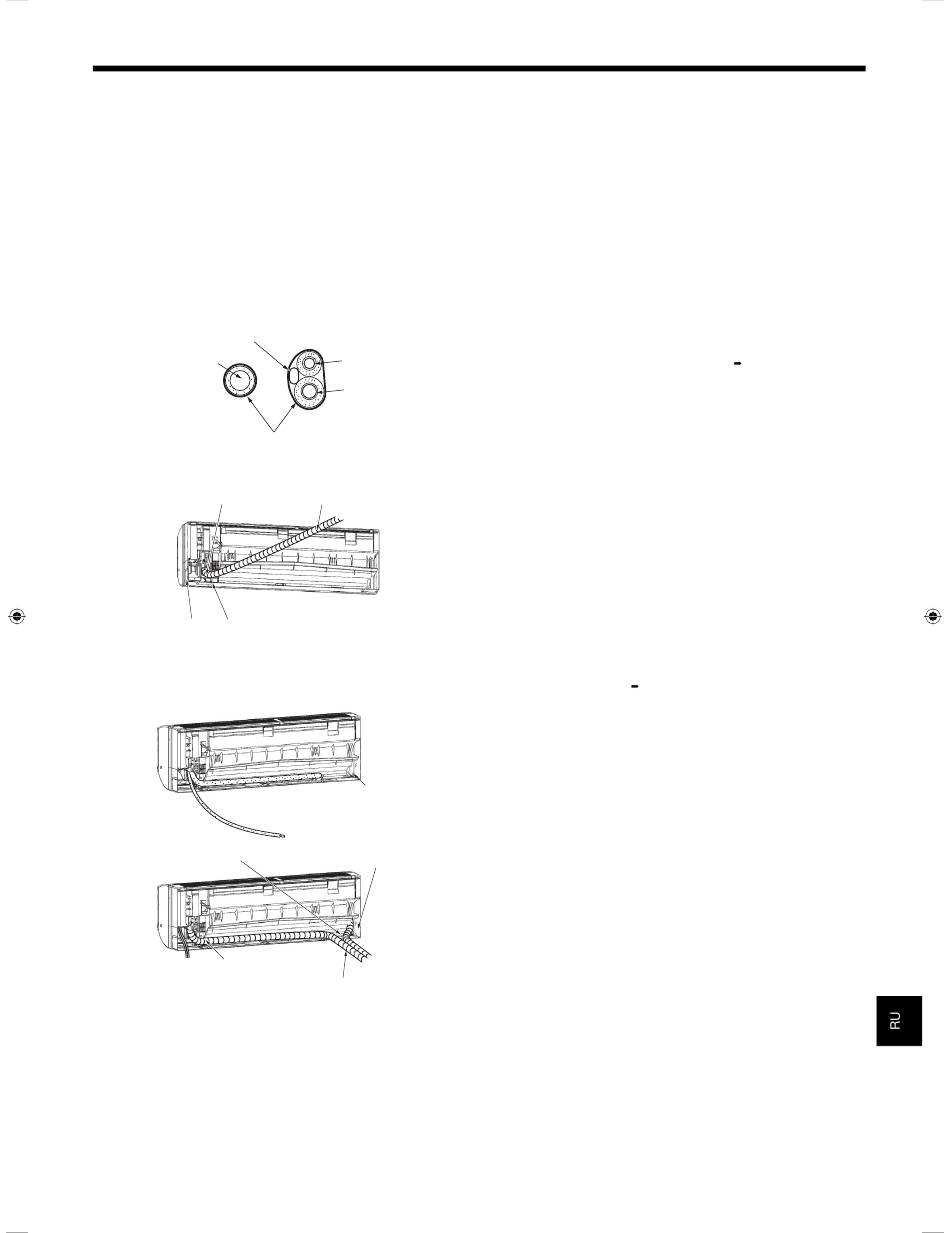

(Рис. 3-11)
A
1. Подсоединение внутренней/наружной проводки
2. Обмотайте изолентой 3 область трубок хладагента и дренажную трубку,
B
2 )
3. Проследите, чтобы дренажная трубка не была поднята и не
Правые, левые и нижние трубопроводы (Рис. 3-12)
Левая и левая нижняя трубки (Рис. 3-13)
4. Замена дренажной трубки
C
D
3 )
соединительной трубки
соединительной трубки.
Момент затяжки: от 34 до 42 Нм
Не подавайте рабочее давление сразу. Наращивайте давление постепенно.
1) Увеличьте давление до 0,5 МПа (5 кгс/см2G), подождите пять минут и
удостоверьтесь, что давление не снизилось.
2) Увеличьте давление до 1,5 МПа (15 кгс/см2G), подождите пять минут и
удостоверьтесь, что давление не снизилось.
3) Увеличьте давление до 4,15 МПа (41,5 кгс/см2G) и измерьте температуру
окружающего воздуха и давление хладагента.
не уменьшается, то трубы выдержали испытание и утечек нет.
• При изменении температуры окружающего воздуха на 1°C давление
изменяется приблизительно на 0,01 МПа (0,1 кгс/см2G). Произведите
необходимые подстройки.
утечка газа. Найдите источник утечки газа.
которые будут устанавливаться на внутреннем блоке.
• Тщательно обмотайте изолентой 3 трубки хладагента и сливную трубку
от их оснований.
• Захлест изоленты 3 должен составлять половину ее ширины.
• Закрепите конец изоленты скотчем.
A Труба жидкостного контура
B Труба газового контура
C Провод для соединения внутреннего и наружного блока
D Дренажная трубка
E Изолента 3
контактировала с корпусом внутреннего блока.
Не тяните за дренажную трубку, чтобы не вырвать ее.
1) Проследите, чтобы дренажная трубка не была поднята и не
контактировала с корпусом внутреннего блока.
Проведите дренажную трубку под трубопроводами и обмотайте ее
изолентой 3.
2) Надежно закрепите изоленту 3 от самого основания. (Перехлест
изоленты должен составлять половину ее ширины.)
A Вырез для правой трубки.
B Вырез для нижних трубки.
См. 6. Работы по установке дренажной
системы
Заменяйте дренажную трубку и ее заглушку для левой и правой трубок. В
противном случае будет капать конденсат.
C Заглушка дренажной трубки
1) Проследите, чтобы дренажная трубка не была поднята и не
контактировала с корпусом внутреннего блока.
2) Надежно закрепите изоленту 3 от самого основания. (Перехлест
изоленты должен составлять половину ее ширины.)
3) Закрепите конец изоленты 3 скотчем.
D Вырез для левой трубки.
См. стр. 98.
113
