Bronhouder FQG60
Endress+Hauser

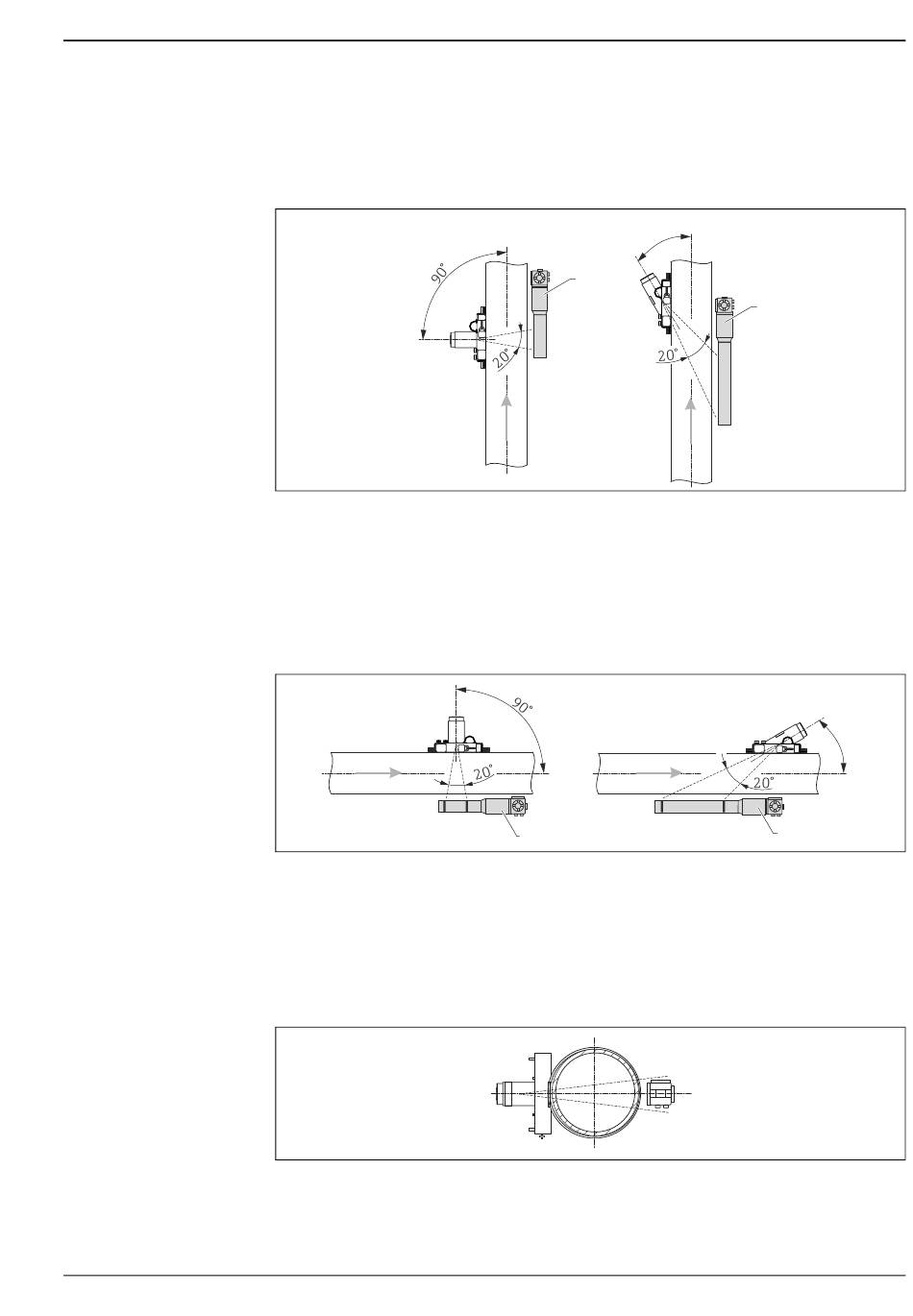

Oriëntatie voor dichtheidsmeting op verticale leidingen
Indien mogelijk, moet dichtheid worden gemeten met doorstroomrichting van beneden naar boven.
Bij dit type meetopstelling, wordt de Gammapilot M FMG60 bij voorkeur gepositioneerd met de
aansluitkop aan de bovenkant. Wanneer deze opstelling niet mogelijk is, moet een extra beugel
worden gebruikt om de Gammapilot M FMG50 te beveiligen tegen wegglijden.
A
A
Kenmerk 240 "Stralingshoek; applicatie", optie model 3 "20 graden; grenswaardeschakelaar + dichtheid"
B
Kenmerk 240 "Stralingshoek; applicatie", optie model 4 "20 graden; dichtheid 30 graden diagonale straling"
1
FMG60
Oriëntatie voor dichtheidsmeting op horizontale leidingen
Bij deze inbouwpositie, wordt montage van de FQG60 boven de leiding geadviseerd. Dit voorkomt het
afzetten van vaste deeltjes of vloeistoffen op de shutter. Let echter wel op de invloed van luchtbellen
en materiaalafzettingen in de leiding.
A
A
Kenmerk 240 "Stralingshoek; applicatie", optie model 3 "20 graden; grenswaardeschakelaar + dichtheid"
B
Kenmerk 240 "Stralingshoek; applicatie", optie model 4 "20 graden; dichtheid 30 graden diagonale straling"
1
FMG60
Installatie aan de zijkant (zie afbeelding) is alleen toegestaan in applicaties met weinig trillingen,
waarbij de veiligheidsinstructies in acht moeten worden genomen (periodieke inspectie van de shutter,
hangslot of borghaak en montageklemmen). Een kleminrichting is leverbaar als accessoire voor de
montage van het instrument op leidingen (→ ä 29).
B
30°
1
EIN
ON
B
1
EIN
ON
1
1
A0018508
30°
A0018509
A0018510
19
