Zekeringhouder - C24
(1) - 5A - ROOD naar ROOD/GROEN Urenteller
(2) - 15A - ROOD/PAARS naar ROOD
Accessoires, trimschakelaar, contactschakelaar,
CAN
(3) - 2A - ROOD/ORANJE naar ROOD
Diagnostiek
(4) - 15A - GEEL naar GEEL/PAARS Reservepen
K/CAN

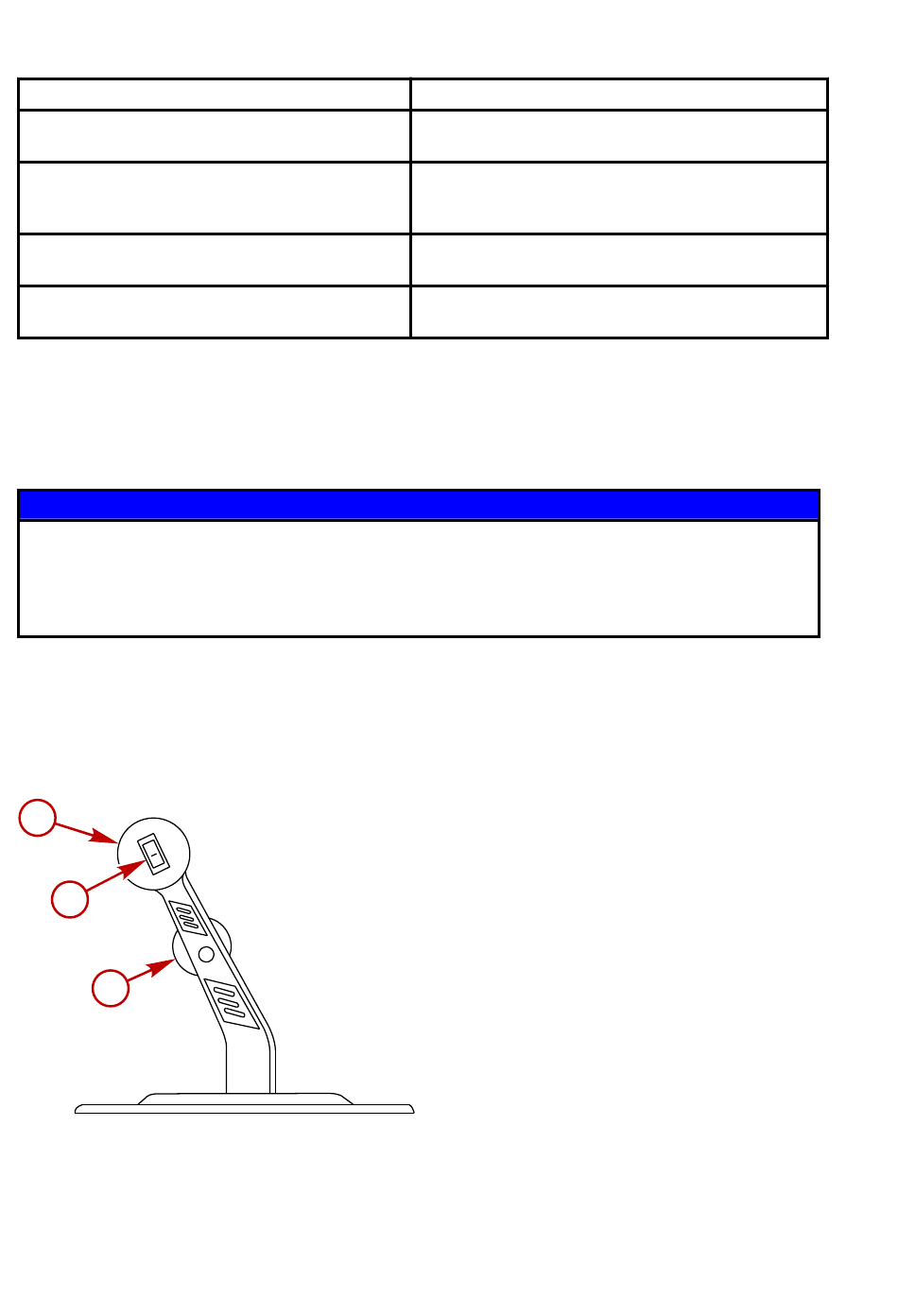

Afstandsbediening (op console gemonteerd, Zero Effort)
1.
U bedient de gasklep met de lange bedieningshendel(s), of duwt de bedieningshendel naar voren om
de snelheid te verhogen. Dankzij de arreteerfunctie voelt u de diverse klikstanden van de hendel goed.
De arreteerfunctie houdt de hendel tevens op de stand voor het gewenste motortoerental, wat minder
vermoeiend is voor de bestuurder.
Als u in versnelling schakelt terwijl het motortoerental hoger dan stationair is, raakt het onderwaterhuis
beschadigd. In versnelling schakelen wanneer de motor niet draait kan leiden tot verkeerde uitlijning van
de koppeling, waardoor goed schakelen onmogelijk wordt. Schakel de buitenboordmotor alleen in
versnelling als de motor stationair draait. Als u toch moet schakelen terwijl de motor niet draait, draai dan
de schroefas in de juiste richting tijdens het schakelen.
2.
U regelt de schakelfunctie door de korte bedieningshendel(s) te verstellen. Deze bediening schakelt de
motor in versnelling met een volledige beweging van de hendel. Zet de hendel naar voren om naar
voren te schakelen. Zet de hendel naar achteren om naar achteruit te schakelen. Zet de hendel op de
middelste stand om de versnelling in neutraal te zetten. Schakel alleen als de motor stationair draait.
Zet de hendel altijd snel en krachtig op de gewenste versnelling. De bedieningshendel moet door de
dealer zo worden afgesteld dat deze naar vooruit, achteruit en neutraal schakelt als de hendel in de
juiste klikstand komt.
a
b
c
3.
Zie Trimbekrachtiging voor gedetailleerde bedieningsaanwijzingen voor de trimbekrachtiging.
BEDIENING
(5) - 25A - ROOD/ZWART naar ROOD/ROZE
Brandstofpomp
(6) - 20A - ROOD/GROEN naar ROOD/BLAUW
Activeringsstroom hoofdstroomrelais, met
massaverbinding via PCM
(7) - 20A - ROOD/GROEN naar ROOD/GEEL
Bobinevoeding
(8) - 20A - ROOD/GROEN naar ROOD/WIT Voeding
brandstofinjectors
KENNISGEVING
a -
gashendel
b -
trimbekrachtigingsschakelaar
c -
schakelhendel
4090
28
Zekeringhouder - C25
