4.7.4
Algemene instructies gedurende de montage
•
Raak de glijvlakken van de mechanische dichting niet aan met de hand of met de vingers.
Vingerafdrukken kunnen ervoor zorgen dat de mechanische dichting niet afdicht. Reinig, indien
nodig, de glijvlakken. Gebruik een zeemvel.
•
Wanneer de mechanische glijvlakken uit niet-zelfsmerend materiaal gemaakt zijn, is het
aanbevolen de oppervlakken lichtjes te smeren met de te verpompen vloeistof of met dunne olie.
Gebruik geen smeervet!
•
Smeer de O-ringen bij de montage. Zorg ervoor dat het smeermiddel het rubber niet aantast.
Gebruik nooit minerale olie bij EP rubberen O-ringen.
•
Wanneer PTFE-dichtingen geplaatst worden, moet de as zeer glad zijn. Het monteren van
massieve PTFE-dichtingen kan vergemakkelijkt worden door de stationaire ring in water van
100 ºC gedurende 15 minuten op te warmen. Monteer de roterende ring vóór op een dummy as
en warm zowel de ring als de as gedurende 15 minuten op in water van 100 ºC. Laat dan alles
afkoelen. Om dicht te zijn, moeten PTFE-dichtingen gedurende ± 2 uur rusten om opnieuw de
juiste vorm aan te nemen, dit wegens de zogenaamde "geheugen-" eigenschappen van PTFE.
•
Wanneer de mechanische dichting voorzien is van blokkeerschroeven om het draaiend gedeelte
vast te zetten op de as, is het aanbevolen om de schroeven uit te draaien, de gaten en de bouten
te ontvetten en hen met Loctite (gewoonlijk type 241 of het hittebestendige type 648) te borgen.
•
Wanneer de mechanische dichting niet voorzien is van een stelschroef – bijv. Sealol type 043 of
Burgmann MG12, moet een stelring met stelschroeven voorzien worden. Neem de stel schroeven
uit de stelring en ontvet zowel de gaten als de bouten van de stelring.
Opmerking: De stelring die door SPX wordt geleverd, waarborgt een betrouwbare bevestiging. Er
bestaat geen gevaar dat deze zal loskomen by wisselende belastingen. SPX kan geen betrouwbare
bevestiging garanderen met andere stelringen.
4.7.5
Montage van de stationaire zitting

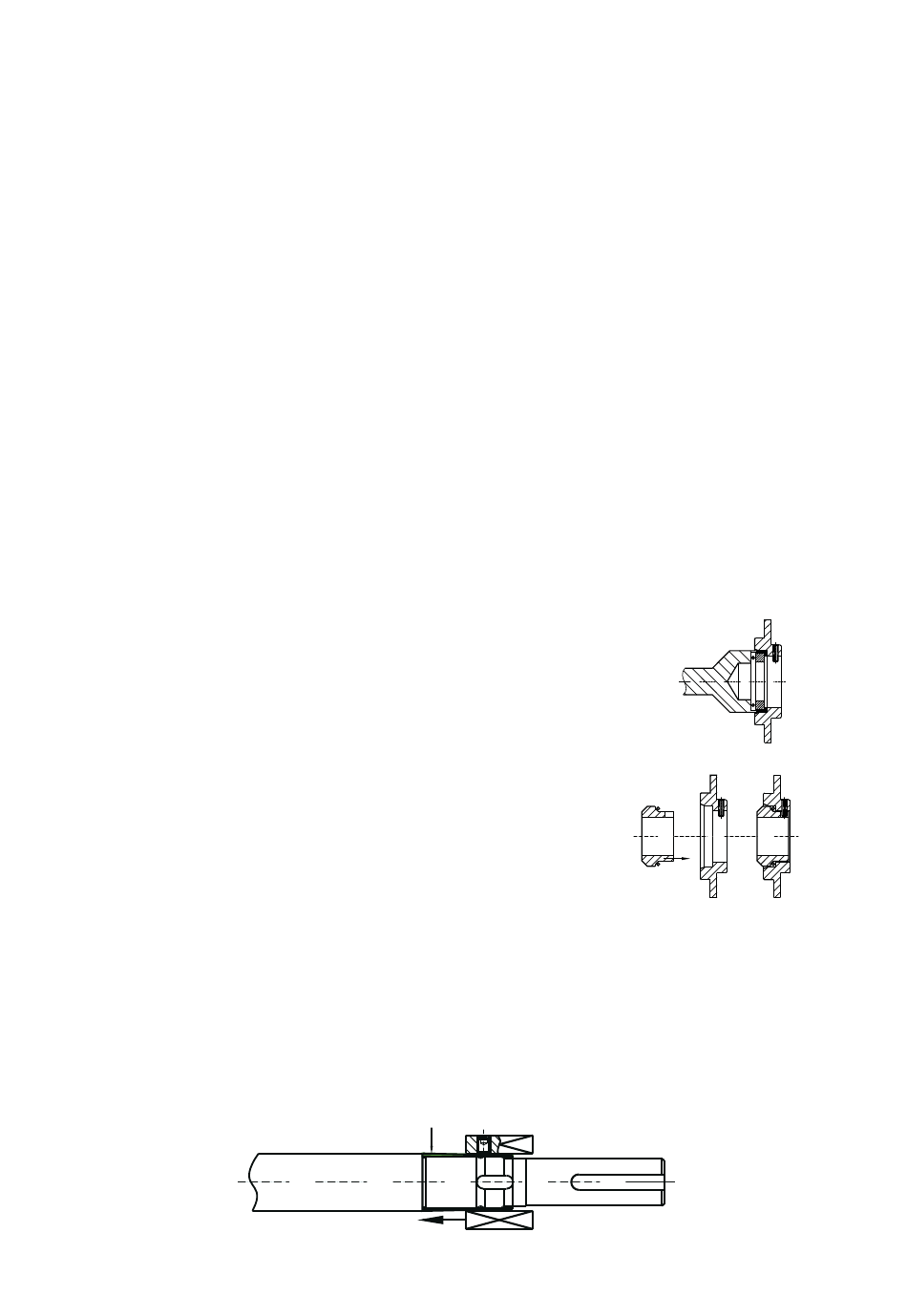

1. Plaats de stationaire zitting(en) in de behuizing.
2. Gebruik de geschikte hulpgereedschappen om de
zitting haaks in de behuizing te duwen.
3. Bescherm het zittingsoppervlak met een stuk papier
of karton en smeer de rubber dichting elementen
met een smeermiddel.
Dit vergemakkelijkt de montage.
Opgelet: Gebruik geen minerale olie voor
EP-rubber.
4. Controleer na montage of het zittingsoppervlak
loodrecht op de draaiende as staat.
4.7.6
Montage van het draaiende gedeelte
1. Smeer de as met een weinig smeermiddel.
Attentie voor EP-rubber: Gebruik geen minerale olie!
2. Bescherm de scherpe kanten van de as met kleefband of met een ander beschermend middel.
3. Gebruik een conische montagebus (9010) ter hoogte van de trap in de as (zie figuur).
4. Duw de draaiende delen tegen de regelschouder of de stelring.
5. Breng een druppel hittebestendige Loctite aan op de stelschroeven en plaats de stelschroeven
in het draaiende gedeelte. Zet de schroeven vast.
Montage van het draaiende gedeelte
A.0500.352 – IM-TGH/07.03 NL (11/2016)
