Wanneer bij een hoge uitlaatdruk de pakking (3000) moet ontlast worden. Verbind de
aanzuigflens via Bd of Bi.
Verzeker er u van dat de druk in de lantaarnring boven de atmosfeerdruk ligt om te vermijden dat
lucht aangezogen wordt door de laatste pakkingringen, waardoor de pakking droog zou lopen.
•
De verpompte vloeistof moet gesperd worden om contact met de atmosfeer (wanneer
de vloeistof corrosief of giftig is) te vermijden of wanneer het concentreren van abrasieve
vloeistoffen aan de pakking moet worden vermeden.
Sluit een zuivere, andere vloeistof (bijv. water) via Bd of Bi aan met een druk die hoger is dan de
heersende druk vóór de pakking.
Een kleine hoeveelheid van deze vloeistof zal in de procesvloeistof terechtkomen.
Twee gespoelde aansluitingen
Een spoelmedium heeft twee aansluitingen nodig voor in- en uitlaat. Deze opstelling wordt gebruikt:
•
Om lekkage af te voeren of om de pakking te koelen of te verwarmen (3000). Verbind de inlaat
met Bc of Bi en de uitlaat met Bd of Bj. Zowel de verpompte vloeistof als een ander medium kan
gebruikt worden als spoelmedium.
3.18.8.2 Enkele mechanische dichting
Om smering en koeling van de glijdende oppervlakken te garanderen, laat men een medium
circuleren langs de mechanische dichting. Ga als volgt te werk:
Één aansluitpunt
•
Verbind de zuig- of persflens met aansluiting Bd of Bi.
Twee aansluitpunten
•
Verbind de uitlaatflens met aansluiting Bd of Bi en de zuigflens met aansluiting Bc.
•
Voorzie leidingen met toebehoren om het debiet te verminderen.
•
In zowel het geval met één als met twee aansluitpunten kan Bc gebruikt worden als vulstop en
als luchtaflaat.
H2-32/H3-32
3.18.8.3 Dubbele mechanische dichting – tandemopstelling
Voor de smering en koeling van de glijdende oppervlakken langs de vloeistofzijde van dit soort
asafdichting, gaat u te werk zoals in de paragraaf
"enkele mechanisch dichting".
Voorzie via Bj de toevoer van een medium dat de
mechanische dichting langs de kant van de atmosfeer
spert. Plaats het reservoir van de spervloeistof maximaal
1 meter boven de pomp en laat het medium circuleren
zonder druk of tenminste zonder overdruk.
Toevoer vanaf een open tank volstaat door het
"thermosifon" principe.
De druk van het spermedium moet zo laag mogelijk
gehouden worden om te vermijden dat de mechanische
dichting opengeduwd wordt.
Voor andere aansluitmogelijkheden zie
paragraaf 3.18.8.6 Secundaire aansluitingen.
A.0500.352 – IM-TGH/07.03 NL (11/2016)
2xBi
2220
2210
3010
2090
2200
2080

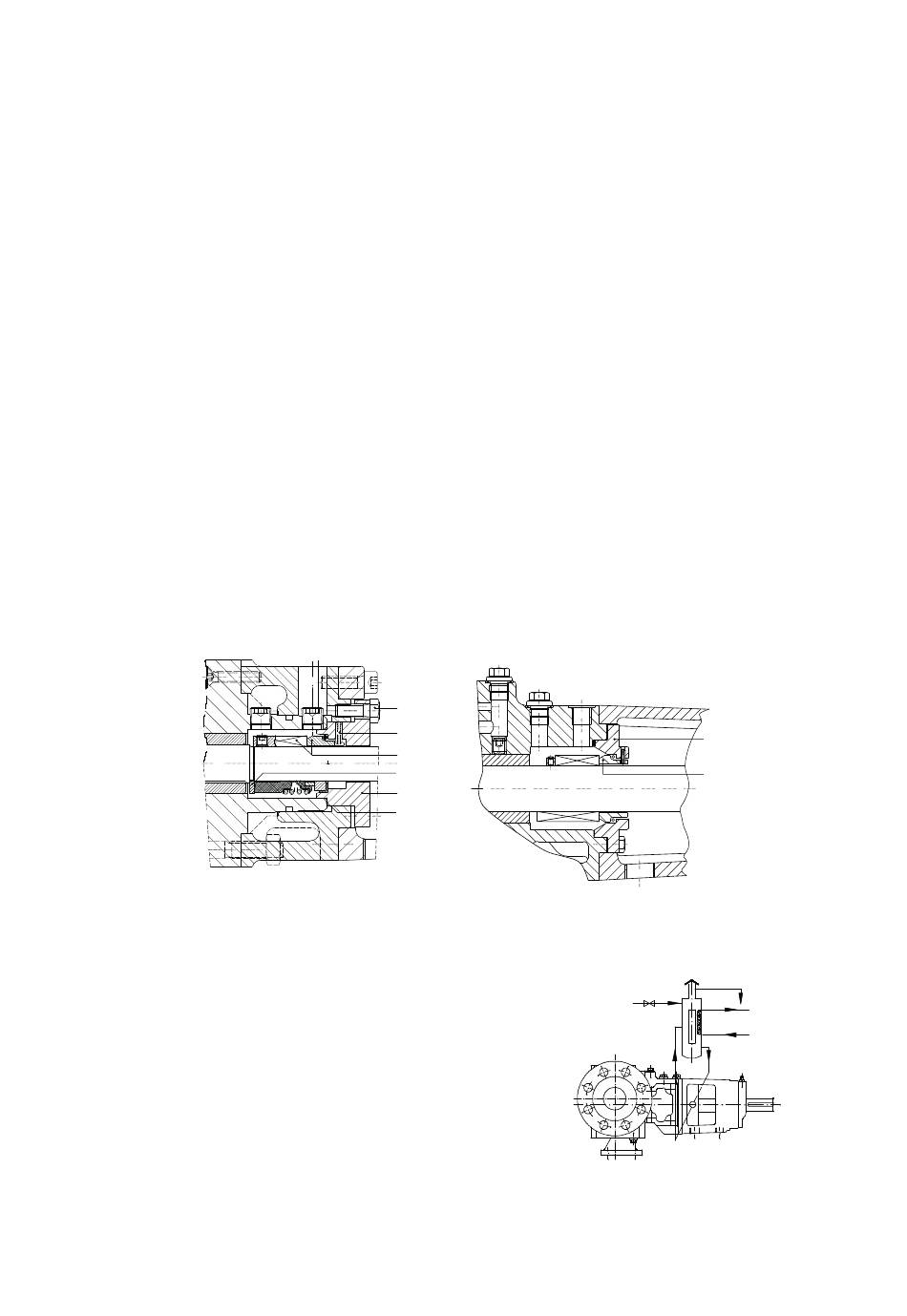

Aansluiting van het vloeistofcircuit over
een enkele mechanisch dichting
H6-40 – H360-150
Bb
Bc
Bd
T
Bj
Kringloop van het spoelmedium
zonder druk (GG)
2200
3010
Bj
2
1
43
