36
Inrijgen van de rechter bovendraad bij de spanningsplaat

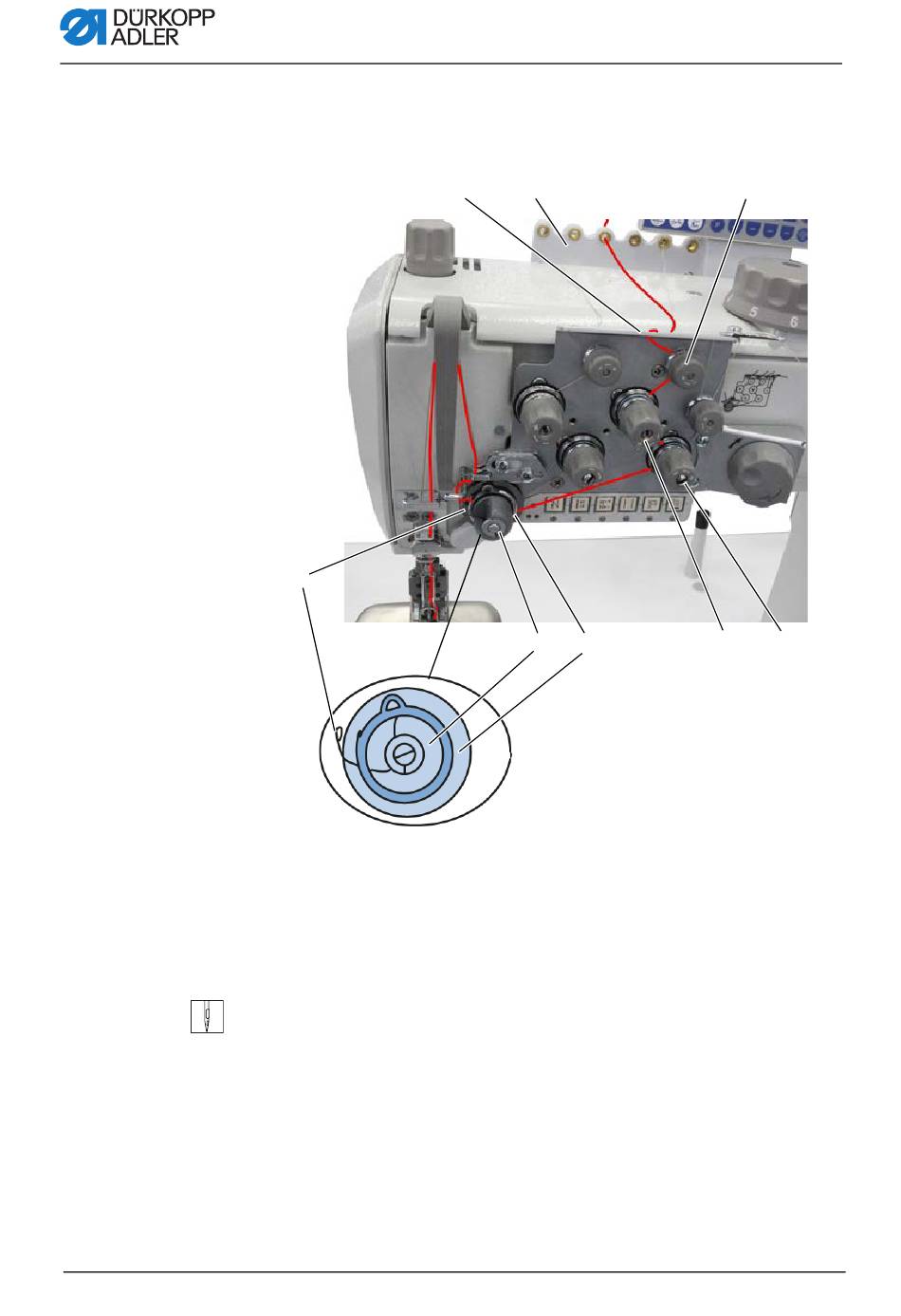

Afb. 17: Bij 2-naalds machines (3)
④
(2) - Draadgeleider
(3) - Draadgeleider
(4) - Veerpunt
(5) - Draadaanhaalveer
(6) - Opspanhendel
4.
steek de bovendraad van achter naar voren door de
draadgeleider (2).
5.
Trek de bovendraad zigzag door de 3 middelste openingen
van de draadgeleider (3): Van linksboven naar onder, van
onder naar boven en van boven naar onder.
6.
De bovendraad rechtsom langs het voorspanelement (9)
trekken.
7.
De bovendraad linksom langs het hulpspanelement (7)
trekken.
③
②
⑤ ⑥
(7) - Hulpspanelement
(rechter bovendraad)
(8) - Hoofdspanelement
(rechter bovendraad)
(9) - Voorspanelement
(rechter bovendraad)
Bedieningshandleiding 868-M - 00.0 - 02/2017
Bediening
⑨
⑦ ⑧
