Laat de schroefdraad van de M12-stiftbouten bij de bevestigingspunten
fundament steken.
①
②
③

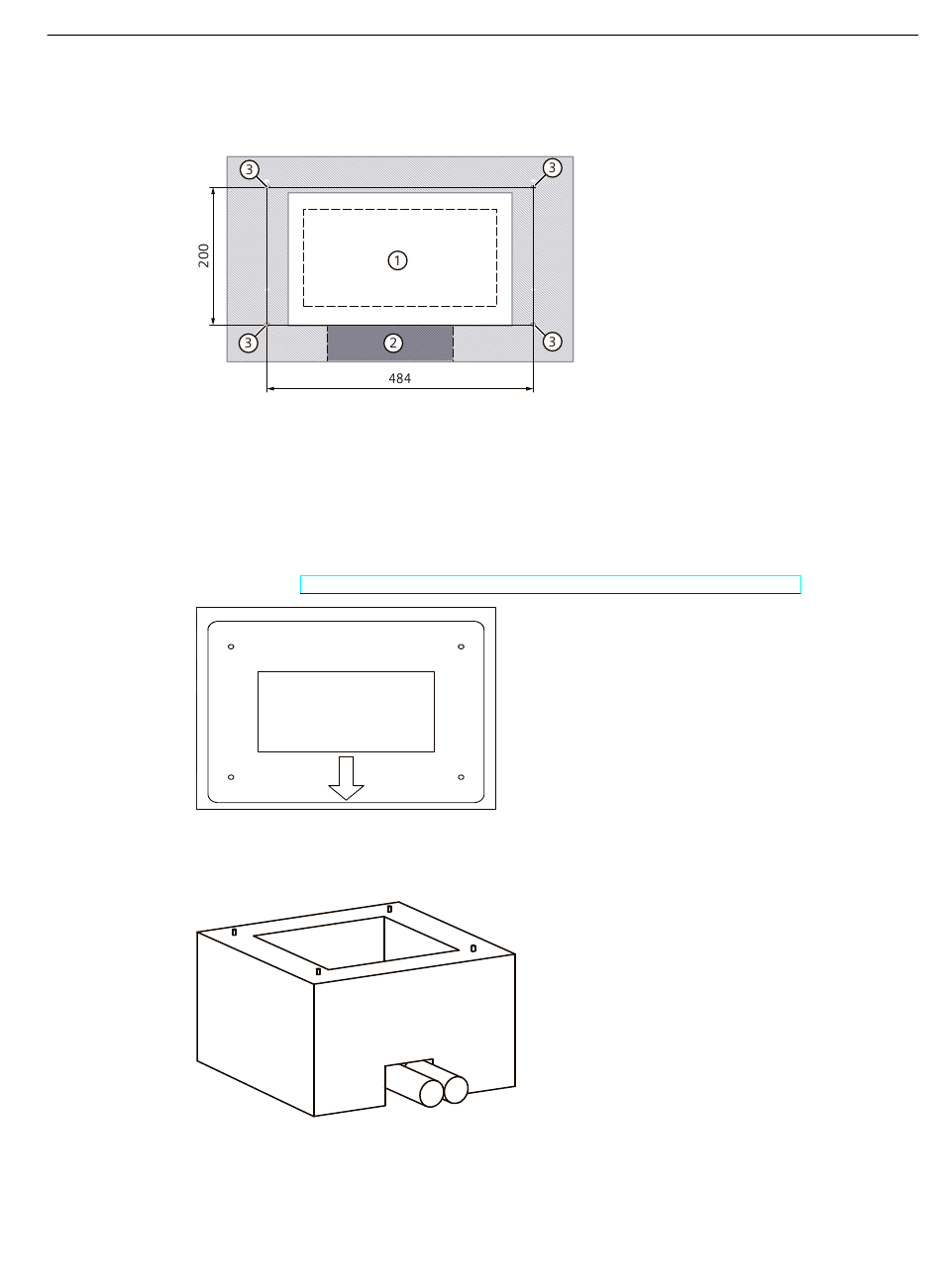

Afbeelding 5-4 Bovenaanzicht van de standplaats
Gebruik de boorsjabloon 8EM5905-0AA00-2AA3 om ervoor te zorgen dat de boorgaten en
uitgangen van de aansluitkabels correct zijn geplaatst.
Aanvullende informatie over de plaatsing vindt u hier: Technische tekeningen dispenser
SICHARGE D (https://support.industry.siemens.com/cs/ww/en/view/109822247)
Afbeelding 5-5 Boorsjabloon
Plaats na het maken van de boorgaten de M12-stiftbouten. Laat de stiftbouten ca. 50 mm uit
het fundament steken.
Afbeelding 5-6 Voorbeeld van een fundament met stiftbouten en uitsparingen voor de diverse kabels
Plaats de uitsparing voor de kabels overeenkomstig de omstandigheden ter plaatse. Maak de
uitsparingen groot genoeg om het leggen en aansluiten van de kabels gemakkelijker te
maken.
Dispenser
Bedieningshandleiding, 10/2023, A5E53217129-AB
kabelinvoer
illustratieve uitsparingen in de fundamentwanden voor het leggen van kabels
bevestigingspunten
Opbouw en montage
5.3 Standplaats
③
ca. 50 mm uit het
43
