6.4
Optie rd/ro/rr
Fig. 14
6.5
Meer informatie
6.5.1
Tab. 50
Nr.: 9_6943 24 NL
6
Montage
6.4

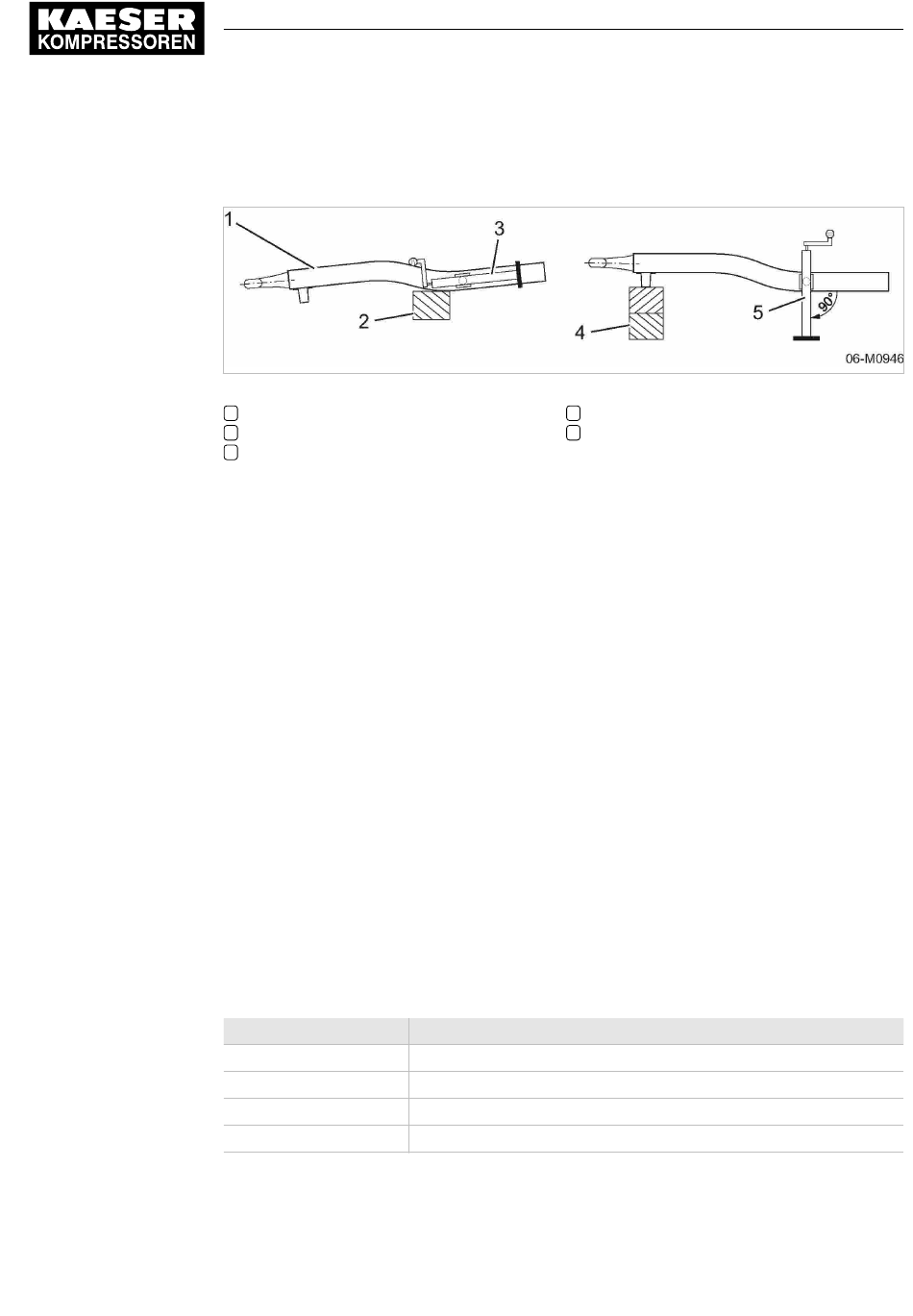

Onbuigzame trekinrichting (US-trekinrichting) monteren
Onbuigzame trekinrichting (US-trekinrichting) monteren
Niet in de hoogte verstelbare trekinrichting
Leveringstoestand trekinrichting rd/ro/rr
1
transportframe
2
Steun (leveringstoestand)
3
1. Trekinrichting met geschikte onderlegger opbokken.
2. Veiligheidssplitpen van de steun verwijderen.
3. Steun 90 ° met de klok mee draaien.
4. Veiligheidssplitpen weer insteken.
Steun is geborgd.
5. Draai de steun naar beneden.
Remstangenstelsel monteren en instellen
Overzicht:
■
Trekstang in scharnierkop schroeven
■
Remstangenstelsel monteren (opties rb/rm/rs , rc/ro/rs )
■
Remstangenstelsel monteren (opties rc/ro/rr , rg/rp/rr )
➤ Volg de instructies op.
Specificaties over de aanhaalmomenten van de schroefverbindingen vindt u in bijlage montageaf‐
beeldingen, hoofdstuk 13.6.
Trekstang monteren
De trekstang van het remstangenstelsel moet in de scharnierkop worden geschroefd en worden
geborgd tegen losdraaien.
Afhankelijk van de optie van het onderstel is de scharnierkop zo gepositioneerd:
Opties onderstel
rb/rm/rs
rc/ro/rs
rc/ro/rr
rg/rp/rr
Positie scharnierkop
Bedrijfsvoorschrift
Bouwcompressor
M43
onderlegger
4
Steun (gedraaid)
5
Positie scharnierkop
onderste balanshefboom onder de hoogteverstelstukken
onder de oploopinrichting
balanshefboom de parkeerrem
balanshefboom de parkeerrem
53
