Optie rd/ro/rr
Fig. 72
216
12
Buitenbedrijfstelling, opslag, transport
12.2
Transport

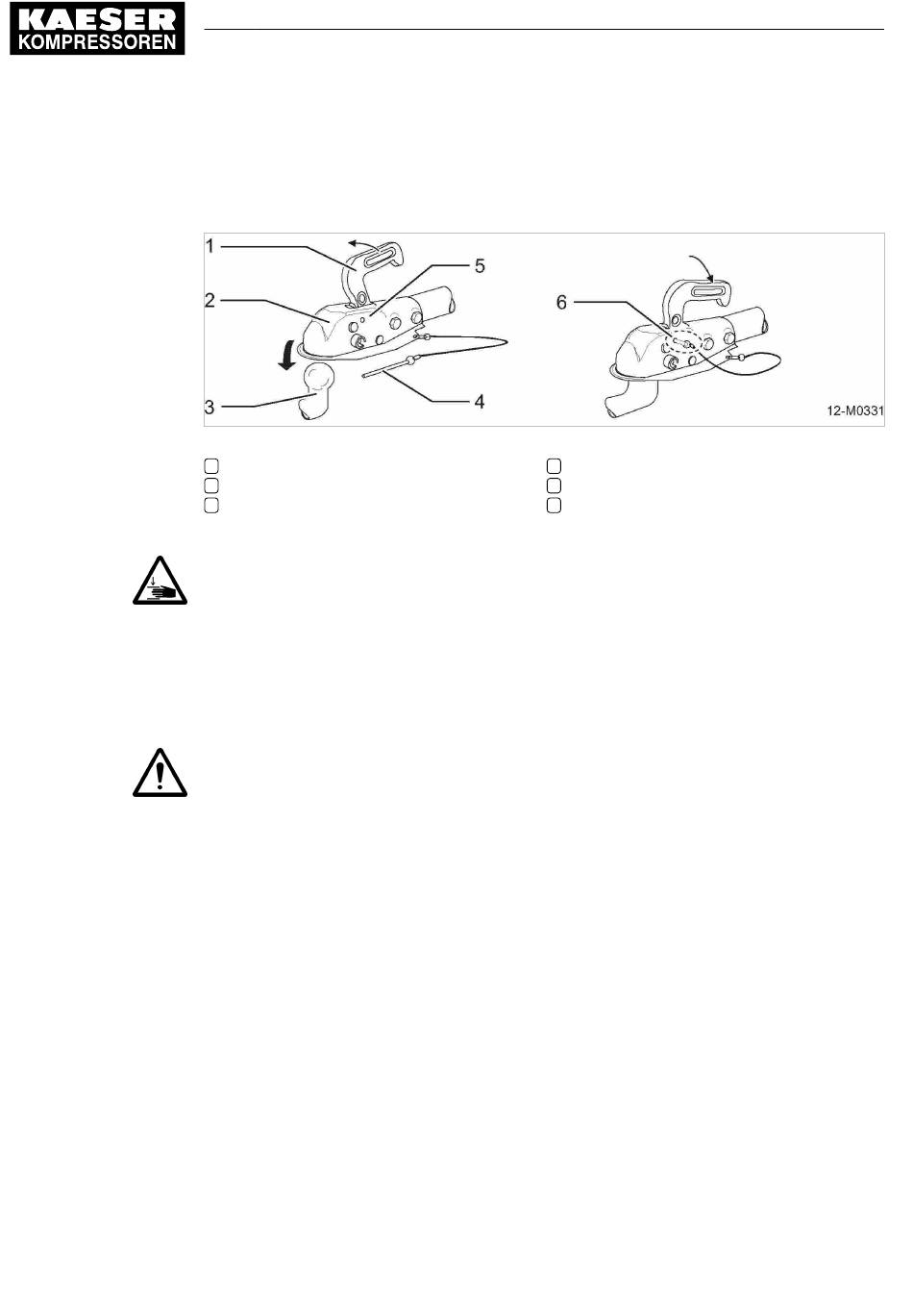

Machine met kogelkoppeling (US-uitvoering) aankoppelen:
Zet de geopende kogelkoppeling op de kogelkop van de aanhangerkoppeling van het trekkende
voertuig en wacht tot de kogelkoppeling vastklikt.
Kogelkoppeling ALKO-US
Koppelingsgreep
1
Kogelkoppeling
2
Kogelkop van de aanhangerkoppeling
3
(trekkend voertuig)
MEDEDELING!
1.
Aanzienlijk gevaar voor letsel door afknellen!
Vingers kunnen verpletterd worden door het sluitingsmechanisme van de koppeling.
➤ Grijp niet met de vingers in de geopende kogelkoppeling.
➤ Draag veiligheidshandschoenen.
2. Controleer of de borgbout uit de kogelkoppeling is verwijderd, indien niet, trek deze eruit.
3. Trek de handgreep van de kogelkoppeling naar boven.
Kogelkoppeling wordt geopend.
4. WAARSCHUWING!
Gevaar voor ongevallen door het losraken van de kogelkoppeling tijdens het transport!
Wanneer de kogelkoppeling niet correct is aangekoppeld, kan de aanhanger loskomen van
het trekkende voertuig en een ongeluk veroorzaken.
➤ Let op de correcte plaatsing van de aanhangerkoppeling.
➤ Let op de correcte plaatsing van de borgbout.
5. Zet de geopende kogelkoppeling op de kogelkop van de aanhangerkoppeling van het trekken‐
de voertuig.
Door de steunlast klikt de kogelkoppeling vast. Het koppelingsmechanisme vergrendelt zich
zelfstandig. De koppeling sluit en beveiligt zichzelf automatisch.
6. Om veiligheidsredenen koppelingsgreep extra naar beneden drukken.
Het koppelingsmechanisme is correct vergrendeld als de koppelingsgreep niet verder met de
hand naar beneden kan worden gedrukt.
7. Steek borgbout in montage-opening van de kogelkoppeling.
Bedrijfsvoorschrift
Bouwcompressor
M43
borgbout
4
montage-opening voor borgbout
5
kogelkoppeling juist beveiligd
6
Nr.: 9_6943 24 NL
