4.2 -
WERKING
Wanneer er geen druk is, wordt de sluiter (1) van de klep door de veer (10) in sluitpositie gehouden en rust op de
gewapende pakking (11).
De stroomopwaartse druk (Pu) arriveert bij de HP2/2 (4) en in de bovenste kop (12) van regelaar R44/SS (6) om een niet
congruente terugstelling van de klep te belemmeren. Door op de activeringsknop (13) van de by-pass te drukken, wordt
het onder druk staande gas gefilterd en voedt klep AR100 (5) die op zijn beurt voedt:
•
de kamer van de regelveer (14);
•
stroomopwaarts van regelaar R44/SS (6), geijkt op een druk van 4,5 bar, zodanig dat de kracht van de sluitveer
(15) van de hoofdklep overwonnen wordt.
Door op de terugstellingshendel (16) te drukken, wordt ingegrepen op het koppelingssysteem van de drukschakelaar (9),
zodat via de
3/2-klep (8) het volgende mogelijk wordt:
•
de drukverhoging van de actuator (2) van de blokkeerklep door regelaar R44/SS (6);
•
de opening van de sluiter (1).
Als de inwerkingtreding van de blokkeerklep vereist wordt, grijpt het koppelingssysteem van de drukschakelaar in op de
3/2-klep om:
•
de druk van actuator (2) via de 3/2-klep (8) in de atmosfeer te ontladen;
•
de veer (10) in staat te stellen de sluiter (1) in de sluitpositie te brengen.
13
4
5
6
S
troomopwaartSe druk
BLOKKEERKLEP
|
BESCHRIJVING EN WERKING
NL
Handleiding gebruik, onderhoud en waarschuwingen
12
15
14
S
troomafwaartSe druk

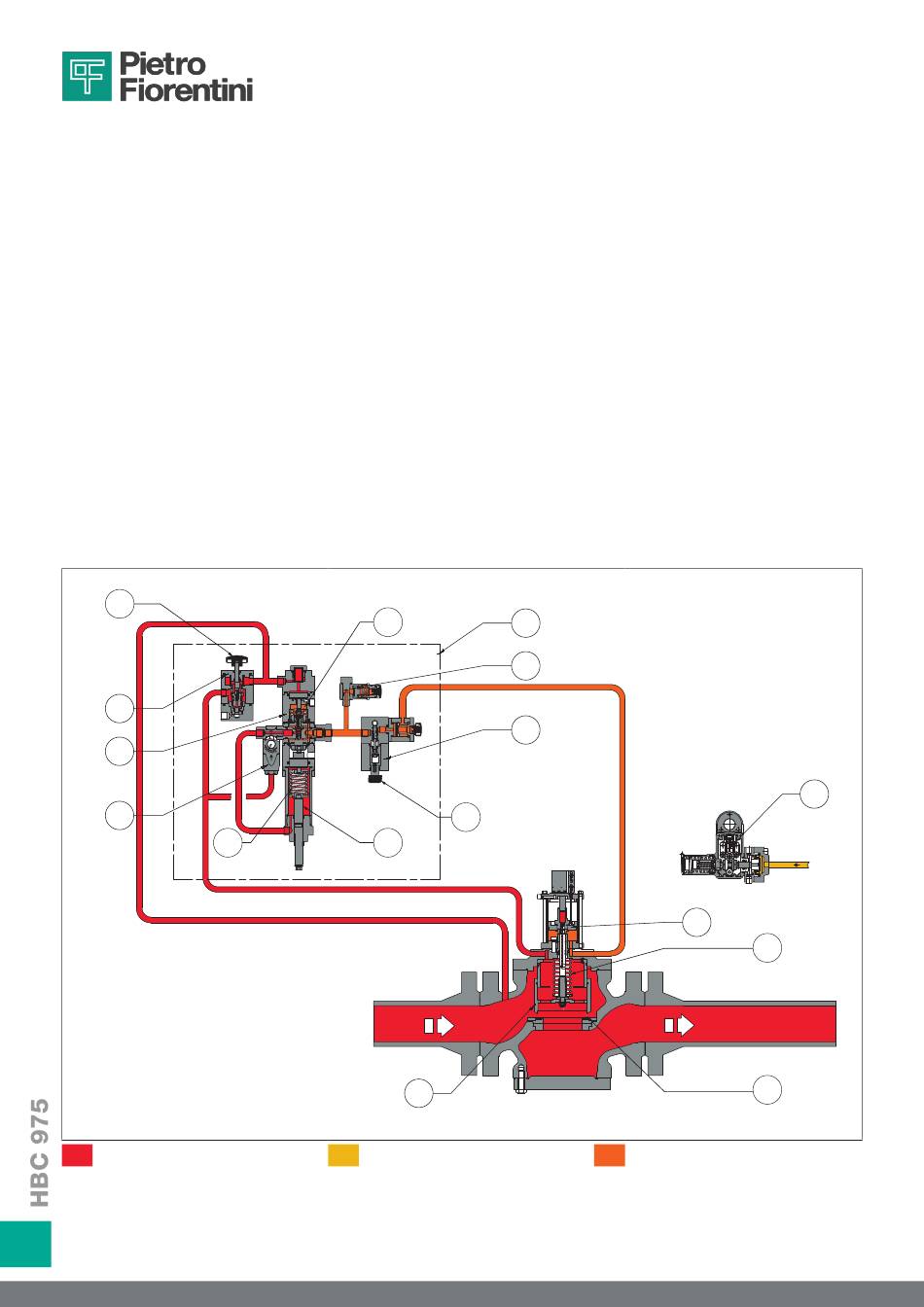

Afb. 4.2. Werking HBC 975
|
HERZ. 00
3
7
8
16
1
2
10
11
m
otoriSatiedruk
30
9
