TIP! De stekker moet meerdere slagen in het schroefdraad draaien voordat hij
vast zit. Als de stekker al na 1 of 2 slagen vast zit, stop dan direct met draaien om
schade aan de stekker of de componenten te vermijden. Draai de stekker weer
los en begin opnieuw.
AANWIJZING! Het aansluiten van de datakabel aan de batterij volgt altijd als
laatste.
4.
Plaats de aansluitstekker (1) in de passende aansluiting van de componen-
ten (2) en let er daarbij op dat de punt van de stekker in de groef van het
onderdeel (3) glijdt.
5.
Schroef de aansluitstekker handvast.
6.
Verbind alle aansluitstekkers van het datanetwerk.
7.
Rol de overgebleven kabel op en bevestig deze (bij. met kabelbinders).
Stroomkabel
1.
Plaats de stroomkabel van het systeem.
2.
Bevestig de stroomkabel volgens uw planning op de daarvoor voorziene
locaties.
3.
Let op de minimale buigradius.
4.
Let erop dat u de kabels zodanig legt dat er geen spanning op staat en ze
niet belast worden.
5.
Zorg ervoor dat de batterijhoofdschakelaar in de stand "OFF" staat en
beschermd is tegen opnieuw inschakelen door de hendel van de schakelaar
los te koppelen.
6.
Verbind de rode plus-stroomkabel met de pluspool van de batterij en let
daarbij op het draaimoment (zie het aansluitplan).
7.
Verbind de zwarte min-stroomkabel met de minpool van de batterij en let
daarbij op het draaimoment (zie het aansluitplan).
8.
Verbind de steekverbinding van de stroomkabel en bevestig deze volgens
uw planning op de daarvoor voorziene locaties.
AANWIJZING! Respecteer de volgorde bij het loskoppelen van de stroomkabels,
als u deze bijv. loskoppelt voor opslag (zie hoofdstuk "Opslag").
AANWIJZING! Stroomkabels mogen niet opgerold worden.
Aardingskabel
AANWIJZING: Als er een tweede geaard boordstroomnet aanwezig is, moet erop
worden gelet dat beide systemen een gezamenlijk aardingspunt gebruiken; zie
het aansluitplan.
1
2
1.
Let op de vereiste kabeldiameter van de aardingskabel.
2.
Plaats de aardingskabel volgens uw planning en bevestig deze. Let op de
minimale buigradius van de gebruikte aardingskabel.
3.

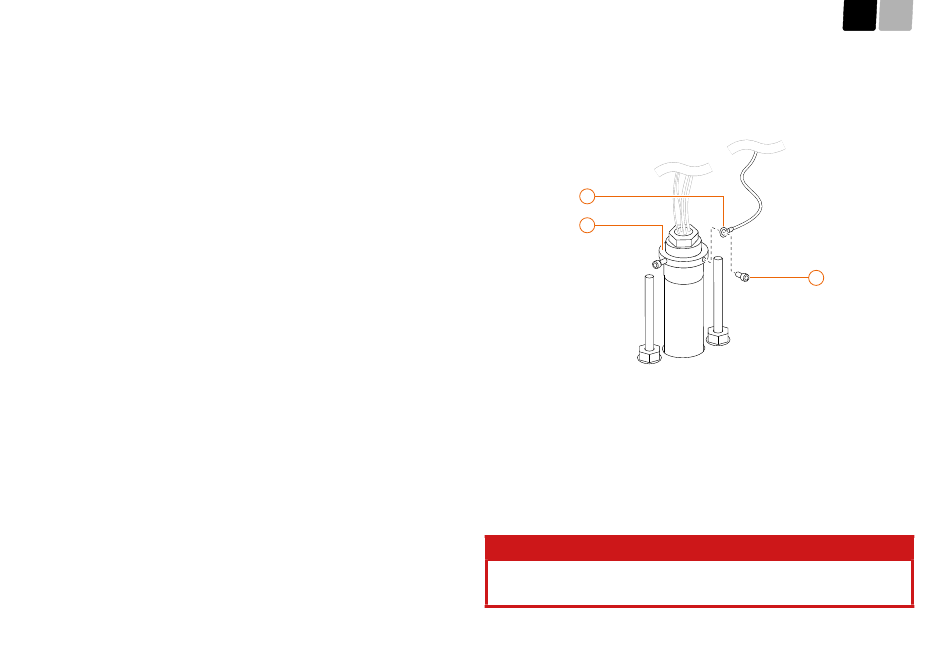

Plaats de aardingskabel (1) op de klemring (2) (zie Motor monteren) en
monteer de schroef (3). Draai de schroef vast met 4,5 Nm.
AANWIJZING! U vindt meer informatie over de aardingskabel in het betreffende
aansluitplan.
Laadtoestel
Letselgevaar of dood door elektrische schok. Dit kan tot zware lichamelijke
letsels of de dood leiden.
•
Verzeker u ervan dat het laadtoestel van de stroombron is losgekoppeld.
3
