12.3.4
Stabilisatie-inrichting
(frictievoeringen aan
zijkant) controleren
Belcanto/Trecento - 09/10 - Ausgabe 09/09 - 1865263 - BUE-0015-04NL
Als de pijl op de drukschijf (Afb. 196,3) voor of aan het begin van het mar-
keringsvlak (Afb. 196,2) staat, dan zijn de frictievoeringen nog in nieuwe
staat.
Als de pijl op de drukschijf binnen het markeringsvlak (Afb. 196,1 tot 2)
staat, dan zijn de frictievoeringen licht versleten.
Als de pijl op de drukschijf aan het einde van het markeringsvlak
(Afb. 196,1) staat of erachter, dan zijn de frictievoeringen versleten.
Bijstellen van de frictievoeringen is niet vereist.
WS 3000 D

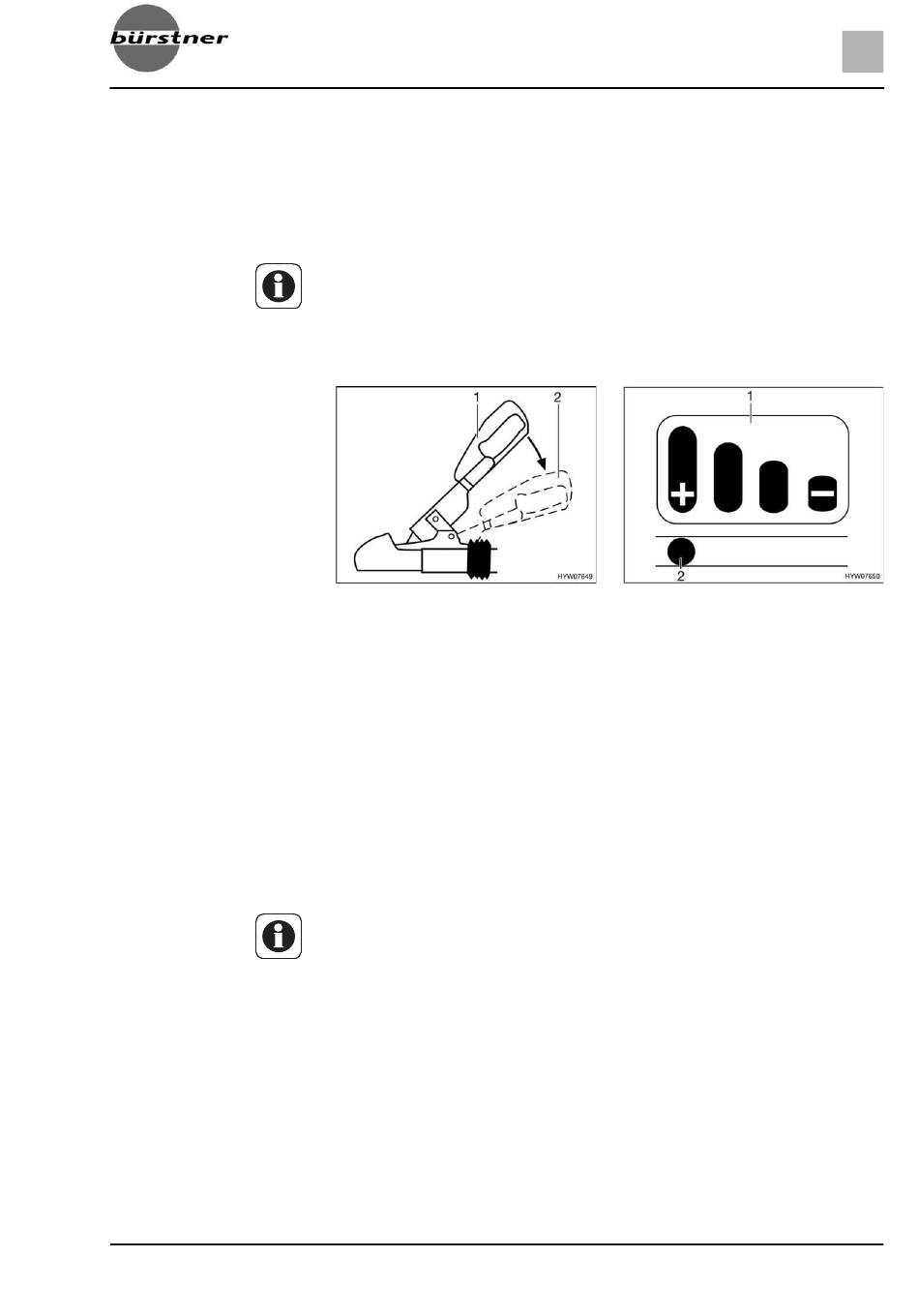

Afb. 197 Stabiliseringsgreep
Voorwaarde: WS 3000 D aangekoppeld, kogeldiameter 50 mm
De stabilisatie-inrichting activeren. Hiervoor de koppelingsgreep uit de
gesloten stand (Afb. 197,1) tot de aanslag naar beneden drukken
(Afb. 197,2).
Op de koppelingsgreep is een slijtagedisplay (Afb. 198) met een staafdiagram
(Afb. 198,1) aangebracht.
Als de pen (Afb. 198,2) in het slobgat op de markering met "+" staat, zijn
de frictievoeringen nog in nieuwe staat.
Als de pen op de beide middelste markeringen staat, zijn de frictievoe-
ringen licht versleten.
Als de pen op de markering met "–" staat, zijn de frictievoeringen versleten
en moeten ze worden vervangen.
Het bijstellen van de frictievoeringen is niet mogelijk.
Onderhoud
Afb. 198 Slijtagedisplay
12
157
