9
Inbouwapparatuur
Boiler leegmaken:
9.4.4
Gebruikswijzen
Gebruikswijze instellen:
Gasgebruik
Inschakelen:
Uitschakelen:
110
Op het bedieningspaneel (Afb. 131) de draaischakelaar (Afb. 131,3) op
" " (Afb. 131,4) zetten of de tuimelschakelaar (Afb. 132,1) op " " zetten.
De draaiknop (Afb. 131,1) op de linkse aanslag zetten.
Alle aftapkranen voor de boiler openen. Daarvoor de kiphendel
(Afb. 133,2) verticaal zetten resp. de kap (Afb. 133,1) tegen de klok in
draaien.
Controleren, of het water uit de boiler volledig wegloopt (ca. 12,5 liter).
Boiler Alde (speciale uitvoering)

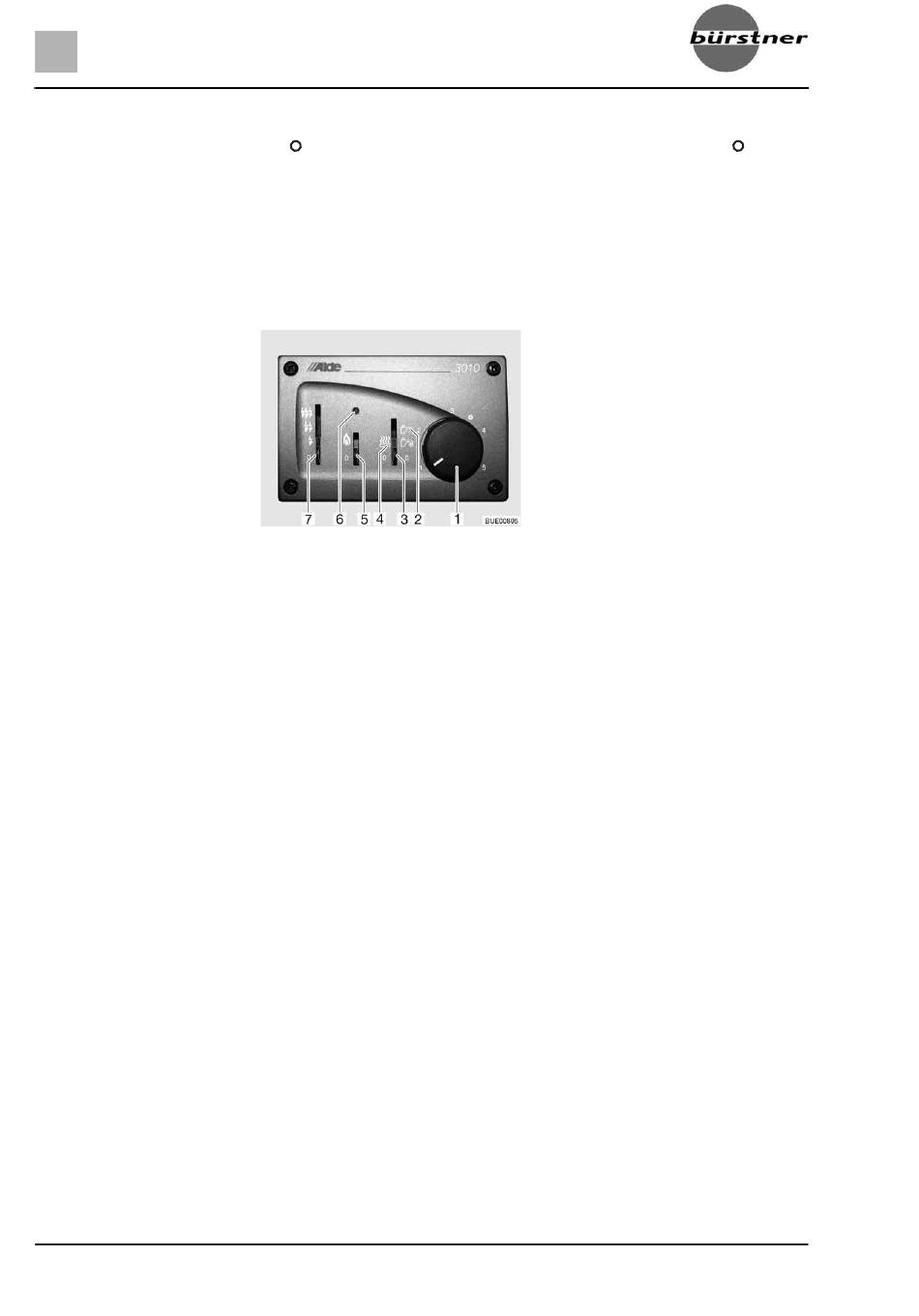

Afb. 134 Bedieningspaneel voor boiler
De boiler is in de warmwaterverwarming geïntegreerd. De boiler verwarmt in
30 minuten ca. 12 liter water tot 40 °C.
De boiler heeft twee gebruikswijzen:
Verwarming en warm water (Afb. 134,4)
Warm water (Afb. 134,2)
Gebruikswijze instellen met de schuifschakelaar (Afb. 134,3).
De boiler kan werken met de volgende energiebronnen:
Gasgebruik (Afb. 134,5)
230-V-elektragebruik (Afb. 134,7)
Gas- en 230-V-elektragebruik
De hoofdafsluitkraan op de gasfles en de gasafsluitkraan "Verwarming/
Boiler" openen.
Schuifschakelaar (Afb. 134,5) op gasgebruik zetten.
Schuifschakelaar (Afb. 134,3) op "Verwarming en warm water"
(Afb. 134,4) of op "Warm water" (Afb. 134,2) zetten.
Bij een storing brandt het rode controlelicht (Afb. 134,6).
Schuifschakelaar (Afb. 134,3 en 5) op "0" zetten.
Gasafsluitkraan "Verwarming/boiler" en hoofdafsluitkraan op de gasfles
sluiten.
1 Temperatuurdraaiknop
2 Gebruikswijze "Warm water"
3 Schuifschakelaar circulatiepomp
4 Gebruikswijze "Verwarming en warm
water"
5 Schuifschakelaar gasgebruik
6 Rood controlelicht "Storing"
7 Schuifschakelaar 230-V-elektrage-
bruik
Belcanto/Trecento - 09/10 - Ausgabe 09/09 - 1865263 - BUE-0015-04NL
