FLUXUS F808
7.2
Spanningsvoorziening
7
Aansluiting
De spanningsvoorziening wordt aangesloten door de exploitant. De exploitant moet een beveiliging tegen overstroom
(een zekering of een vergelijkbare voorziening) aanbrengen die bij een ongeoorloofd hoog stroomverbruik alle stroomvoe-
rende leiders onderbreekt. De impedantie van de aarding moet laagohmig zijn zodat de contactspanning niet boven de
geoorloofde bovengrens komt te liggen. De potentiaalvereffeningsklem doet dienst als functionele aarding van de trans-
mitter, zie Afb. 7.19.
De buitenste randaarde wordt aangesloten op de potentiaalvereffeningsklem van de behuizing van de transmitter.
Important!
De beschermingsgraad van de transmitter is alleen gegarandeerd als de kabel voor de spanningsvoorziening goed
vast zit en zonder speling in de kabelschroefkoppeling zit.
• Sluit de spanningsvoedingskabel aan op de transmitter.
Voor het aansluiten van de netkabel op de transmitter, zie paragraaf 7.2.1, Afb. 7.19 en Tab. 7.17.

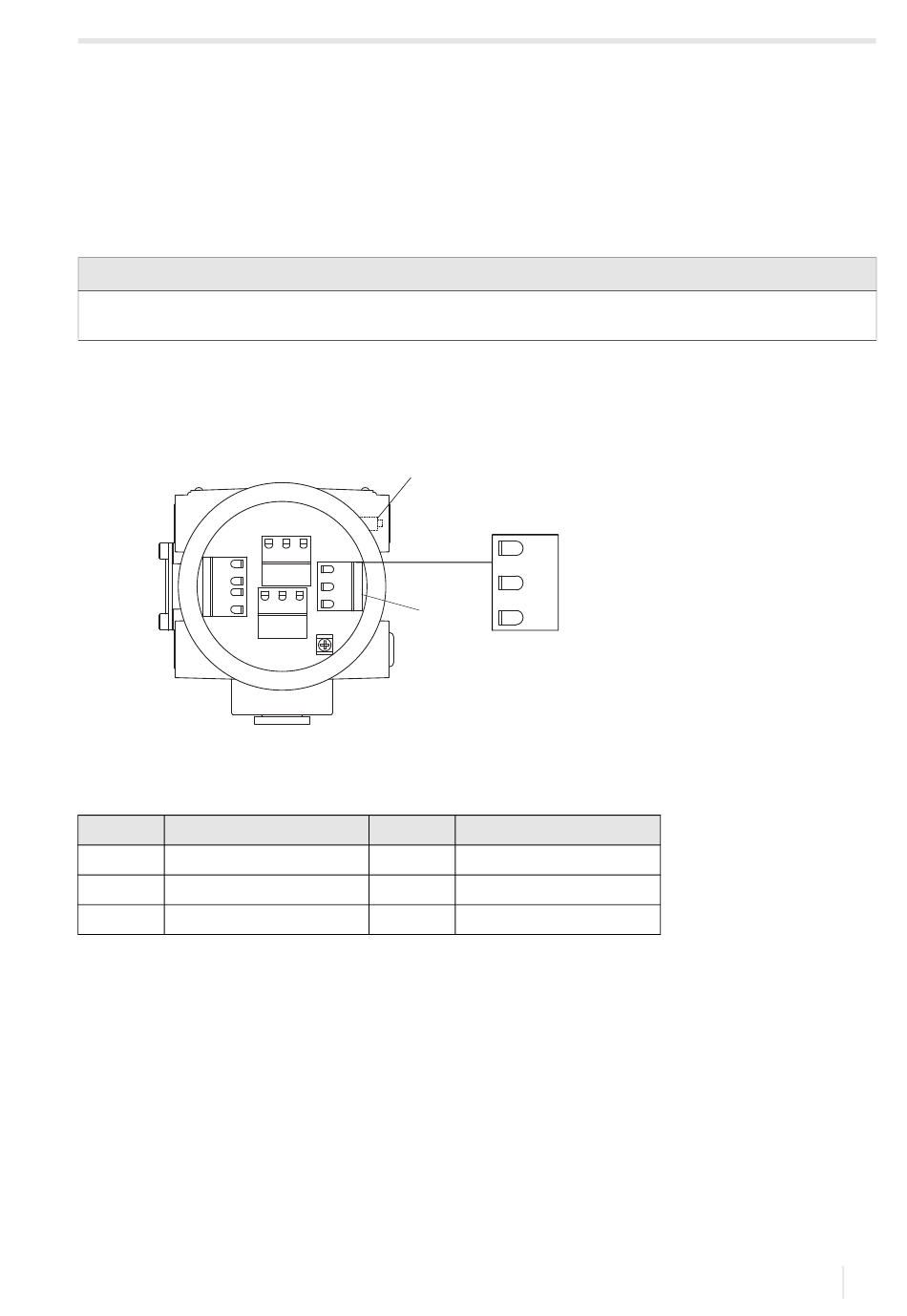

Afb. 7.19: Aansluiting van de spanningsvoorziening op de transmitter
KL4
ARS
AR
AV
AVS
1 – potentiaalvereffeningsklem
2 – aansluiting van de spanningsvoorziening
Tab. 7.17: Klemmenfuncties
klem
aansluiting AC
L
fase 100...230 V
N
nul
PE
aarde
7.2.1
Kabelaansluiting (alleen FLUXUS F808**-A1 en FLUXUS F808**F2)
• Verwijder de blinde stop voor het aansluiten van de kabel op de transmitter.
• Confectioneer de kabel met een kabelschroefverbinding M20.
• De daarbij gebruikte kabel moet een aderdoorsnede van 0.25...2.5 mm² hebben.
• Schuif de kabel door de wartel, het inzetstuk en het lichaam van de kabelschroefkoppeling.
• Breng de kabel in de behuizing van de transmitter in.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Fixeer de kabelschroefkoppeling door de wartel op het lichaam te draaien.
• Sluit de kabel aan op de klemmen van de transmitter.
UMFLUXUS_F808V2-2NL, 2020-06-25
1
KL1
KL2
L(+)
N(-)
PE
2
KL3
klem
L+
L-
PE
L(+)
N(-)
PE
aansluiting DC
+
-
aarde
7 Aansluiting
7.2 Spanningsvoorziening
73
