Inspired by life

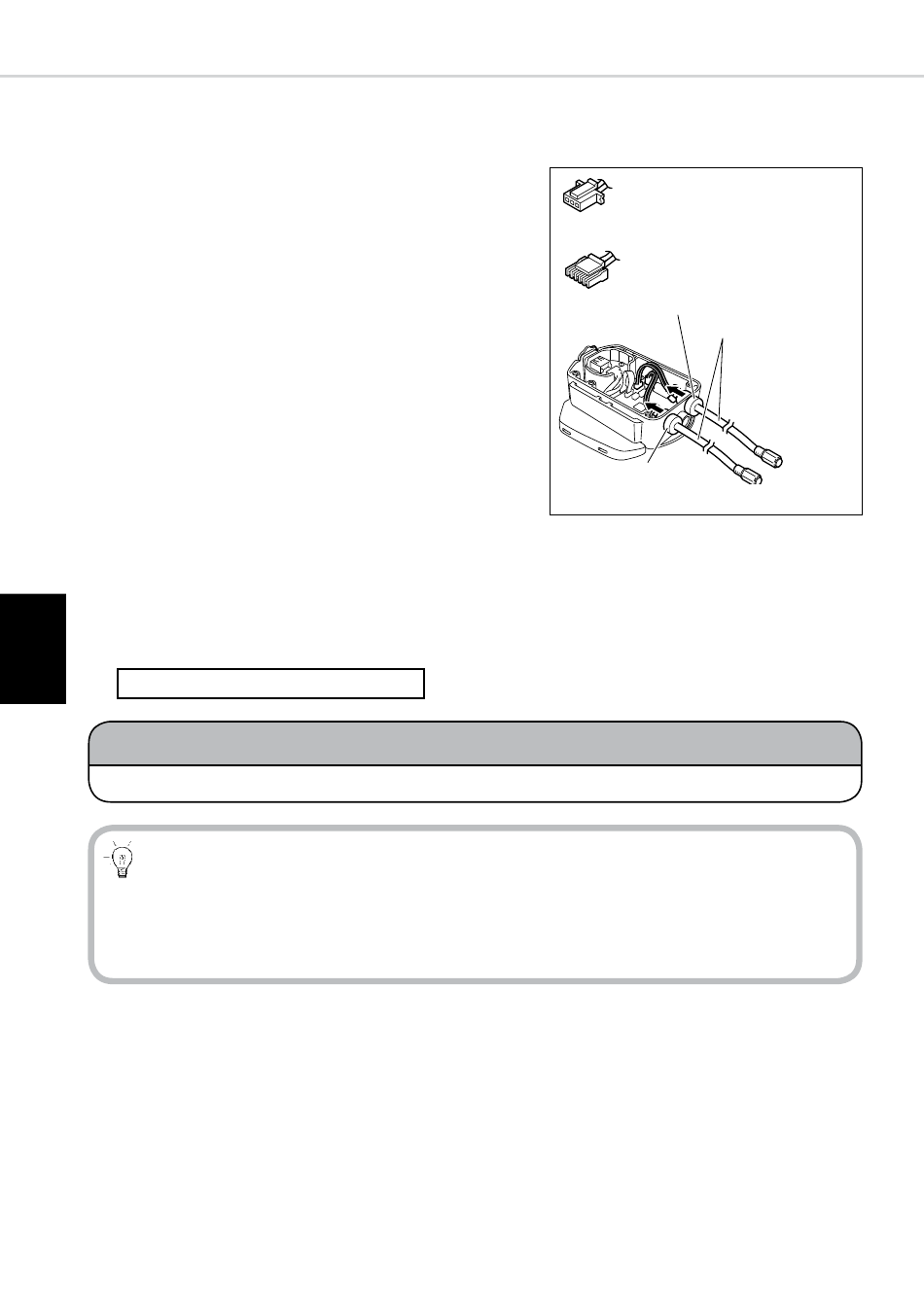

4.3.2. Installatie kabelboomverlenging schakelaar
1
Voer de kabelboomverlenging voor de schake-
laar van buitenaf in het schakelaarkastje in.
Plaats de doorvoertules zorgvuldig in het kastje.
3-pins connector voor de stroom
5-pins connector voor de snelheid
2
Sluit de twee connectoren op de kabelboomver-
lenging van de schakelaar aan op de printplaat.
3
Sluit de drie connectoren aan de onderkant van
het schakelaarkastje aan.
4
4
Draai de zes schroeven aan de onderkant van het
schakelaarkastje aan.
Aandraaimoment: 1,1 tot 1,4 Nm
De verlengde kabelbomen voor de schakelaar zijn niet waterdicht.
•
Bij het wijzigen van de snelheidsschakelaar naar de schakelaar met verlengde
kabelboom moet JW Smart Tune gebruikt worden. Wijzig de instelling van het
schakelaartype naar "Druk-type schakelaar" worden gezet. Kijk voor instructies
in de gebruikershandleiding van JW Smart Tune.
•
Gebruik een normale schakelaar aan de stroomzijde en een momentschakelaar
aan de snelheidszijde.
42
Doorvoertule
LET OP
3-pins connector voor de stroom
5-pins connector voor de snelheid
Kabelboomverlenging
schakelaar
Kant snelheid
Doorvoertule
Stroomzijde
