3.4. Installatie besturing
(1)

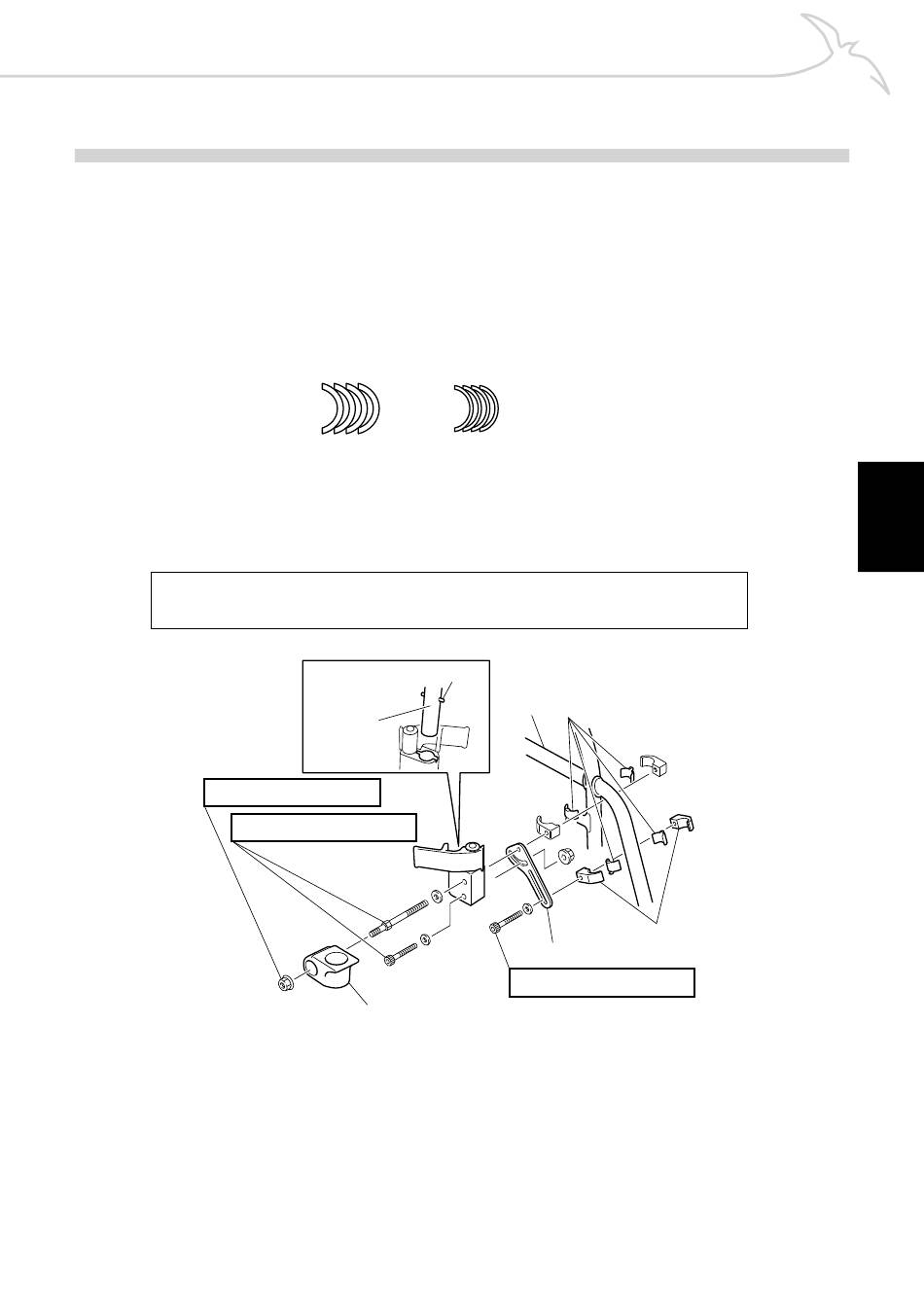

Installatie onderstuk houder
Installeer het onderstuk houder op het rolstoelframe.
1
Verwijder het onderstuk houder van de tijdelijk geassembleerde samenstelling.
2
Bevestig de samenstelling op het rolstoelframe. Indien nodig kunt u de zijplaatjes
tussen de beugels en het rolstoelframe plaatsen.
3
Bevestig het onderstuk houder.
Benodigde gereedschappen: 10 mm dop, dopsleutel, momentsleutel,
Aandraaimoment: 5 tot 8 Nm
* De bovenstaande afbeelding is voor de besturing aan de rechterkant. Voor de
linkerkant zitten de onderdelen gespiegeld ten opzicht van de bovenstaande af-
beelding.
Voor φ16
<Zijplaatjes (meegeleverd)>
8x10 steeksleutel en 5 mm inbussleutel
Anti-draaipen
Bovenstuk
houder
Aandraaimoment: 14 tot 16 Nm
Onderstuk houder
Voor φ19
Rolstoel-
frame
Zijplaatjes
Beugels
Stopplaat
Aandraaimoment: 14 tot 16 Nm
Steek het er zo in dat de
anti-draaipen naar voren wijst
en zet het met de bout vast.
3
23
