4.24 ELR-aanspreektijdtest (MI 3144)

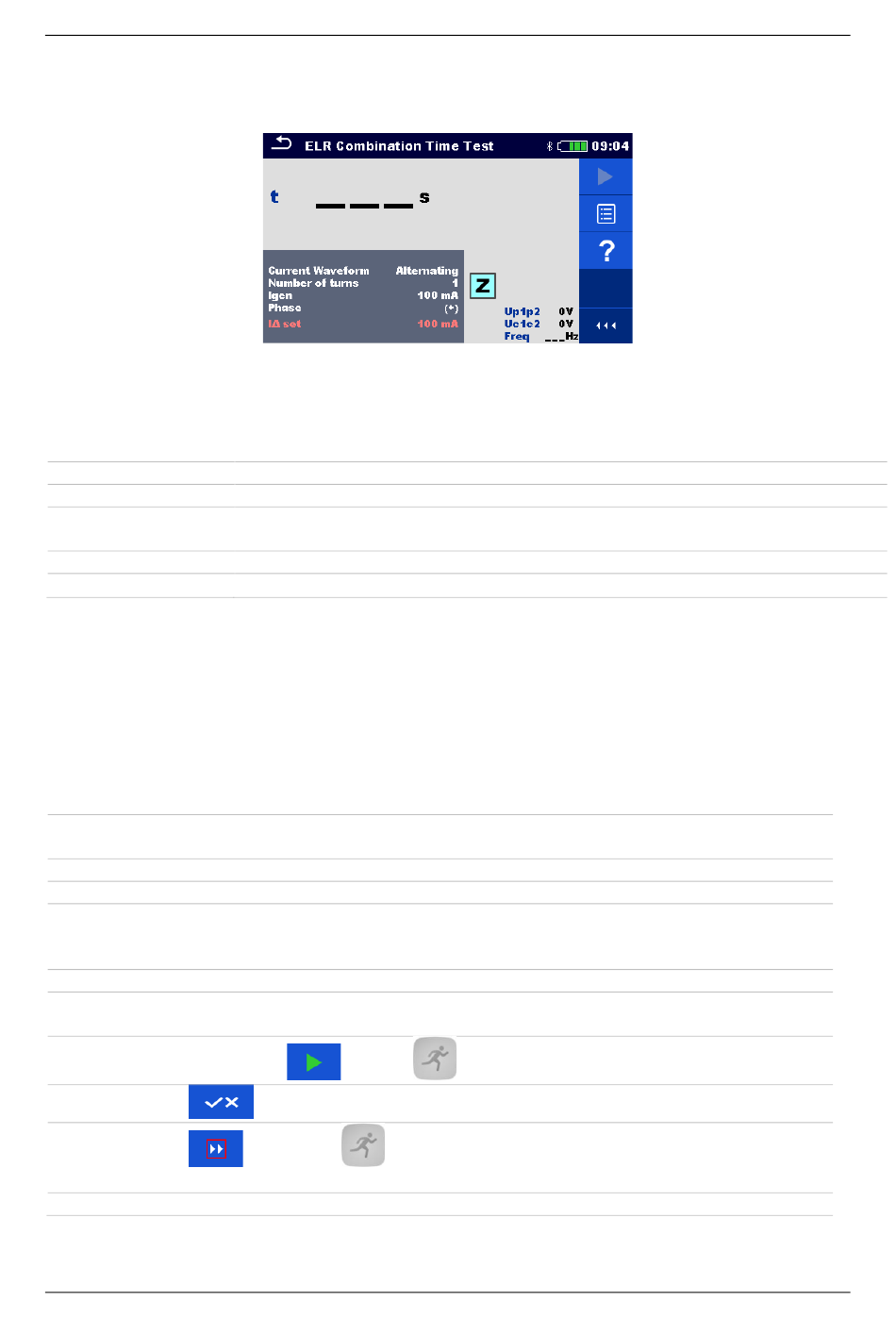

Figuur 4. 82: ELR Combinatietijdtestmenu
Meetparameters / Grenswaarden
Current waveform
Number of turns
I gen
Fase
I set
Aansluitschema
Zie Figuur 4. 80.
Raadpleeg mi 3144 Euro Z 800 V handleiding voor gedetailleerde informatie.
Meetprocedure
Sluit het MI3155-testinstrument aan op het MI3144 Euro Z 800 V-testinstrument via
seriële RS232 ingang of koppel ze via Bluetooth-communicatie.
Selecteer de meetfunctie ELR-aanspreektijdtest .
Stel testparameters/ Grenswaarden in.
Controleer Bluetooth communicatie actief teken als MI 3144 Euro Z 800 V
testinstrument is aangesloten op MI 3155 testinstrument via Bluetooth-
communicatie.
Connect test leidt tot MI 3144 Euro Z 800 V testinstrument.
Sluit testkabels aan het object dat wordt getest. Zie Figuur 4. 80.
Raadpleeg mi 3144 Euro Z 800 V Handleiding voor gedetailleerde informatie.
Start de meting met
Gebruik
Druk op
voltooien.
Resultaten opslaan (optioneel).
Golfvorm [wisselend, pulserend,gelijkstroom]
Aantal perioden [1 ... 10).
Nominale teststroom [3 mA, 5 mA, 6 mA, 10 mA, 15 mA, 30 mA, 50 mA, 100
mA, 150 mA, 250 mA, 300 mA, 500 mA]
Fase [(+), (-)]
Stroom limiet voor geselecteerde gegenereerde stroom en aantal perioden.
of knop
om GOED / FOUT / GEEN STATUS indicatie te selecteren.
of de toets
om de selectie te bevestigen en de meting te
.
