MI 3155 Eurotest EurotestXD
Aansluitschema

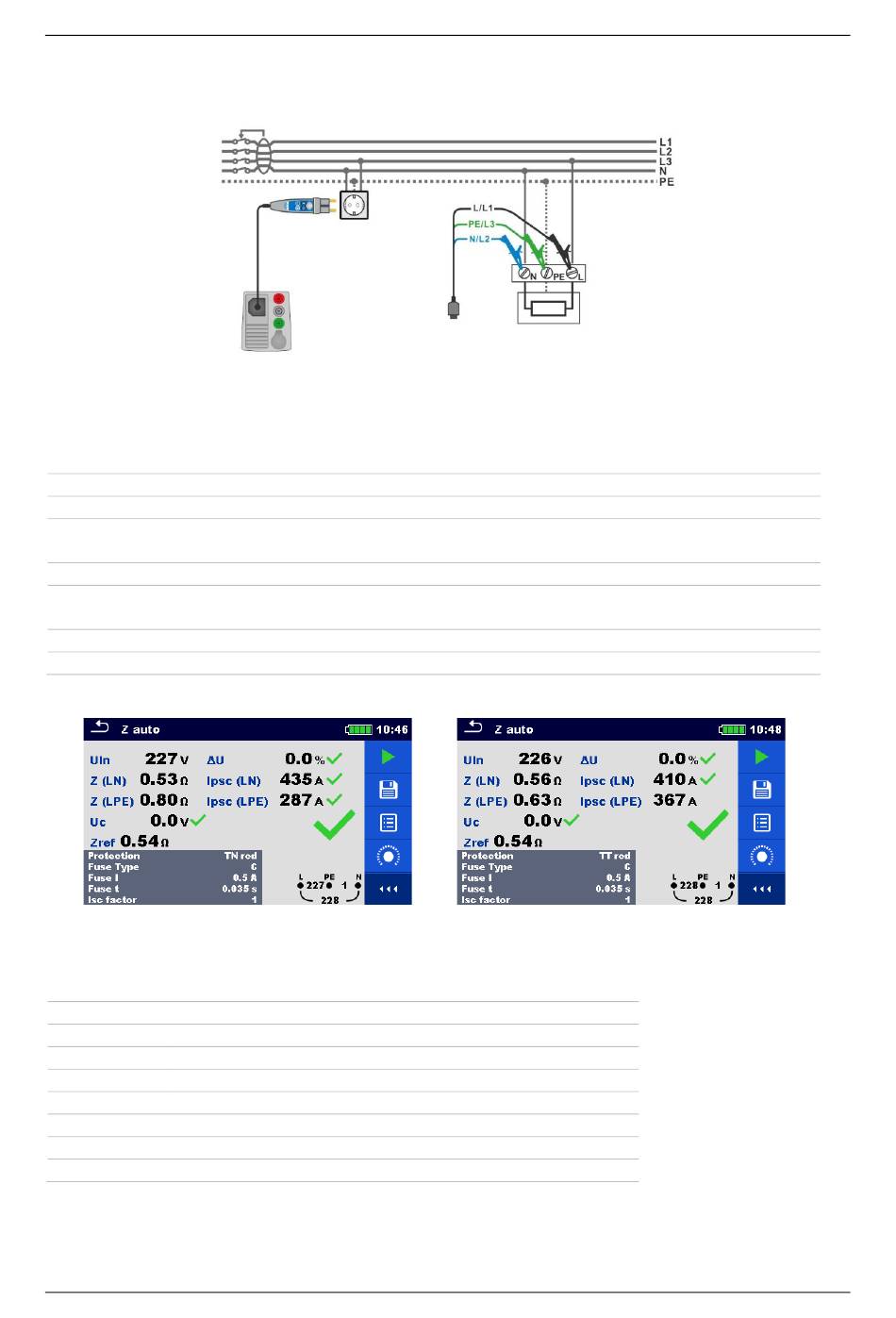

Figuur 4. 75: Z auto meting
Meetprocedure
Selecteer de meetfunctie (Z) Auto
Stel testparameters/ grenswaarden in.
Meet de circuitimpedantie Zref bij de netaansluiting(optioneel), zie hoofdstuk
spanningsverlies.
Sluit de testkabel aan op het testinstrument.
Sluit 3-draads testkabel of remote teststeker aan op het testobject, zie Figuur 4.
75.
Start de autotest.
Resultaten opslaan (optioneel).
Figuur 4. 76: Voorbeelden van Z auto meetresultaten
Meetresultaten / subresultaten
Uln
Spanning tussen fasegeleider en nulgeleider
∆U
Spanningsverlies
Z (LN)
Inwendige circuitimpedantie
Z (LPE)
Aardcircuit impedantie
Zref
Referentiewaarde inwendige circuitimpedantie
Ipsc (LN)
Te verwachten kortsluitstroom
Ipsc (LPE)
Te verwachten foutstroom
Uc
Aanraakspanning
