MI 3155 Eurotest EurotestXD
4 Testen en metingen
Spanning, frequentie en fasesequentie
4.1

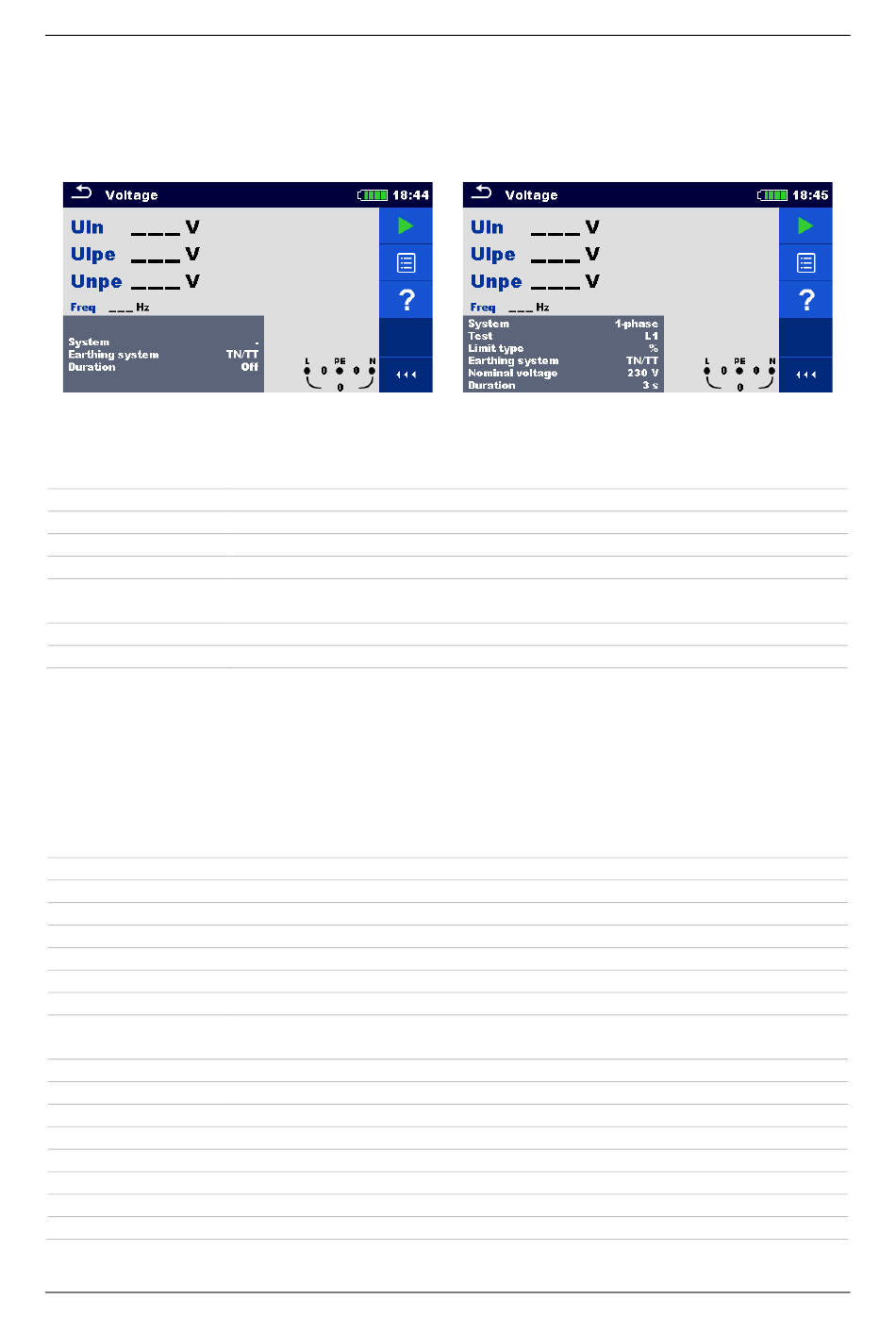

Figuur 4. 1: Menu spanningsmeting
Meetparameters
1)
Systeem
3)
Test
Limiettype
Aardingssysteem
Nominale
2)
spanning
4)
Referentieveld
Duur
1)
Er zijn geen grenswaarden die moeten worden ingesteld als de parameter systeem staat
ingesteld op '–'.
2)
Alleen actief als de parameter limiet type is ingesteld op %.
3)
Alleen actief wanneer het systeem is ingesteld op 1-fase.
4)
Alleen actief wanneer het systeem staat ingesteld op 3-fasen; parameter instellen (1. 2. 3
of 3. 2. 1) om de juiste fasenvolgorde tijdens de spanningstest te controleren .
MeetGrenswaarden limits voor het TN/TTaardingssysteem:
5)
Lage limiet Uln
5)
Hoge limiet Uln
6)
Lage limiet Uln
6)
Hoge limiet Uln
5,6)
Lage limiet Ulpe
5,6)
Hoge limiet Ulpe
5,6)
Lage limiet Unpe
Hoge limiet
5,6)
Unpe
7)
Lage limiet U12
7)
Hoge limiet U12
7)
Lage limiet U13
7)
Hoge limiet U13
7)
Lage limiet U23
7)
Hoge limiet U23
8)
Lage limiet Ull
8)
Hoge limiet Ull
Spanningssysteem [-, 1-fase,3-fase]
Te testen fase [-, L1, L2, L3]
Type limit [Spanning, %]
Aardingssysteem [TN/TT, IT]
Nominale spanning [Eigen, 110 V, 115 V, 190 V, 200 V, 220 V, 230 V,
240 V, 380 V, 400 V, 415 V]
Juiste faserotatie [-, 1. 2. 3, 3. 2. 1]
Testduur [Uit, Eigen, 1 s, 3 s, 5 s]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, -20% ... 20%]
Max. spanning [Uit, Eigen, -20% ... 20%]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, -20% ... 20%]
Max. spanning [Uit, Eigen, -20% ... 20%]
23
Tests en metingen
