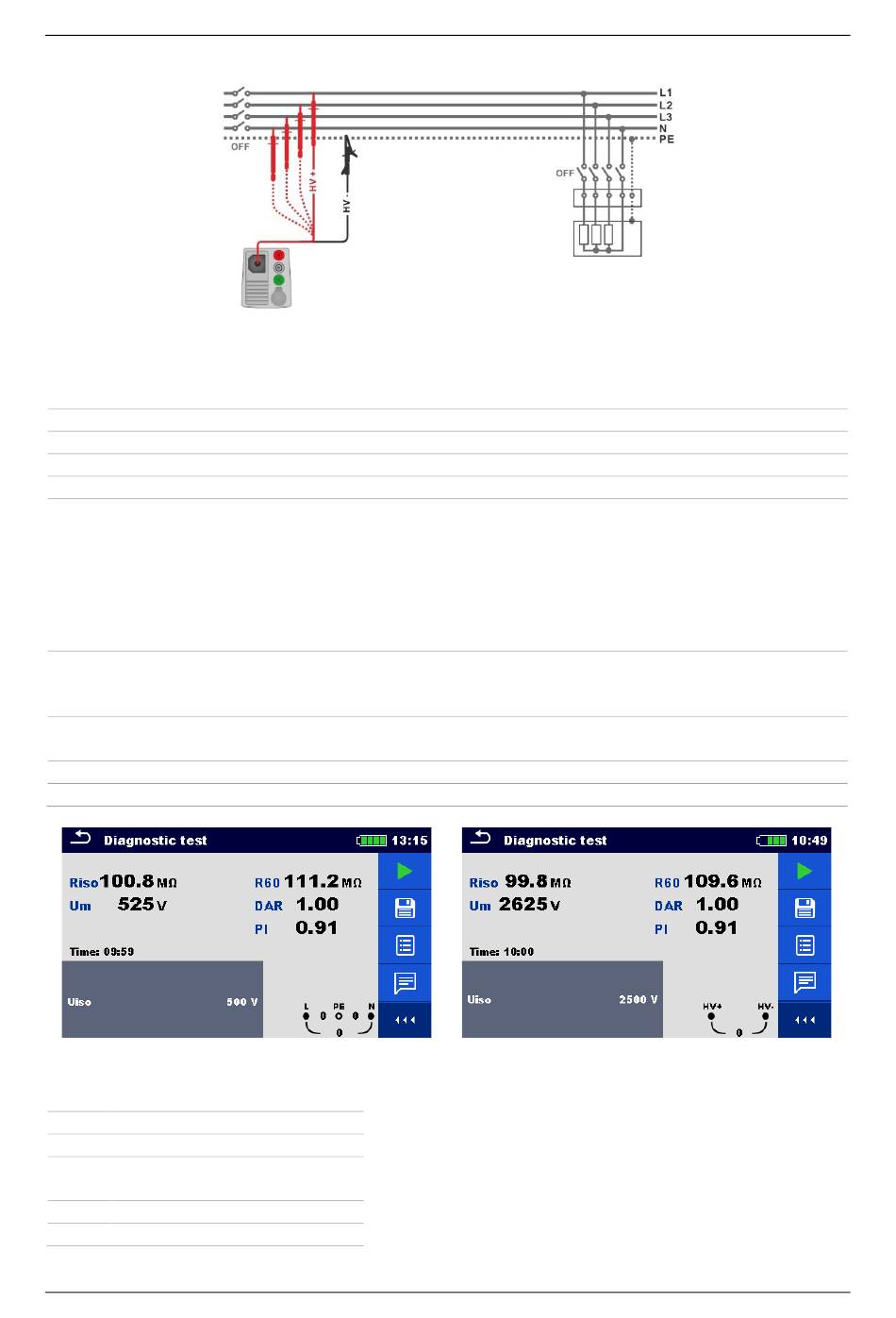

Figuur 4. 16: Aansluiting van 2,5 kV testkabel (U
Meetprocedure
Selecteer diagnostische test.
Stel testparameters / grenswaarden in.
Schakel de netvoeding uit en ontlaad de installatie indien nodig.
Sluit de testkabel aan op het testinstrument.
Sluit testkabels aan op testobject (zie Figuur 4. 7 en Figuur 4. 8).
Er moeten verschillende testkabels worden gebruikt voor een isolatieweerstand meting
met testspanning U
meetingangen gebruikt.
De standaard 3-draads testkabel, Remote Schuko meetsteker of remote testpennen
kunnen worden gebruikt voor de diagnosetest met nominale testspanningen ≤ 1000 V.
Voor de 2500 V isolatietest moet de 2-draads 2,5 kV testkabel worden gebruikt.
Start de meting. Interne timer wordt geactiveerd. Wanneer de interne timer 1 min
bereikt wordt de DAR-factor weergegeven en wordt korte pieptoon hoorbaar. De
meting kan op elk moment worden onderbroken.
Wanneer interne timer de 10 min bereikt, wordt ook de PI factor weergegeven en is de
meting voltooid. Wacht tot het te testen object volledig is ontladen.
Nadat de meting is voltooid, wacht u tot het geteste artikel volledig is ontladen.
Resultaten opslaan (optioneel).
Figuur 4. 17: Voorbeelden van diagnostisch testresultaat
Meetresultaten / subresultaten
Riso
Isolatieweerstand
Um
Actuele testspanning
R60
Isolatieweerstand
seconden
Dar
Dielectric Absorptie Ratio
Pi
Polarisatie-index
≤ 1000 V en U
N
na
60
33
= 2,5 kV)
N
= 2500 V. Ook worden er verschillende
N
