Meetresultaten / sub-resultaten
1-fase TN/TT-systeem:
Uln
spanning tussen fase en nul geleider
Ulpe
spanning tussen fase en beschermingsleider PE
Unpe
spanning tussen nul geleider en beschermingsleiding PE
Freq
Frequentie
Enkelvoudig IT-systeem::
U12
spanning tussen fasen L1 en L2
U1pe
spanning tussen fase L1 en PE
U2pe
spanning tussen fase L2 en PE
Freq
Frequentie
Driefase TN/TT en IT-systeem:
U12
spanning tussen fasen L1 en L2
U13
spanning tussen fasen L1 en L3
U23
spanning tussen fasen L2 en L3
Freq
Frequentie
1)
Veld
3-fasen-volgorde
1)
Voor het testresultaat Goed moet het resultaat gelijk zijn aan de instelling van het
parameter referentieveld (1. 2. 3 of 3. 2. 1. )
R iso – Isolatieweerstand
4.2

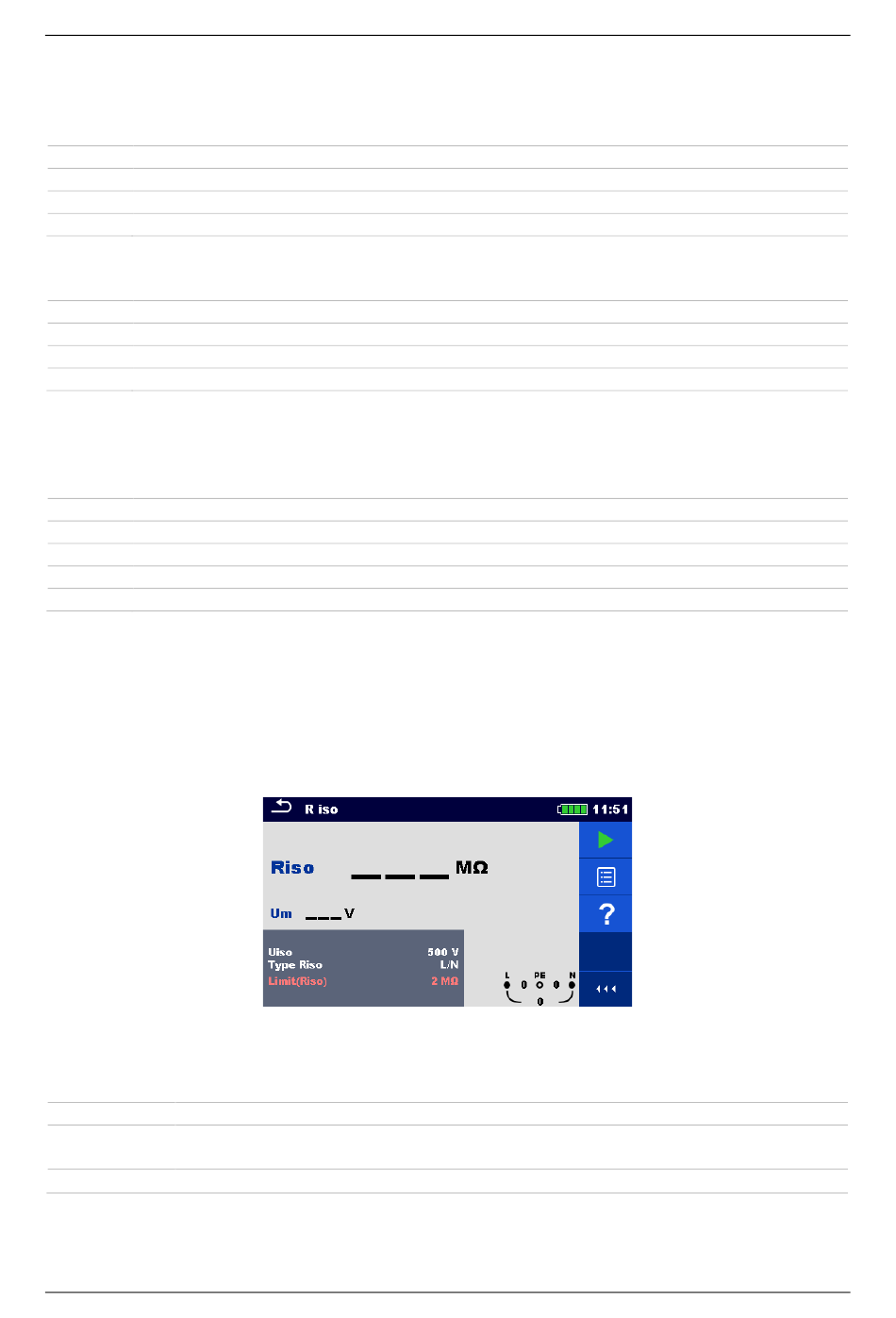

Figuur 4. 6: Meetmenu isolatieweerstand
Meetparameters / Grenswaarden(limieten)
Uiso
Nominale Testspanning [50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V]
Type test [-, L/PE, L/N, N/PE, L/L,L1/L2, L1/L3, L2/L3, L1/N, L2/N, L3/N,
1)
Type Riso
L1/PE, L2/PE, L3/PE]
Limiet(Riso) Min. isolatieweerstand [Off, Eigen, 0,01 M ... 100 M]
1)
Bij het meten van de isolatieweerstand is deze afhankelijk van de parameterinstelling
type Riso, zie onderstaande tabel.
