MI 3155 Eurotest EurotestXD
Aansluitzijde
2.2

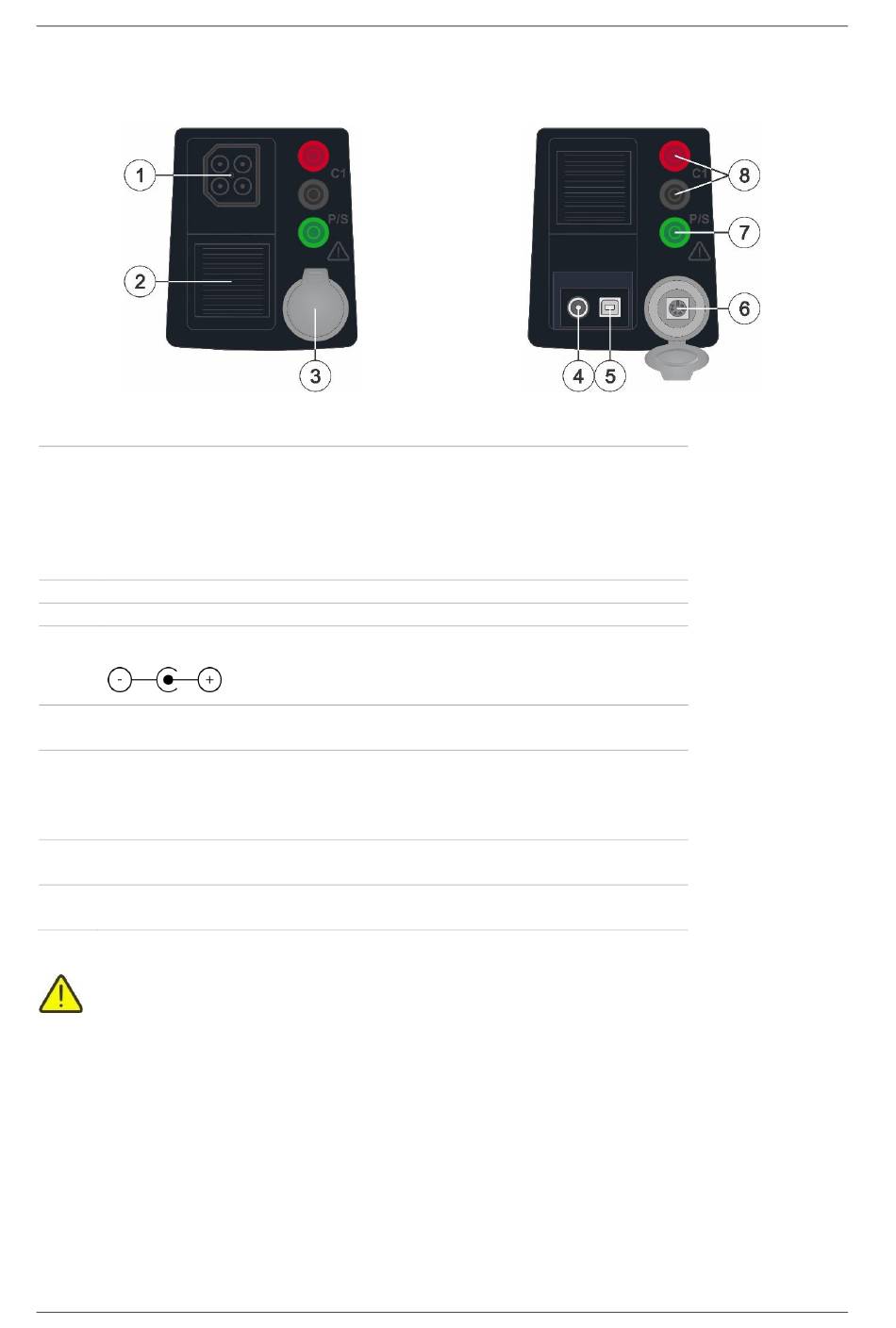

Figuur 2. 2: Aansluitzijde
Testconnector
L/L1 pin – In 4-draads metingen gebruikt als een sonde C1.
N/L2 pin – In 4-draads metingen gebruikt als een sonde C2.
1
PE/L3 pin – In 4-draads metingen gebruikt als een spanningssonde
P2.
S pin - In 4-draad metingen gebruikt als een spanningssonde P1.
2
Beschermingsdeksel
Beschermingsdeksel – PS/2-communicatiepoort
3
Laadaansluiting
4
USB-communicatiepoort
5
Communicatie met pc-USB-poort (2.0)) port
PS/2-communicatiepoort
Communicatie met pc RS232 seriële poort
6
Aansluiting op optionele meetadapters
Aansluiting met barcode / RFID-lezer
P/S-ingang
7
Externe sonde-ingang voor aanraakspanningsmeting
C1-ingangen
8
Aansluiting stroomtang
Waarschuwingen!
Maximale toegestane spanning tussen elke testingang en PE is 550 V!
De maximaal toegestane spanning tussen de testingang op de testconnector is 550 V!
Maximale toegestane spanning op testingang C1 is 3 V!
Maximale spanning op connector van de externe netvoedingsadapter is 14 V!
12
