MI 3155 Eurotest EurotestXD

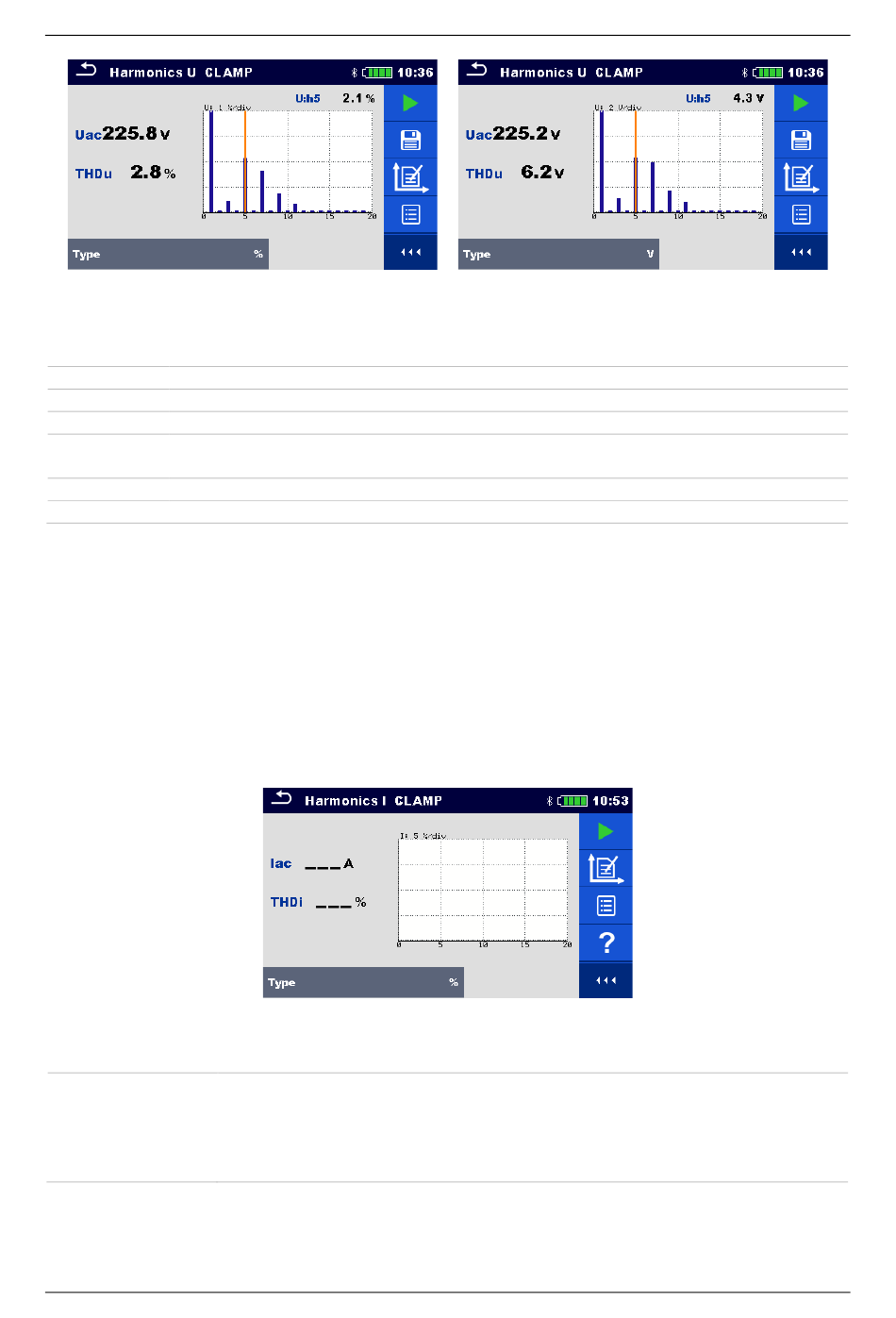

Figuur 4. 161: Harmonischen U CLAMP resultaten
Meetresultaten / subresultaten
U:
Grafiekbereik harmonische spanning
Uac
Effectieve AC spannings meetwaarde
THDu [%]
Totale harmonische vervorming spanning in %
THDu [V]
Effectieve AC spanningsmeetwaarde van alle harmonischen (zonder de
grondharmonische)
U:h5 [%]
Relatieve meetwaarde spanning van de 5
U:h5 [V]
Absolute metwaarde spanning van de 5
4)
Klik op de grafiek bij een specifieke harmonische, om de meetwaarden van deze
harmonische te presenteren.
4.44.6 Harmonische stromen (Harmonics I CLAMP)
Harmonische stromen ( van de 1
de grafiek als absolute waarde van het stroomsignaal of als percentage van de fundamentele
1e
meetwaarde (de
harmonische h1). De absolute of procentuele waarde weergave wordt door
instelling van de parameter Type geselecteerd.
Figuur 4. 162: Harmonischen I CLAMP menu
Meetparameters
Type
e
tot en met de 19
[%, A]
% – harmonischen en vervorming worden weergegeven als relatieve
waarde
A – harmonischen en vervorming worden weergegeven als absolute
waarde
e
harmonische
e
harmonische
e
orde) worden gemeten en weergegeven in
133
Test en metingen
4)
4)
