MI 3155 Eurotest EurotestXD
Varistor-test
4.5
Meetprincipe
De varistortest heeft een oplopende testspanning, begint vanaf 50 V en stijgt met een helling
van 100 V/s (bereikparameter ingesteld op 1000 V) of 350 V/s (bereikparameter ingesteld op
2500 V). De meting eindigt wanneer de gedefinieerde eindspanning is bereikt of als de
testtroom de waarde van 1 mA overschrijdt.

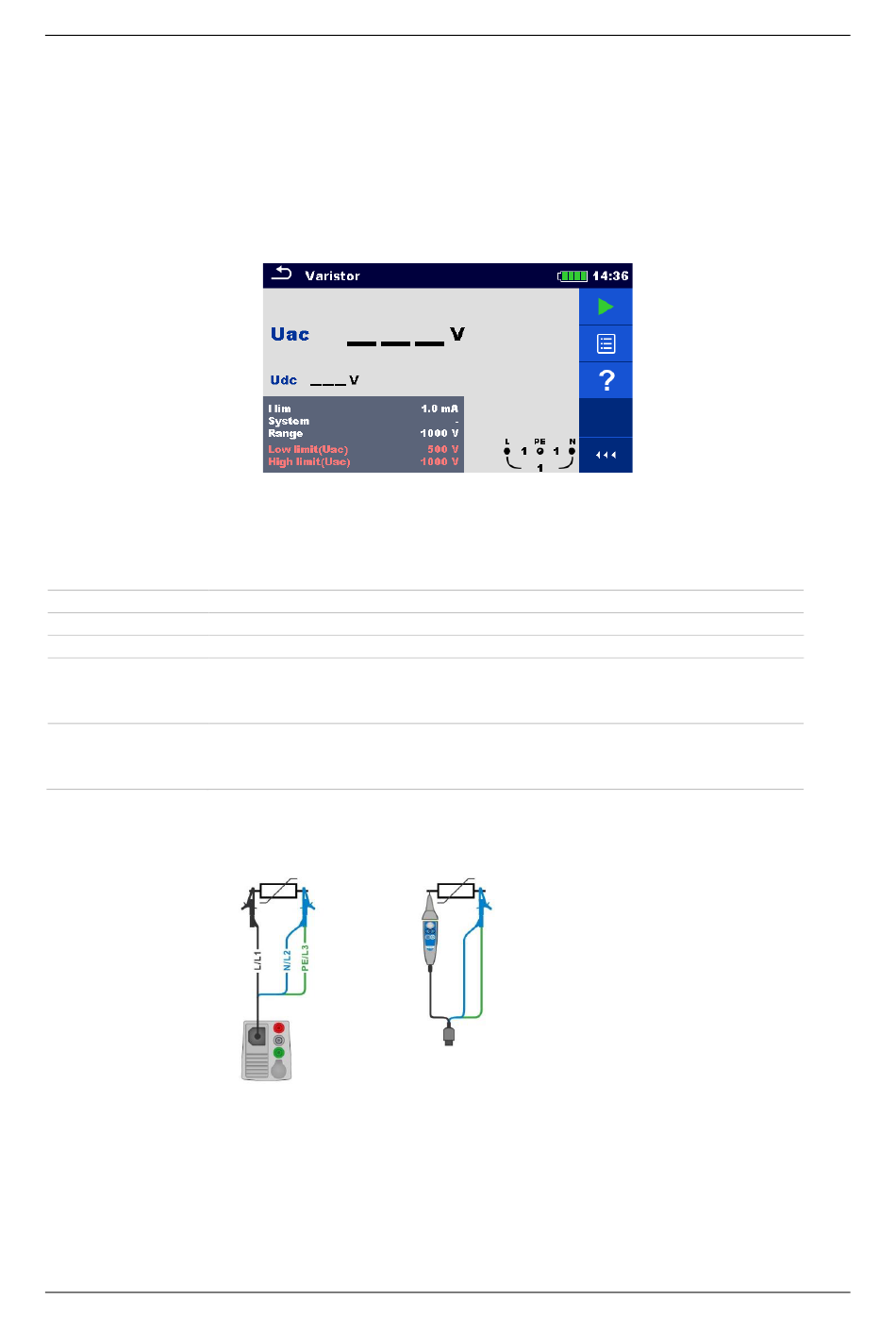

Figuur 4. 18: Varistortest hoofdmenu
Meetparameters / grenswaarden
Ik lim
Limiet [1,0 mA]
Systeem
Netstelsel [-, TT, TN, TN-C, TN-S]
Bereik
Testspanningsbereik [1000 V, 2500 V]
Lage limiet (Uac) Onderste grenswaarde
1000 V bereik [Uit, 50 V ... 620 V]
2500 V bereik [Uit, 50 V ... 1550 V]
Hoge limiet
Bovenste grenswaarde
(Uac)
1000 V bereik [Uit, 50 V ... 620 V]
2500 V bereik [Uit, 50 V ... 1550 V]
Testcircuit voor Varistortest
Figuur 4. 19: Aansluiting van 3-draads testkabel en remote testpen (bereik: 1000 V)
34
Test en metingen
