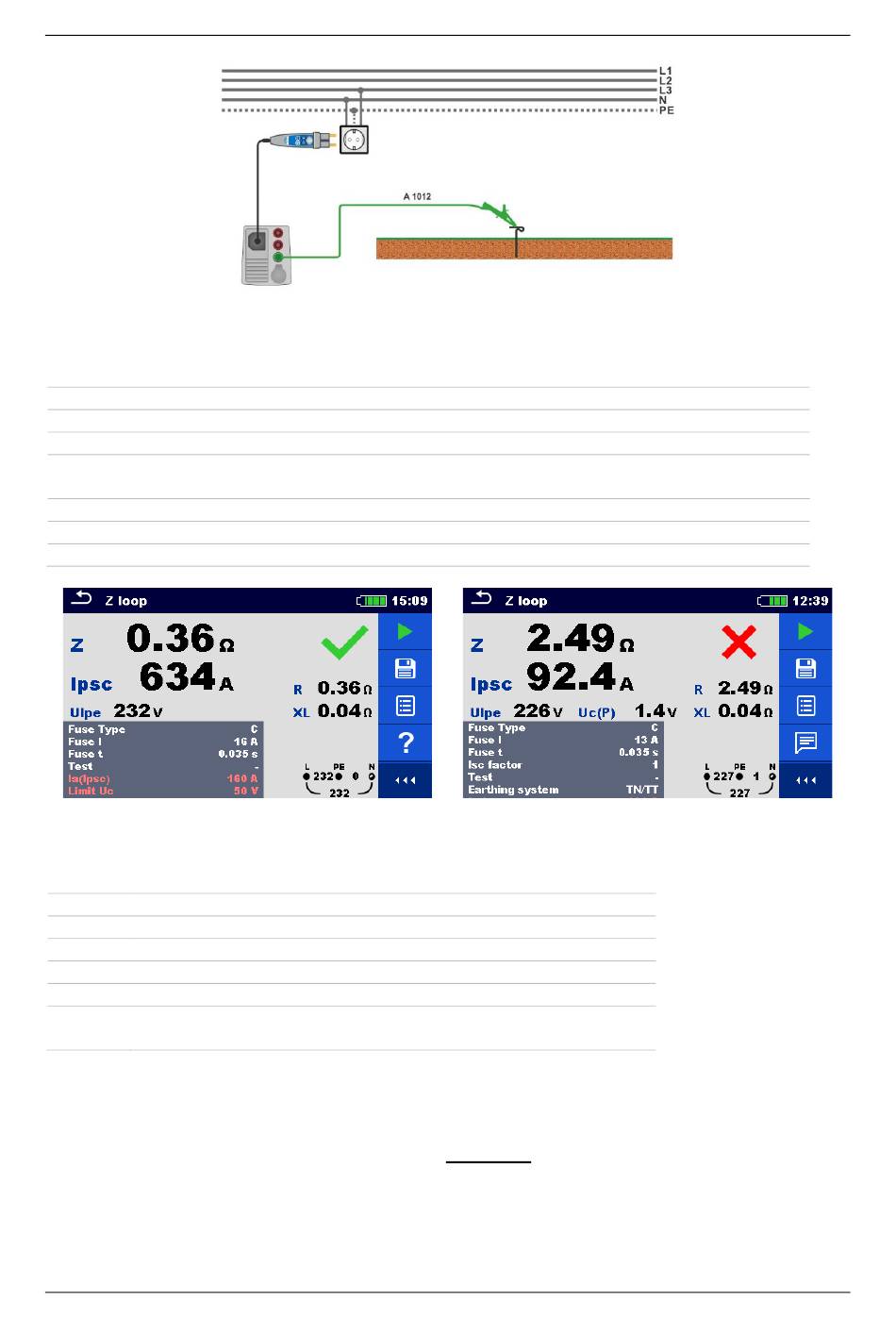

Figuur 4. 42: Aansluiting voor Uc(P) meting
Meetprocedure
Selecteer de functie Zs.
Stel testparameters/ grenswaarden in.
Sluit de testkabel aan op het testinstrument.
Sluit 3-draads testkabel of Remote teststekeraan op het te testen object, zie
figuurFiguur 4. 41.
Sluit testkabel P/S aan op extern geaard punt (optioneel),zie Figuur 4. 42.
Start de meting.
Resultaten opslaan (optioneel).
Figuur 4. 43: Voorbeeld van meetresultaat aardcircuitimpedantie
Meetresultaten / subresultaten
Zs
Aardcircuitimpedantie
Ipsc
Te verwachten foutstroom
Ulpe
Spanning L-PE
R
Weerstands-deel aardcircuitimpedantie
Xl
Reactief-deel van aardcircuitimpedantie
Uc (P)
Aanraakspanning bij te verwachten kortsluitstroom(externe
meetsonde)
De te verwachten foutstroom ��
wordt als volgt berekend op basis van gemeten impedantie:
PSC
��
n
��
=
PSC
53
∙ ��
sc
��
