MI 3155 Eurotest EurotestXD
5)
In het geval van een 1-fase spanningssysteem en limiettype ingesteld op spanning.
6)
In het geval van een 1-fase spanningssysteem en limiet type ingesteld op %.
7)
In het geval van een 3-fasen spanningssysteem en limiettype ingesteld op spanning.
8)
In het geval van een 3-fasen spanningssysteem en limiettype dat is ingesteld op %.
MeetGrenswaarden limits voor IT-aardingssysteem:
9,11)
Lage limiet U12
9,11)
Hoge limiet U12
10)
Lage limiet U12
10)
Hoge limiet U12
Lage
limiet
9,10)
U1pe
Hoge
limiet
9,10)
U1pe
Lage
limiet
9,10)
U2pe
Hoge
limiet
9,10)
U2pe
11)
Lage limiet U13
11)
Hoge limiet U13
11)
Lage limiet U23
11)
Hoge limiet U23
12)
Lage limiet Ull
12)
Hoge limiet Ull
9)
In het geval van een 1-fase spanningssysteem en limiettype ingesteld op spanning.
10)
In het geval van een 1-fase spanningssysteem en limiettype ingesteld op %.
11)
In het geval van een 3-fasen spanningssysteem en limiettype ingesteld op spanning.
12)
In het geval van een 3-fasen spanningssysteem en een limiettype dat is ingesteld op %.

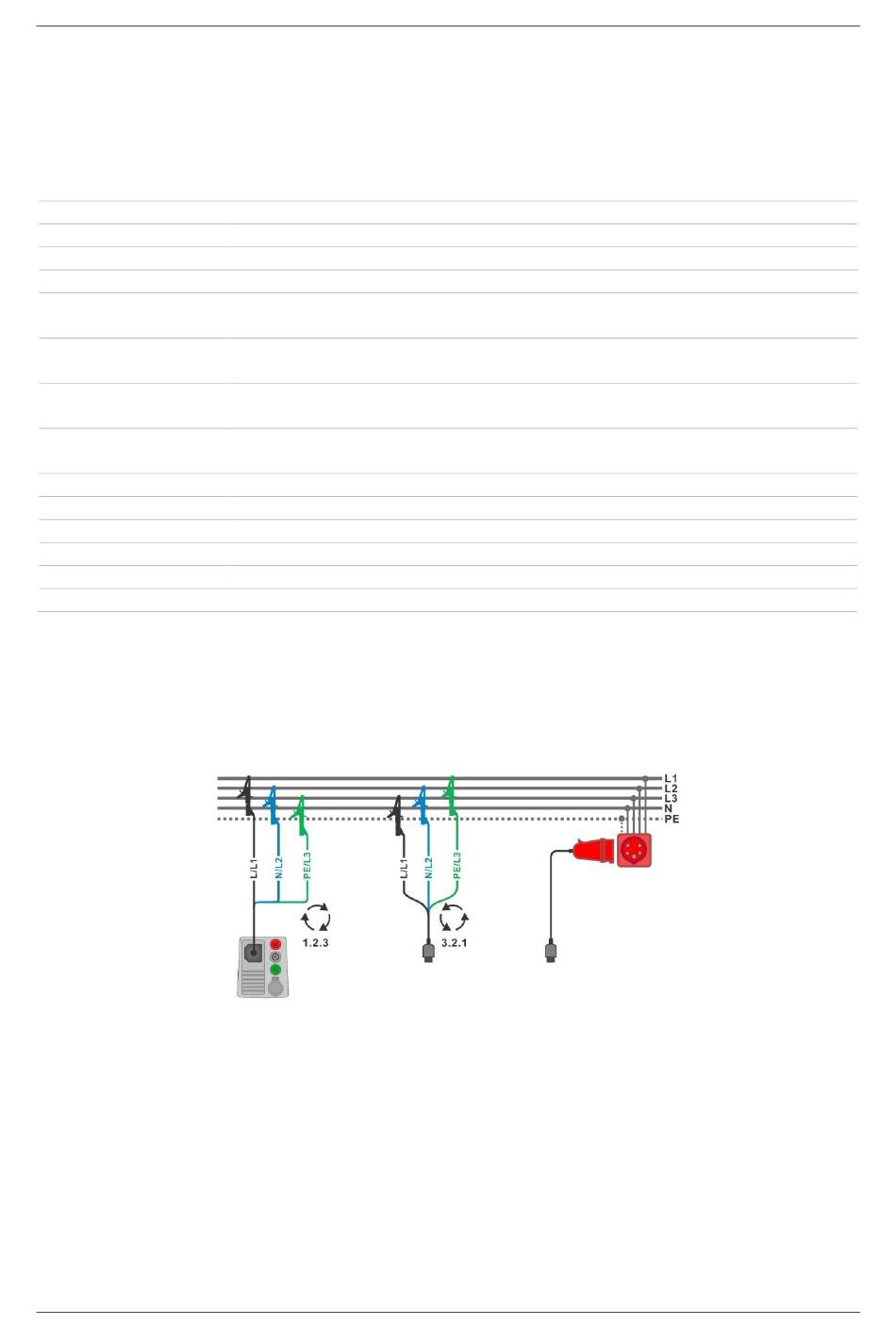

Aansluitschema
Figuur 4. 2: Aansluiting van 3-draads testkabel en optionele adapter in driefasensysteem
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, -20% ... 20%]
Max. spanning [Uit, Eigen, -20% ... 20%]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, 0 V ... 499 V]
Max.. spanning [Uit, Eigen, 0 V ... 499 V]
Min. spanning [Uit, Eigen, -20% ... 20%]
Max. spanning [Uit, Eigen, -20% ... 20%]
24
