Schachtwanden > Schachtwanden zonder metalen regelwerk
5.9.2.1
Droge montage met inbouwset ES

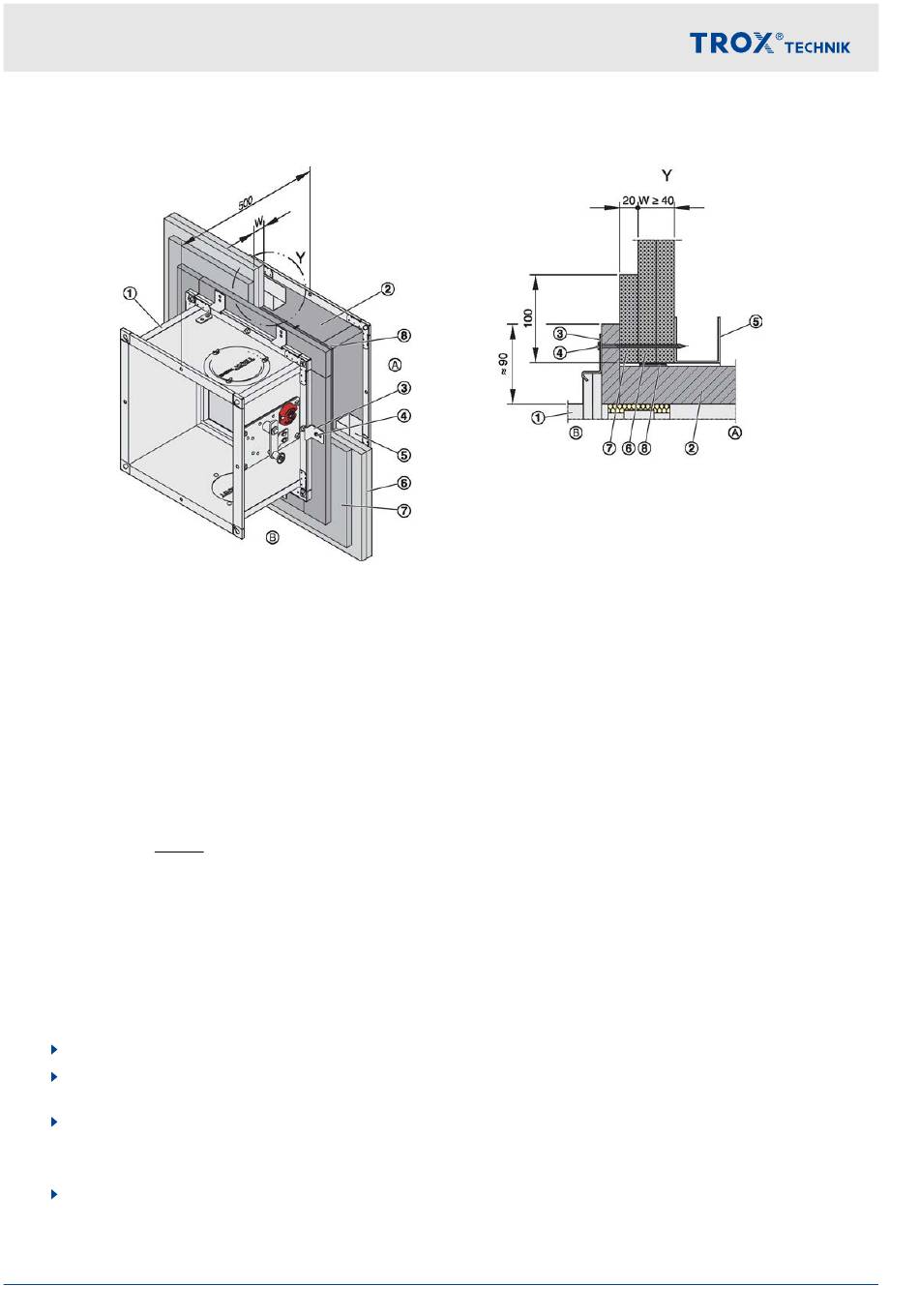

Afb. 68: Droge montage in een schachtwand zonder metalen profielen
①
FK-EU
②
inbouwset ES
③
Beugels
④
Montageschroeven (lengte ≥ 90 mm, afhankelijk
van de opdikking)
⑤
UW-Profiel
⑥
Beplating dubbellaags
Personeel:
Vaklieden
Vereisten
Brandwerendheidsklasse EI 90 S
Schachtwand zonder metalen profielen en eenzijdige beplating, W ≥ 40 mm, verdere specifikaties
Ä op pagina 94
Huislengte L = 500 mm
Afstand van de brandklep tot dragende bouwdelen ≥ 40 mm (De inbouwmaat is door de constructie bepaald
90 mm omlopend), Detail van de plafondaansluiting met afgezaagde flens zie Afb. 69
Afstand tussen twee brandkleppen ≥ 200 mm
Aansluiting van het luchtkanaal kan met elastische aansluitingen (aanbevolen)
Voor de montage van de montageset in de wand, moet er voldoende vrije ruimte zijn, als mogelijk 90 mm omlo-
pend
Voor het aansluiten van het kanaal an de montagezijde de benodigde ruimte reserveren
1.
Schachtwand volgens de opgaven van de fabrikant plaatsen en de sparing maken.
2.
Inbouwset aan de brandklep monteren
klep" op pagina 21.
3.
Brandklep in de wandsparing schuiven, zodat de inbouwset tegen de wand aanligt.
Brandklep afhankelijk van de wanddikte W aan montagezijde met een verlengdeel verlengen (aanbouwdeel of
door de klant).
Ä Tabel op pagina 19
4.
Brandklep met beugels en snelbouwschroeven aan het frame bevestigen.
Let op: De bevestigingspunten gelijkmatig over de B-maat verdelen. De lengte van de snelbouwschroeven
moet zo gekozen worden, dat een bevestiging aan het metalen profiel plaatsvindt. Gaten voor de snelbouw-
schroeven in de inbouwset met Ø4 mm voorboren.
96
⑦
Opdekking
⑧
Opschuimende band
⑨
CW-Profiel
Ⓐ
Inbouwzijde
Ⓑ
Bedieningszijde
Ä Hoofdstuk 5.3.2 „Montage inbouwsets E1, E2, ES aan de brand-
Brandklep Serie FK-EU
Ä op pagina 94
