Inbouw
Flexibele wanden met metalen profiel > Droge montage met inbouwset ES

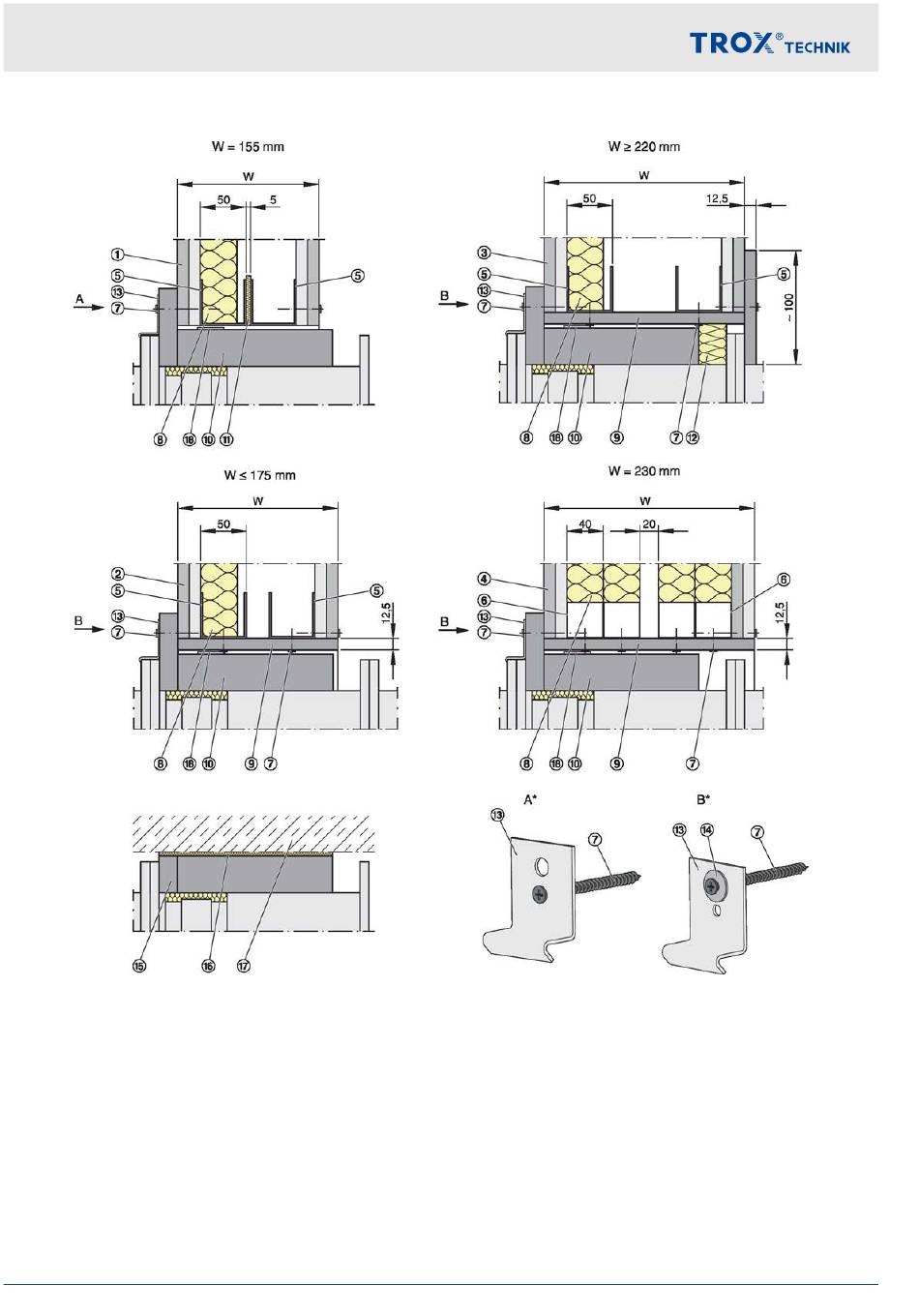

Afb. 39: Droge montage in F90-systeemwanden met W
①
Systeemwand met dubbele profielen W = 155 mm
(afgebeeld W = 155 mm)
②
Systeemwand met enkele of dubbele profielen
W ≤ 175 mm (afgebeeld
W = 175 mm, dubbele profielen)
③
Systeemwand met dubbele profielen W ≥ 220 mm
(afgebeeld W = 220 mm)
④
Lichte systeemwand met en stalenunder con-
structie W ≥ 100 mm (afgebeeld W = 230 mm)
⑤
Omlopend metaalprofiel
⑥
Stalen profielen
⑦
Montageschroeven
⑧
Mineraalwol (conform de wandconstructie)
56
≥ 100 mm
⑪
Scheidingsstrook (conform de wandconstructie)
⑫
Vulling (mineraalwol A1, ≥ 50 kg/m³ of gipsmortel)
⑬
Beugels
⑭
Onderlegring (levering derden)
⑮
Inbouwset, op de bouw voor montage tegen het
plafond of vloer afgezaagd en de afdichting ⑱ ver-
wijderd
⑯
Gipsmortel, mineralewol ≥ 1000 °C of iets derge-
lijks voor het egaliseren van de plafond- resp. vloe-
roneffenheden
⑰
Plafond (getekend) resp. vloer
⑱
Afdichting
Brandklep Serie FK-EU
