Luchtkanaal vertikaal

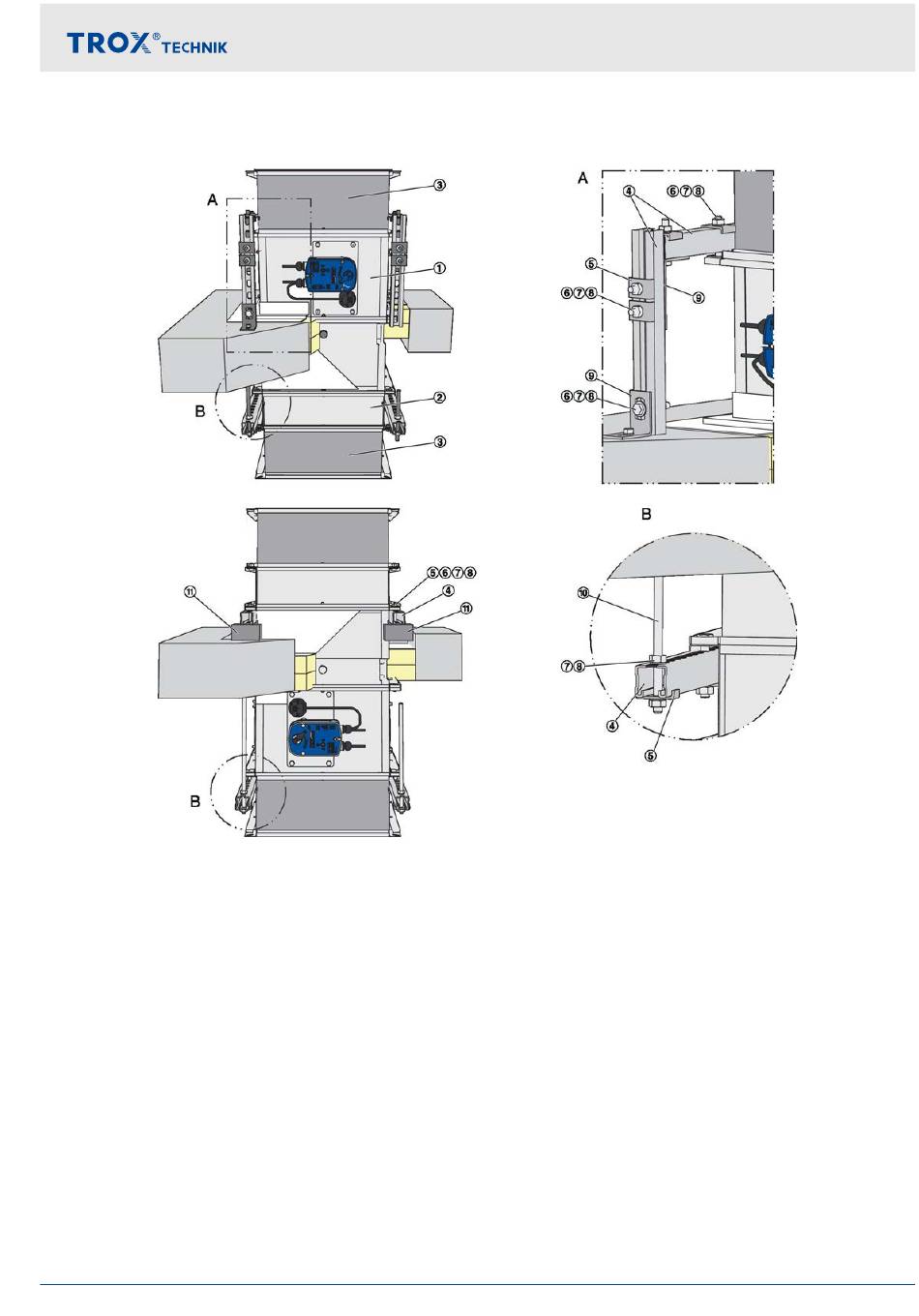

Afb. 72: Beugeling in een steenwolpakket, FK-EU staande of hangend
①
FK-EU
②
Verlengingsdeel
③
Elastische aansluiting (aanbeveling)
④
Systeemrail Würth Varifix 36 × 36 × 2,5 of Müpro
MPC 38/40 of gelijkwaardig
⑤
Systeem-klembeugel Varifix of Müpro MPC of
gelijkwaardig
⑥
Schroef M10 × 70
Voor de inbouw van brandkleppen in vertikale luchtkanalen met steenwolpanelen, dient de brandklep boven en
onder het plafond te worden bevestigd, zie Afb. 72. De ophanging moet, indien mogelijk, via de korte zijde van de
brandklep gebeuren.
Rail berekening:
Plafondopening bv. 1600 mm
+ 2 × keilboutafstand elk 200 mm
+ 1 × Montagerail toeslag 100 mm
Voorbeeld: 1600 mm + 2 × 200 mm + 100 mm = 2100 mm
Brandklep afhangen > Afhangen in het steenwolpaneel
⑦
Ring, staal verzinkt
⑧
Moer, verzinkt staal
⑨
Systeem-profiel Varifix ANSHWNKL-
PRFL36-90GRAD of Müpro Montageprofiel 90°
verzinkt of gelijkwaardig
⑩
Draadstang, verzinkt staal
⑪
Onderlegvulling, onbrandbaar
Brandklep Serie FK-EU
Inbouw
101
