Inbouw
Brandklep afhangen > Ophanging bij de montage op een afstand van een massieve wand
GEVAAR!
Valrisico bij het betreden van het steenwolpaneel.
Het steenwolpaneel is niet beloopbaar. Het betreden van het steenwolpaneel moet permanent voorkomen
worden door geschikte maatregelen, bv. door het te omheinen.
5.10.4
Ophanging bij de montage op een afstand van een massieve wand

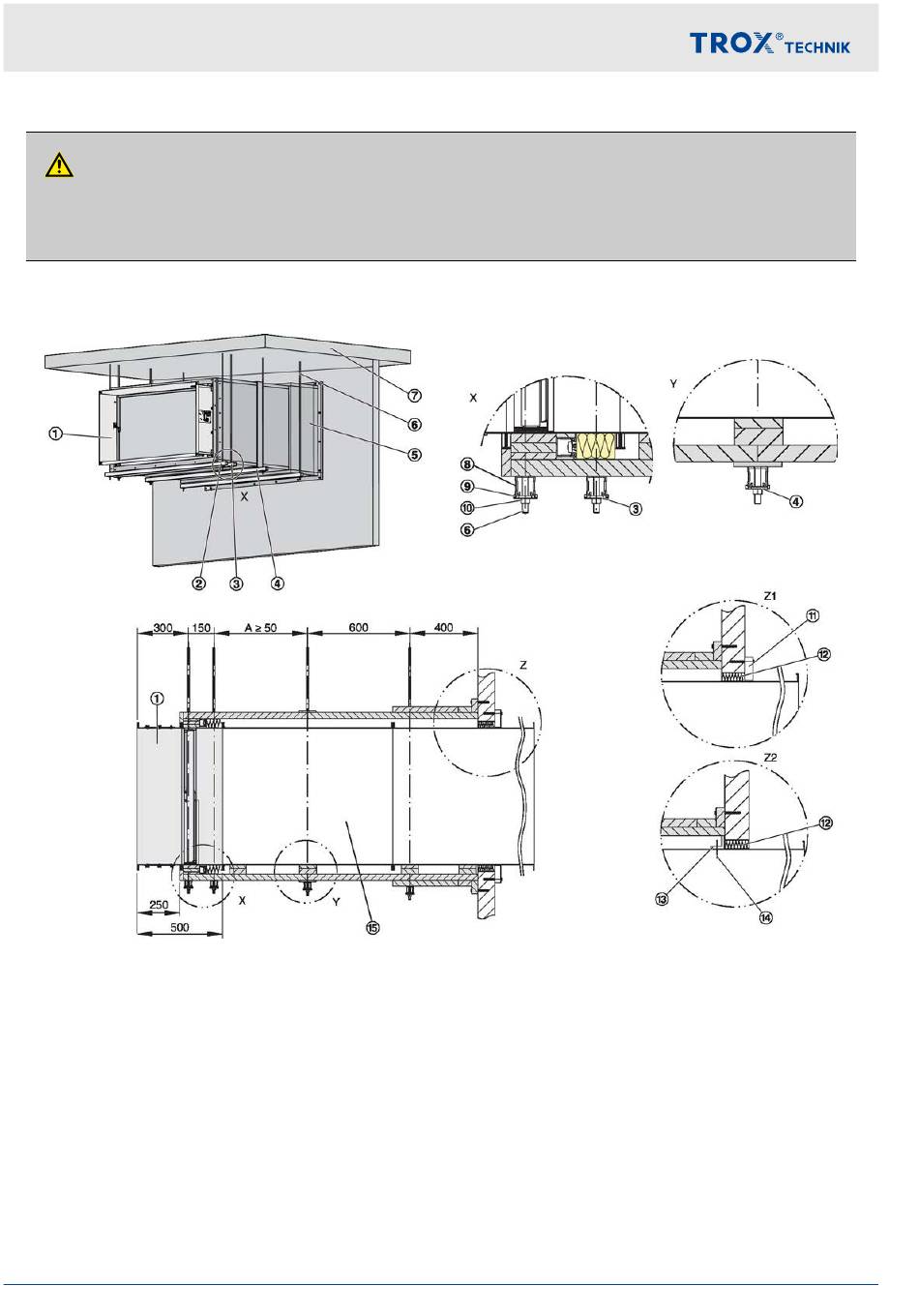

Afb. 73: FK-EU ophanging op een afstand van wanden, inbouwvoorbeeld B × H > 1000 × 600 mm
①
FK-EU
②
Ophanging
③
2. Ophanging brandklep enkel noodzakelijk wan-
neer brandklep B × H > 1000 × 600 mm
④
Ophanging bij stootnaden van de platen
⑤
Brandwerend luchtkanaal
⑥
Draadstang M12, verzinkt staal
⑦
Massief plafond
⑧
Hilti profiel MQ 41-3 of gelijkwaardig
Let op: Bij bevestigingen met pluggen is de onderlinge afstand tussen de pluggen, zoals opgegeven door de fabri-
kant, aan te houden. Is afstand A kleiner dan de toegestane hartafstand van de gekozen pluggen, kan de ophanging
door het verschuiven van de stootnaden ④ vergroot worden.
102
⑨
Hilti gatenplaat MQZ L13, of gelijkwaardig
⑩
Zeskantmoer M12
⑪
Promatect-LS brandwerende platen, d = 35 mm
⑫
Mineralewol, onbrandbaar, smeltpunt ≥ 1000 °C,
dicht gestopt of met mortel aangesmeerd
⑬
Stalen hoeklijn 40 x 40 x 3 mm omlopend
⑭
Popnagel of schroef
⑮
Luchtkanaal (staal verzinkt)
Brandklep Serie FK-EU
