Inbouw
Massief plafond > Droge montage met inbouwset WE

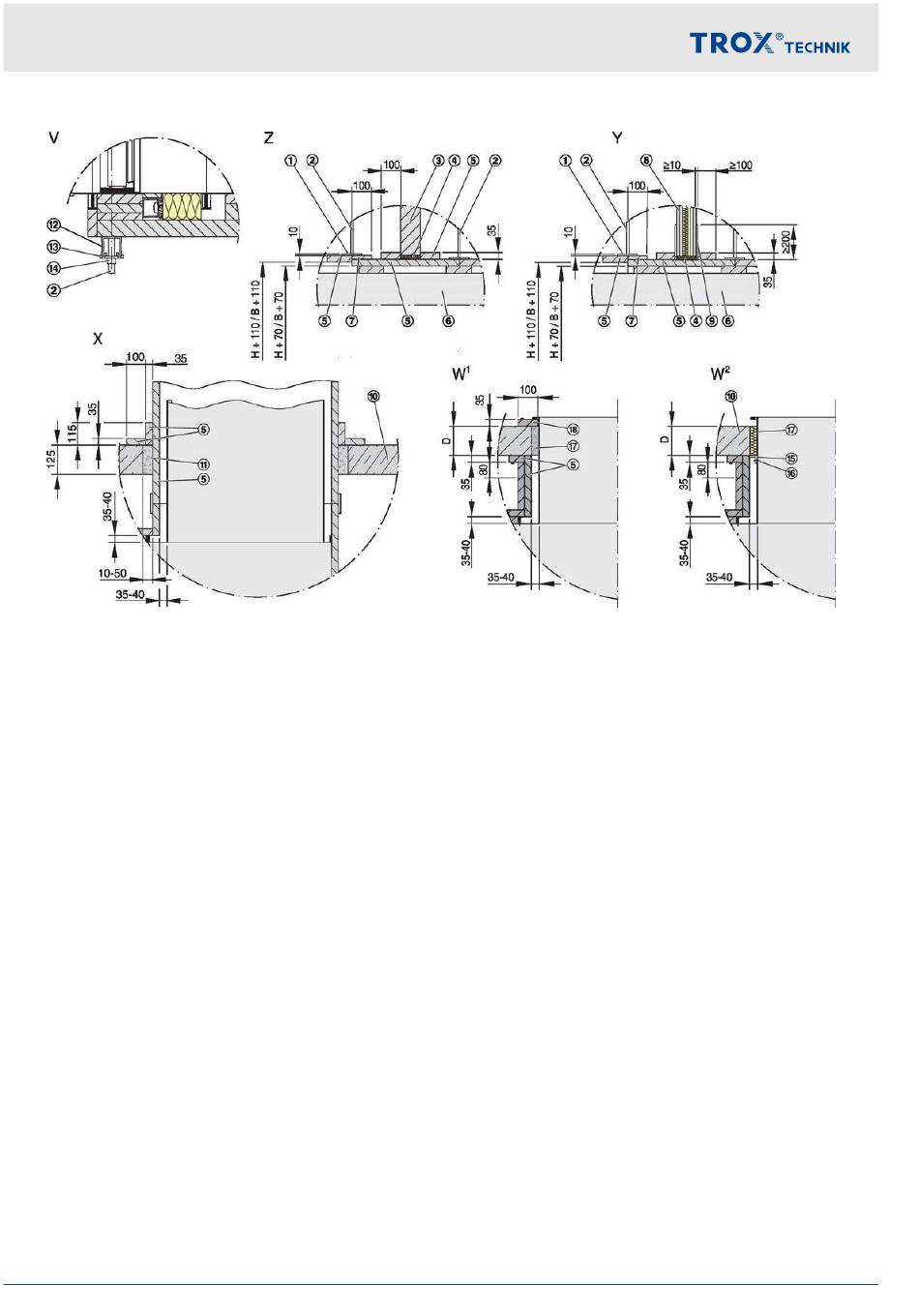

Afb. 33: Details V tot Z
①
PROMATECT®-H-stroken b ≥ 100 mm, d = 10 mm
②
Ophanging, draadstang, details zie Promat Hand-
boek 476 / 478
③
Massieve wand
④
Mineralewol, onbrandbaar, smeltpunt ≥ 1000 °C,
dicht gestopt
⑤
PROMATECT®-LS-brandwerende platen
d = 35 mm
⑥
Staalplaat luchtkanaal
⑦
PROMATECT®-LS-brandwerende platen
d = 20 mm
⑧
Systeemwand
⑨
PROMATECT®-H-stroken b ≥ 200 mm, d = 10 mm
Let op: Afgebeeld met Promatect LS35. Andere toelaatbare materialen
46
⑩
Massief plafond
⑪
Mortel
⑫
Hilti montagerail MQ 41 × 3, of gelijkwaardig
⑬
Hilti gatenplaat MQZ L13, of gelijkwaardig
⑭
Zeskantmoer M12
⑮
Hoeklijn 40 × 40 × 3 mm omlopend aan het lucht-
kanaal bevestigd
⑯
schroeven of nieten
⑰
Mineralewol, onbrandbaar, smeltpunt ≥ 1000 °C,
dicht gestopt of met mortel aangesmeerd
⑱
Promatect-LS brandwerende platen d = 35 mm
(vervalt bij het gebruik van een hoeklijn ⑮)
Brandklep Serie FK-EU
Ä 20
