Vóór de installatie
3.1
Belangrijke opmerkingen
B7-VERBINDING
ZORG ERVOOR DAT DE INGANGSDRAAD VOOR DE SNELHEIDSPULS IS
AANGESLOTEN OP DE B7-UITGANG VAN DE TACHOGRAAF (NIET B8)
ONDERZOEK VOORAFGAAND AAN DE INSTALLATIE
EEN ONDERZOEK VOORAFGAAND AAN DE INSTALLATIE WORDT TEN ZEERSTE
AANBEVOLEN OM TE GARANDEREN DAT HET VOERTUIG GESCHIKT IS VOOR
DE MONTAGE VAN HET SIDESCAN
GESCHIKTE MONTAGELOCATIES VAN DE SENSOREN TE BEPALEN
SENSORMONTAGE
BOOR GEEN GATEN OM DE SENSOREN TE MONTEREN, TOTDAT DE POSITIES
ZIJN GEVERIFIEERD DOOR DE CONFIGURATIESOFTWARE
3.2
Voorbeeldinstallaties

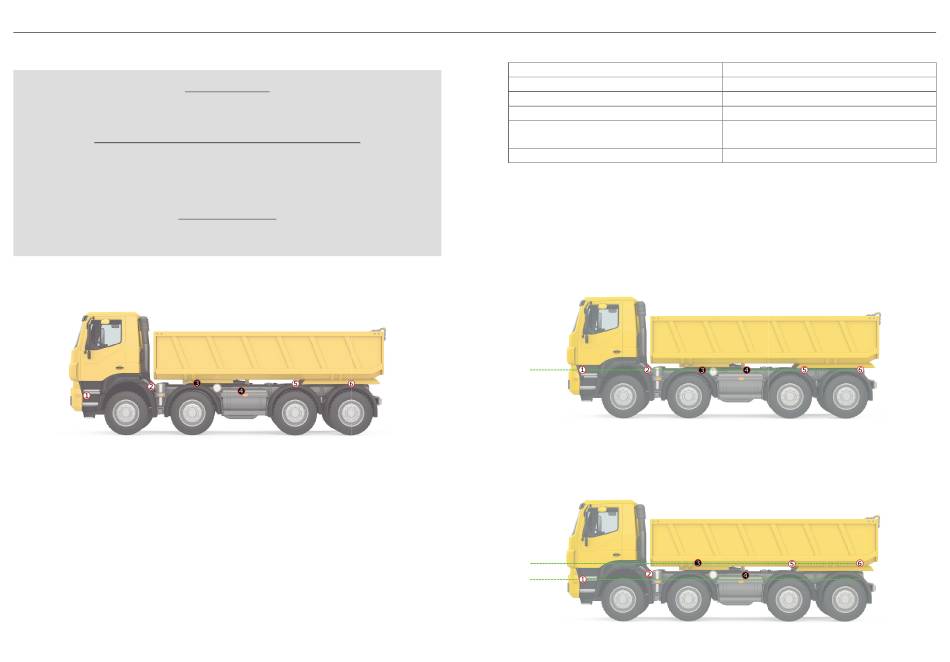

Deze voorbeeldinstallatie toont de Sidescan
SSP-Voorbeeldinstallatie Sidescan
16
PREDICT-SYSTEEM EN OM DE MEEST
®
Predict-sensorconfi gratie op een kiepwagen.
®
Predict.
®
Deze installatie heeft de afmetingen zoals weergegeven in de onderstaande tabel.
Voertuiglengte (m)
Voertuigbreedte (m)
Installatiezijde
Aantal sensoren
Sensor horizontale afstand van voorzijde
van voertuig (m)
Sensorhoogte boven de grond (m)
Dit wordt slechts als voorbeeld gegeven en de beste sensorlocaties zullen per voertuig verschillen.
Sensorconfi guratie zal de prestaties van het systeem beïnvloeden. Lees de volgende belangrijke
richtlijnen betreff ende de beste sensorlocaties.
3.3
Sensorpositionering voor beste systeemprestaties
Het is cruciaal om de variatie in sensorhoogten te minimaliseren. Dit is het hoogteverschil tussen
de hoogste en de laagste sensor. Hoe minder variatie in de sensorhoogte, hoe minder
ongewenste alarmen door het systeem worden gegenereerd. De maximale variatie is 0,4 m, maar
de ideale installatie heeft alle sensoren op dezelfde hoogte.
Ideale installatie. Alle sensoren op dezelfde hoogte.
Als het niet mogelijk is om de sensoren op dezelfde hoogte te installeren, kan de afname van de
prestaties worden beperkt door sensoren 1, 2 en 4 lager in de reeks te plaatsen. Deze confi guratie
kan gebruikt worden voor installaties waar sensoren 3, 5 en/of 6 in of op een hoge wielkast moeten
worden gemonteerd.
Acceptabele installatie. Hoogtevariatie tussen sensoren, maar sensoren
1, 2 en 4 zitten laag in de reeks.
9,0
2,36
Links
6
0.36, 1.95, 3.42, 5.11, 6.55, 7.93
0.96, 1.13, 1.17, 0.99,1.19, 1.2
