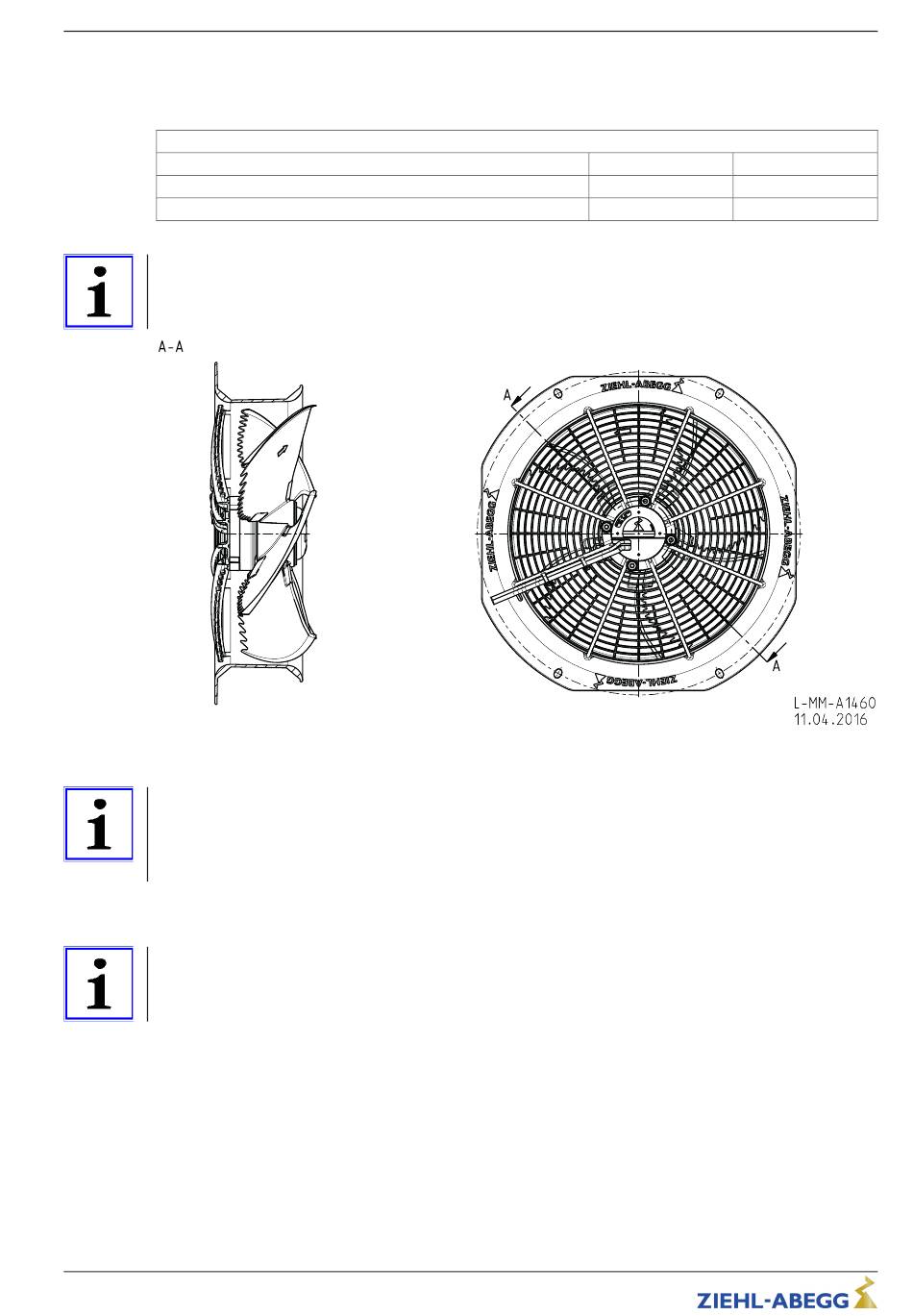

Montage bouwvorm L met kunststof wandring.
Bij de montage van de ventilatoren met bouwvorm L met kunststof wandring en geïntegreerde
aanraakbeveiliging moet op een voor kunststof geschikte schroefverbinding worden gelet.
Toegestane aanhaalmomenten M
Bouwvorm L met kunststof wandring.
Draadgrootte
Sterkteklasse 8.8, wrijvingswaarde µges = 0,12
Informatie
Omdat de concrete schroefverbinding naar gelang het apparaat van de klant varieert, moeten deze
aanbevelingen aan hand van de desbetreffende situatie worden gecontroleerd.
4.4
Aansluitleiding & Aansluitkast
Informatie
Bij verhoogde belasting (natte ruimten, opstelling in de open lucht) aansluitleidingen van
waterafvoerbochten voorzien. Bij de montage van een aansluitkast in de nabijheid van de motor moet
deze lager dan de motor gemonteerd worden zodat gewaarborgd is dat er geen water door de
aansluitleidingen in de motor kan binnendringen.
4.5
Opstelling in vochtige atmosfeer
Informatie
Bij langere stilstand in een vochtige atmosfeer wordt aanbevolen de motor/ventilator maandelijks
gedurende minstens 2 uur op 80 tot 100 % van het maximale toerental in gebruik te nemen, zodat
eventueel binnengedrongen vocht verdampt.
4.6
Motorverwarming
Voor een veilige werking tot de minimaal toegelaten omgevingstemperatuur (zie Technische
gegevens), is een continue stroomvoorziening nodig.
Wanneer de motor bij bestaande stroomvoeding niet wordt ingeschakeld (geen opgavesignaal,
uitschakeling via de vrijgave), schakelt de motorverwarming automatisch in bij een controller-
binnentemperatuur van -19 °C en bij een verwarming op -15 °C weer uit.
De verwarming vindt plaats via de wikkeling van de motor, daarbij wordt een stroom doorgevoerd die
geen draaiing kan veroorzaken.
L-BAL-F067-NL 2022 Index 006
bij gebruik van vlakke bevestigingsschijven conform EN ISO 7089 of DIN125
A
Art.-nr. 00703087-NL
13/33
Montage
025
030 - 040
M6
M8
5 Nm
12 Nm
