Handleiding voor gebruik en onderhoud serie ARV

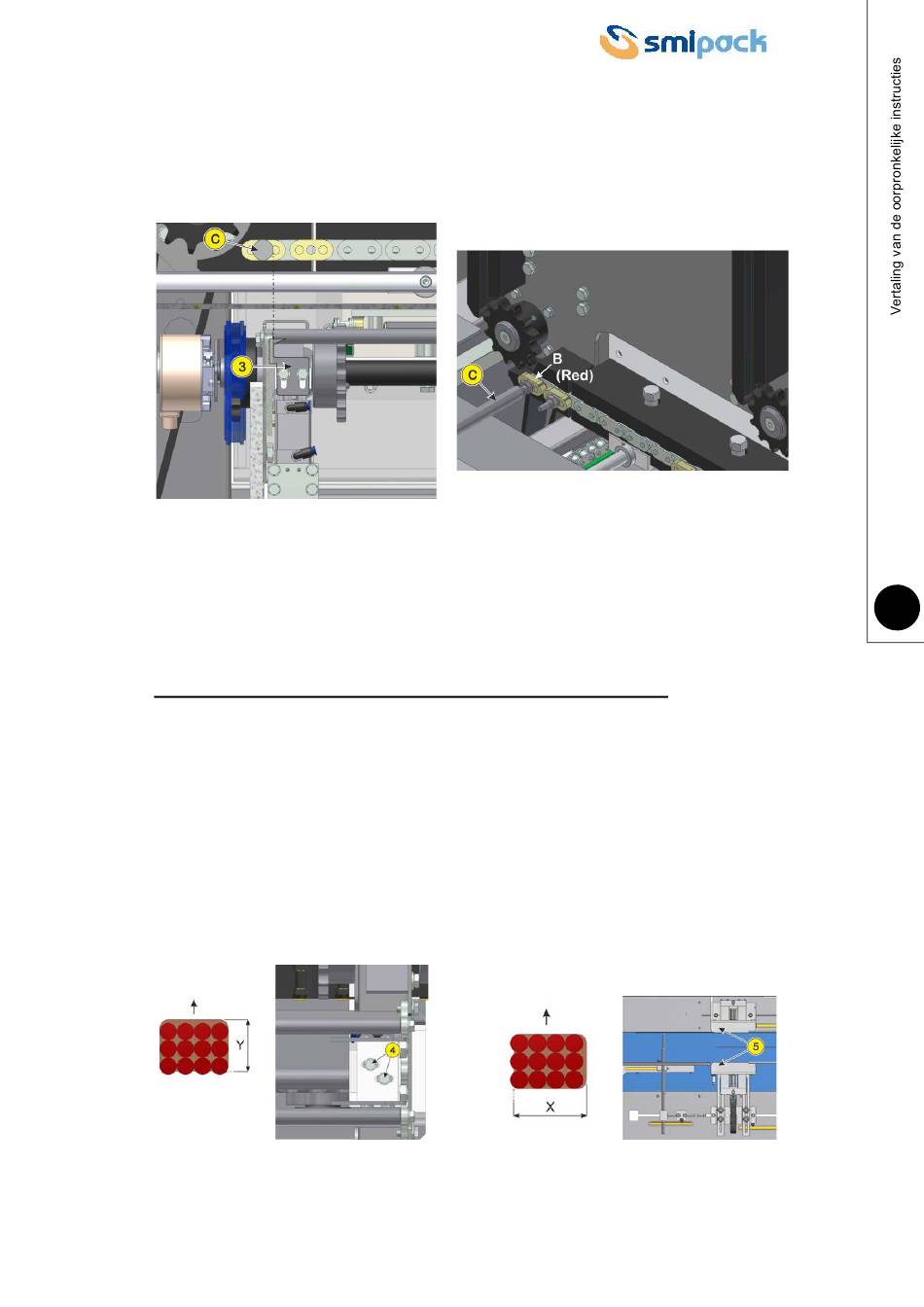

2) AFSTELLING VOOR GROTE TUSSENLAAG
Wanneer men kartonnen tussenlagen gebruikt met afmeting X>300 mm moet men de stang C
op de pin B (rode sluitring) plaatsen en daarna de speciale groep G met de tand 3 monteren
zodat men de uitlijning bekomt zoals aangetoond in figuur 5.7.3.
Pas na het afronden van de beschreven afstelling mag men de machine aanzetten en de
intialiseringsfase uitvoeren. (raadpleeg hoofdstuk 6 voor gedetailleerde informatie).
VASTGESTELDE PROBLEMEN EN OPLOSSINGEN HIERVOOR :
1) De producten zijn niet perfect uitgelijnd met de kartonnen tussenlaag op de kant Y.
(zie fig. 5.7.4)
Gebruik de schroeven 4 om de positie van de groep G waarop de tand gemonteerd is aan te
passen.
2) De producten zijn niet perfect uitgelijnd met de kartonnen tussenlaag op de kant X.
(zie fig. 5.7.5)
Verbeter de positionering van de klemmen voor productblokkering 5.
Fig. 5.7.4
Fig. 5.7.3
Fig. 5.7.5
93
