5.6
Inbedrijfstelling, instellingen en functietest
M4

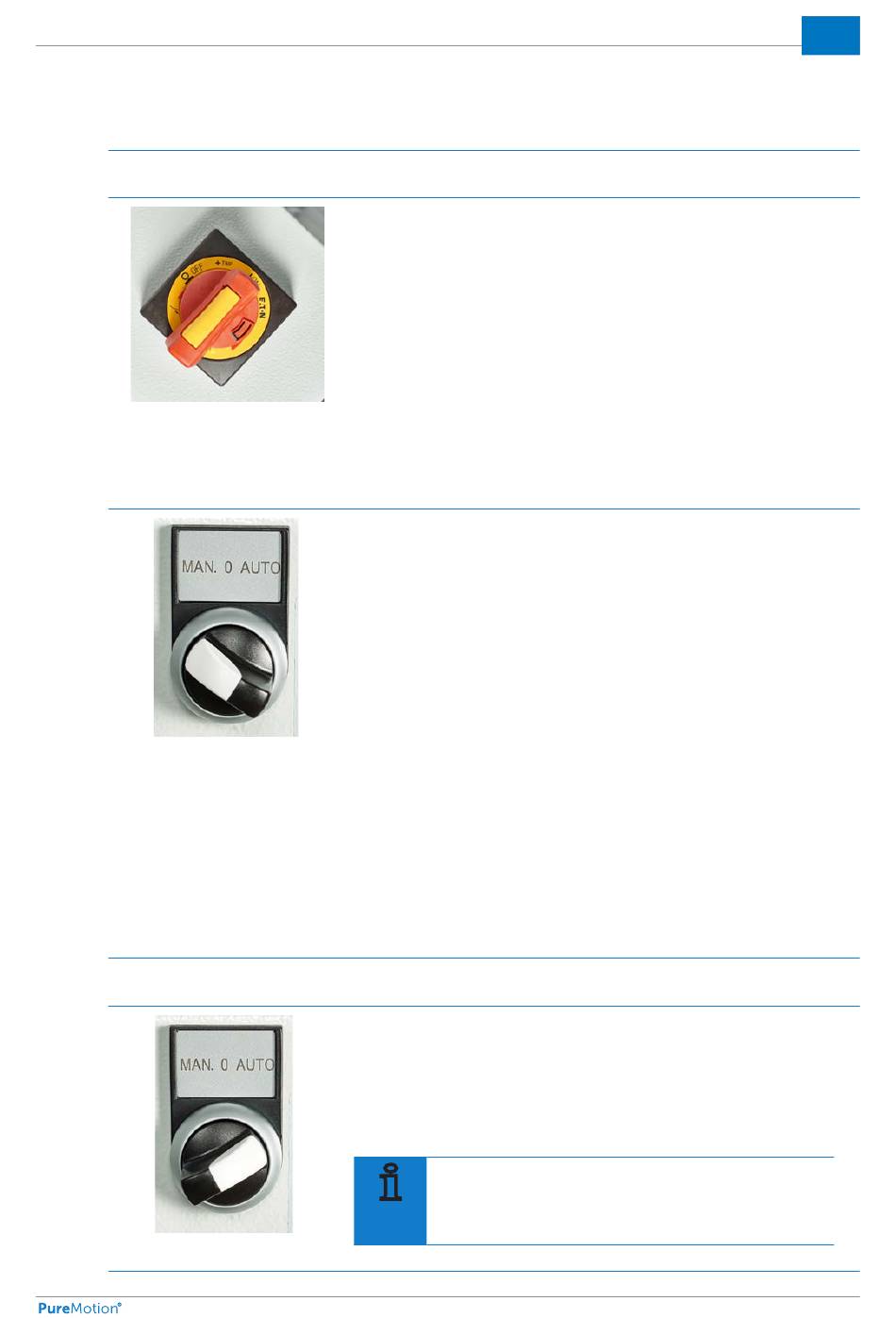

Installatie en eerste inbedrijfstelling
1. Plaats alle schakelaar sop "0".
Steek de CEE stekker (400 V ) in.
2. Schakel de hoofdschakelaar in.
Het display van de LOGO!
De LOGO!
-sturing geeft nog weinige seconden aan
®
"Ready for operation" (bedrijfsklaar).
Mogelijke foutensituaties:
○ Geen tekst in het display:
Controleer ontbrekende spanning, 400-V-net,
en de D-Sub-kabel (24 V-verzorging voor LOGO!®-sturing)
○ "Fault" verschijnt:
Schakel de hoofdschakelaar uit en terug in (reset van de
installatie). Kan de storing daardoor niet verholpen worden
dan controleert u mogelijke foutenoorzaken volgens deel 8.2
op pagina 51.
3. Plaats de keuzeschakelaar op "MAN." (manueel bedrijf). De
zuigmachine start.
4. Controleer de draairichting van de zuigmachine.
In de zuigmachine moet een duidelijk vacuüm voorhanden zijn.
Controleer of op het onderdrukventiel een zuigwerking of een
overdruk in de afvoerluchtleiding vastgesteld kan worden.
Anders is de draairichting van de motor verkeerd.
Correctie van het draaiveld (contactdoos):
Bij voorkeur een correctie van het draaiveld in de contactdoos.
Is dit niet mogelijk (bijvoorbeeld wegens
spanningsvrijschakeling) dan corrigeert u de draairichting op
de netstekker.
Correctie van de draairichting op de netstekker:
○ Plaats de keuzeschakelaar op "0".
○ Schakel de hoofdschakelaar uit.
○ Trek de netaansluitstekker uit.
○ Open de netaansluitstekker en verwissel de twee draden
aan de posities L1 en L2.
○ Sluit de stekker weer en begin opnieuw met stap 2.
5. Plaats de keuzeschakelaar op "0".
De zuigmachine stopt zonder vertraging.
6. Plaats de keuzeschakelaar daarna op "AUTO". Indien alle
stoelcontacten in rustpositie zijn mag de machine niet lopen.
7. Brug bij wijze van test de beide draden van het stoelcontact
kort of trek kort een zuigslang.
De zuigmachine moet starten en na 30 seconden (nalooptijd)
weer stoppen.
i
De naloopsturing is in de fabriek op 30 seconden
ingesteld en mag niet worden overschreden.
Na deze tijd stopt de zuigmachine wanneer alle
stoelcontacten in rustpositie zijn.
-sturing schakelt in (zandklok).
®
39
1.2.246.0001
