8 De sensoren bevestigen
8.4
Bevestiging met Variofix C
Voor metingen in de reflectieopstelling wordt een sensorbevestiging op de zijde van de buis gemonteerd (zie Afb. 8.29).
Bij metingen in de doorstralingsopstelling moeten twee sensorbevestigingen op de tegenoverliggende zijde van de buis
worden gemonteerd (zie Afb. 8.30).
In het volgende wordt de montage van een sensorbevestiging beschreven (sensoren in reflectieopstelling).
Montagestappen in een kort overzicht
• Stap 1
neem de sensorbevestiging Variofix C uit elkaar
• Stap 2
monteer de spanbanden (met of zonder spanslot) en schroef de rail op de spanband
• Stap 3
zet de sensoren in de rail en fixeer ze
• Stap 4
bevestig de afdekking aan de rail
UMFLUXUS_G8V4-3-3NL, 2018-10-10

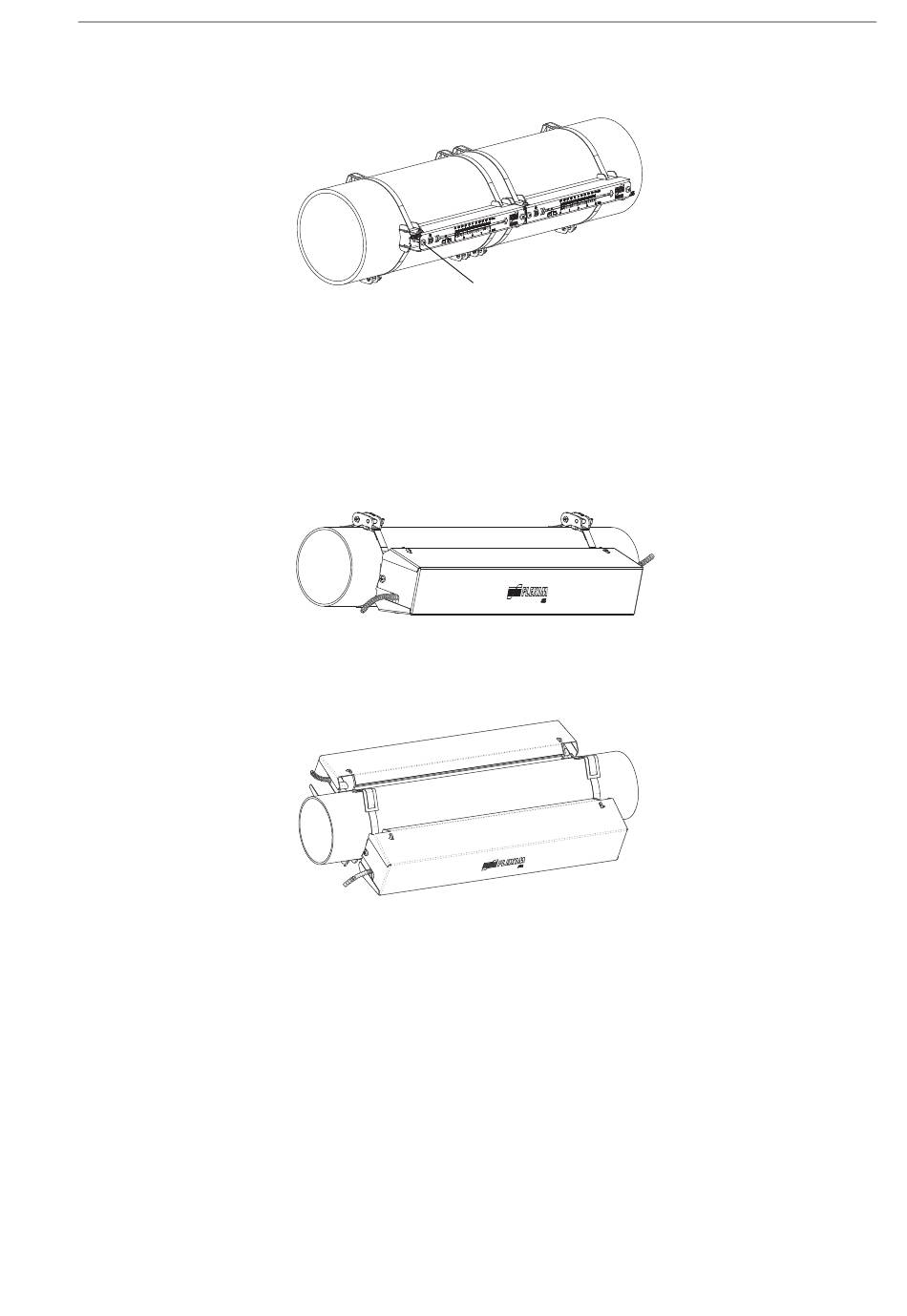

Afb. 8.28: Sensoren met Variofix L op de buis
Afb. 8.29: Sensorbevestiging Variofix C (reflectieopstelling)
Afb. 8.30: Sensorbevestiging Variofix C (doorstralingsopstelling)
schroeven
van de afdekking
FLUXUS G80x
53
