Installeren

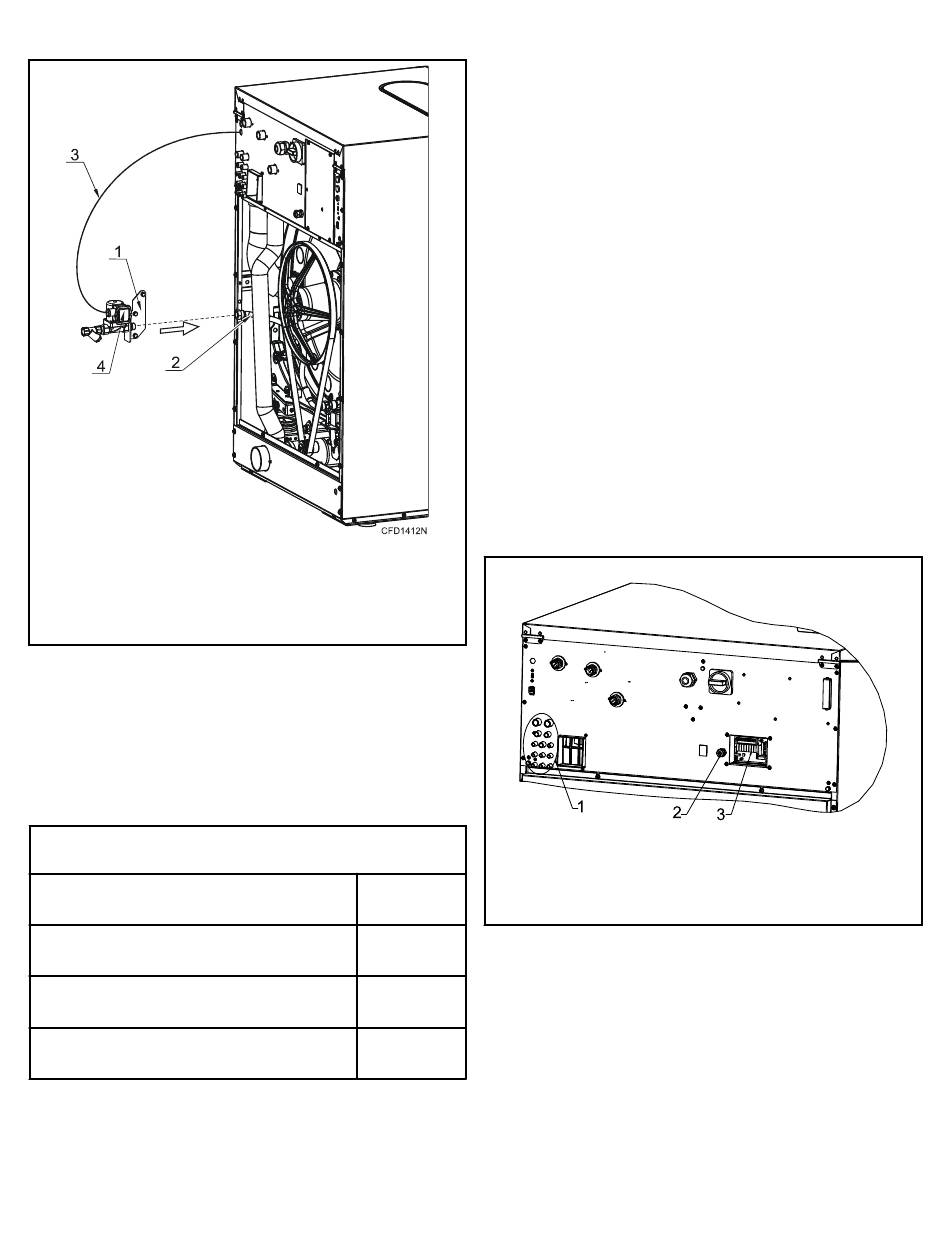

1. Beugel
2. Stoomslang
3. Kabel
4. Stoomspoel
Toevoersysteem voor inspuiting van
chemicaliën
OPMERKING: Lees eerst de belangrijke veiligheidsin-
structies.
Wasmiddeltoevoer
Aantal verbindingen voor externe toevoer van
vloeibare middelen
Maat verbinding vloeibare middelen, mm
[inch]
Aantal aansluitingen voor toevoer van verdun-
de vloeibare zeep
Aansluitgrootte voor toevoer van verdunde
vloeibare zeep, mm [inch]
OPMERKING: Gebruik altijd pompen voor vloeibare
zeep met een debiet waarbij de gevraagde hoeveelheid
in minder dan 30 seconden wordt aangebracht.
©
Copyright, Alliance Laundry Systems LLC - NIET KOPI-
EREN of DOORZENDEN
Figuur 41
8
8 [5/16]
3
12 [1/2]
Tabel 36
BELANGRIJK: Begin onmiddellijk met pompen nadat
de waterkleppen open staan. Het binnenkomende water
verdunt de vloeibare zeep en brengt deze naar de kuip.
Maak de plaats van de bedrading en de slangen vast zodat deze
niet bekneld of beschadigd raken, of er wrijving ontstaat. Voor u
vloeibare zeep begint te gebruiken, moet u nagaan bij uw leve-
rancier van vloeibare zeep of de vloeibare zeep ongevaarlijk en
inert is voor PP- en PVC-materialen zodat schade aan de machine
wordt voorkomen.
BELANGRIJK: Als deze instructies niet worden opge-
volgd, kan de machine schade oplopen en de garantie
ongeldig worden.
Aansluiting van externe
vloeistoftoevoer
OPMERKING: Lees eerst de belangrijke veiligheidsin-
structies.
1. Terwijl u naar de achterzijde van de machine kijkt, zoekt u de
acht (8) toevoerslangaansluitingen van 8 mm [5/16 inch] aan
de linkerzijde van het kleppaneel. Zie Figuur 42 .
OPMERKING: Aanbevolen instelling voor door-
stroomsnelheid van pomp is 60 tot 100 liter per uur.
Kleppenpaneel – Achteraanzicht
1. Externe toevoerslangaansluitingen
2. Kabeldoorvoer
3. Aansluitkast stuursignalen
2. Boor naar behoefte door de acht (8) plastic gaten op het klep-
paneel voor de externe toevoerslangen.
OPMERKING: Op het kleppaneel vindt u bij de exter-
ne toevoerslangaansluitingen drie (3) aansluitingen
van 12 mm (1/2 inch) die uitsluitend mogen worden
gebruikt om verdunde zeep toe te voeren. Als u de-
ze wilt gebruiken, boort u een gat van 11,5 mm (7/16
inch) in de aansluitingen die u zult gebruiken.
3. Verwijder de plasticresten.
68
CZW241N
Figuur 42
Onderdeelnr. D1598NLR12
