6. Montaż
6.3 Minimalne wymiary montażowe
W celu zapewnienia odpowiedniej prze-
strzeni koniecznej do wykonania prac kon-
serwacyjnych lub do ewentualnego demon-
tażu produktu, konieczne jest zapewnienie
odpowiednich, minimalnych wymiarów
montażowych.
380 ml Minimalne wymiary montażowe
A = szerokość
90 mm
B = wysokość
400 mm
C = głębokość
110 mm
B
C
G1/4

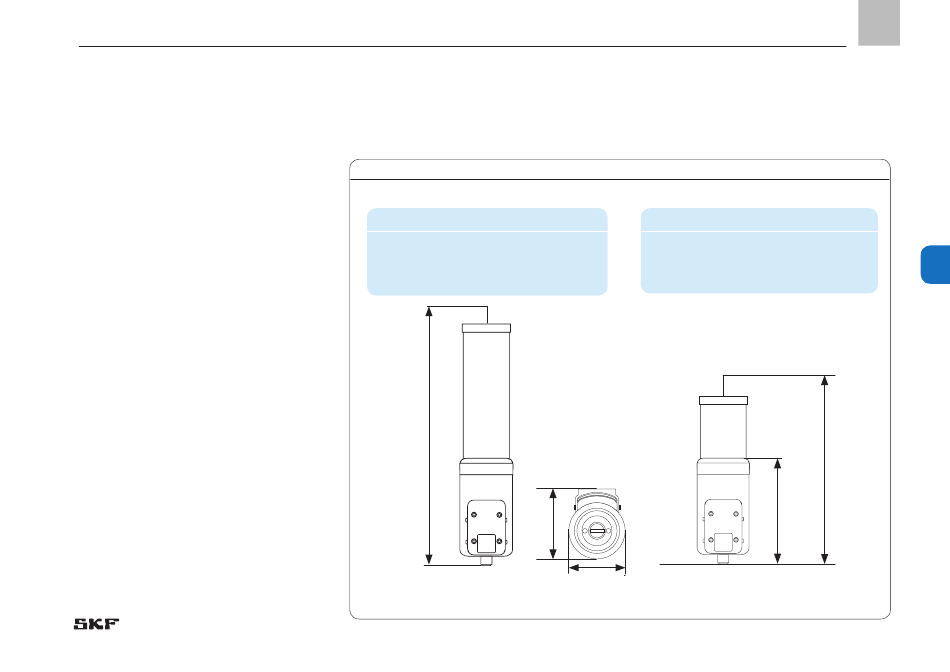

Minimalne wymiary montażowe, ilustr. 3
120 ml Minimalne wymiary montażowe
A = szerokość
B = wysokość
300 mm
C = głębokość
110 mm
A
D = 172 mm Wysokość jednostki
napędu
PL
90 mm
6
B
D
23
