3. Přehled / popis funkce
3� Přehled / popis funkce
Pol. Popis
1
Pohonná jednotka kompletní
1.1 Víko prostoru pro baterie
1.2 Bajonetový uzávěr
2
Zásobník
3
Držák na upevnění pohonné jed-
notky
4
Držák na baterie s bateriemi
5
Plošný spoj se zelenou (5.1) a
červenou (5.2) LED k indikaci
provozních a chybových stavů a
dvěma bloky DIP přepínačů CART
(5.3) a TIME (5.4). Řídicí plošný
spoj se nachází v pohonné jed-
notce a je dostupný po odstraně-
ní bajonetového uzávěru.
2
1
1.1
1.2
5.3
4
5
AA
+
+
A A
5.1
3
CS
2

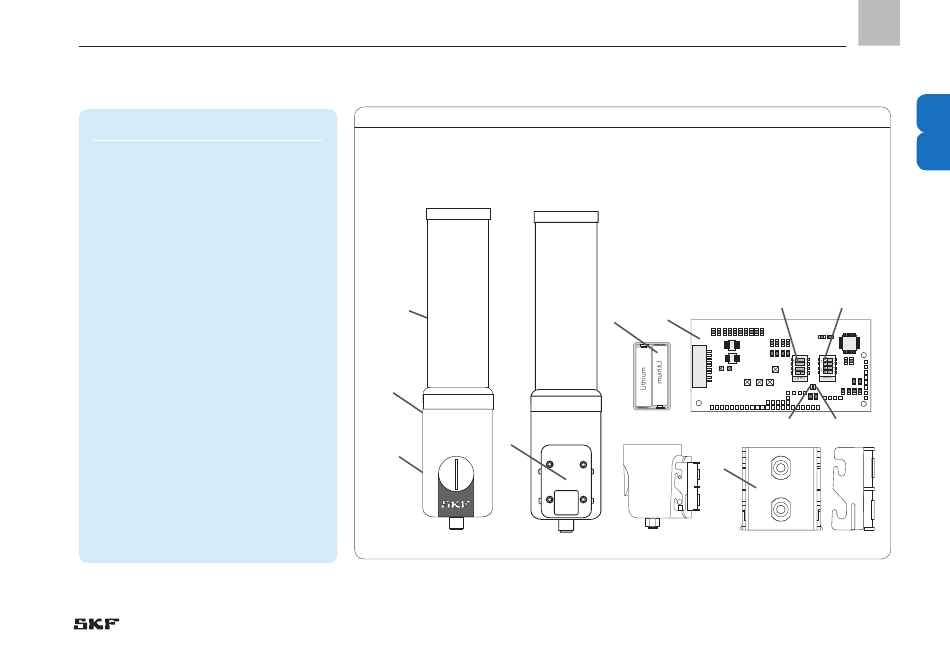

Přehled – obr� 1
3
5.4
5.2
17
