3. Apžvalga / funkcijų aprašymas
3. Apžvalga / funkcijų aprašymas
Poz� Aprašymas
1
Pavaros blokas, sukompl.
1.1 Baterijų skyriaus dangtelis
1.2 Kaištinis užraktas
2
Kasetė
3
Laikiklis pavaros blokui pritvirtinti
4
Baterijų laikiklis su baterijomis
5
Valdymo plokštė su
eksploatavimo ir klaidų
būsenas rodančiu žaliu
(5.1) ir raudonu (5.2)
šviesos diodu bei dviem
DIP jungiklių blokais
CART (5.3) ir TIME
(5.4). Valdymo plokštė
yra pavaros bloke ir ją
galima pasiekti atida-
rius kaištinį užraktą.
2
1
1�1
1�2
5�3
4
5
AA
+
+
A A
5�1
3
LT
2

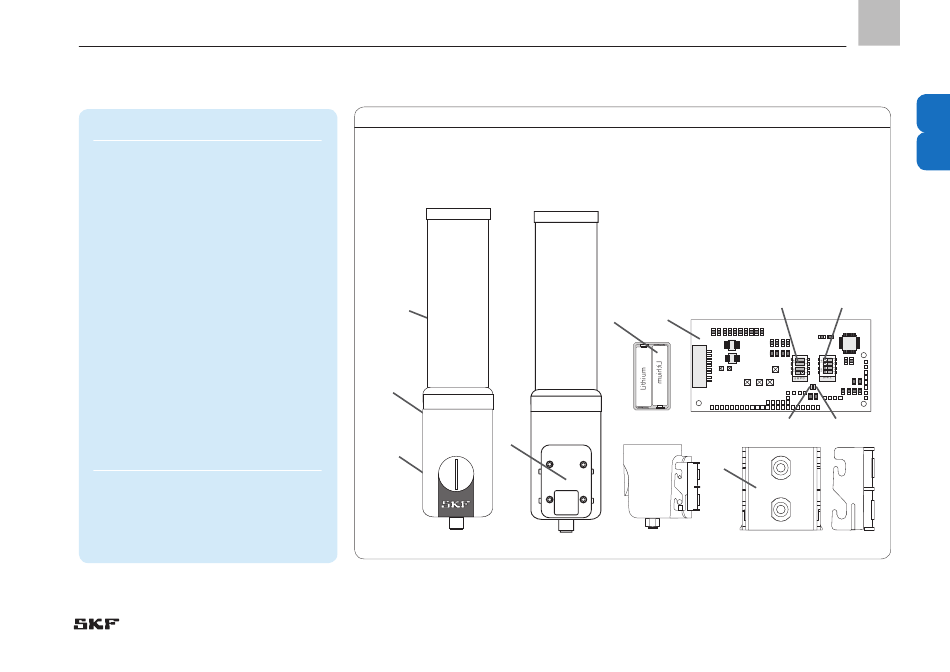

Apžvalga, 1 pav.
3
5�4
5�2
17
