Montere holder
Montering av holderen gjøres med det
medleverte festematerialet av rustfritt stål.
OBS
Holderen må ikke ha mellom i området til
monteringshullene. Derved deformeres
og skades holderen. Holderen må kun
monteres på plan flate. Ved montering
på hule profiler må holderen støttes opp
tilsvarende.
○ 2 x senkeskrue M 6 x 20
DIN ISO 10642
○ 2 x underlagsskive
DIN 125 A6,4
○ 2 x mutter M 6 A2
• Fest monteringshull i henhold til hull-
bildet og monteringsforholdene på
monteringsflaten.
Tiltrekkingsmoment 4 +0,5 Nm
30

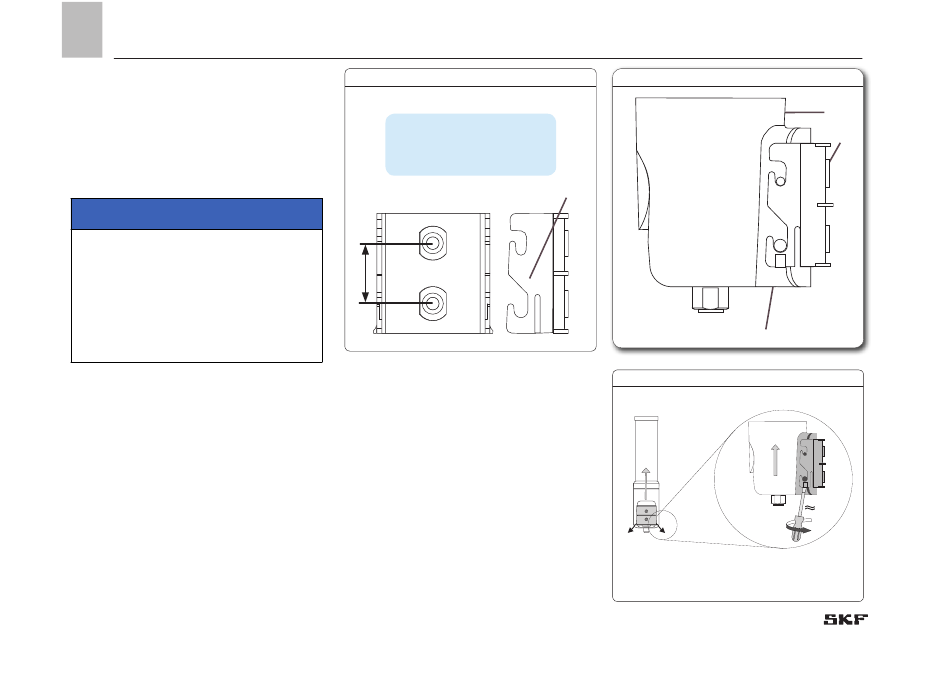

Monteringshull fig. 20
D = hullavstand:
35 mm
D
6.19
Sette inn / fjerne drivenhet
Sette inn
• Skyv drivenheten (1) ovenfra inn i hol-
deren (3) og trykk den ned, til den går i
lås (smekklås med sperrefunksjon).
Fjern
• Bøy laskene (3.1) til holderen (3) med en
skrutrekker forsiktig utover.
• Trykk drivenheten (1) oppover ut av
holderen.
Drivenhet i holder fig. 21
3
Fjerne drivenhet fig. 22
6. Montering
1
3
3�1
15°
