eikon e1s
Gebruikershandleiding
Rubriek 3: Onderhouds- en reparatiegids

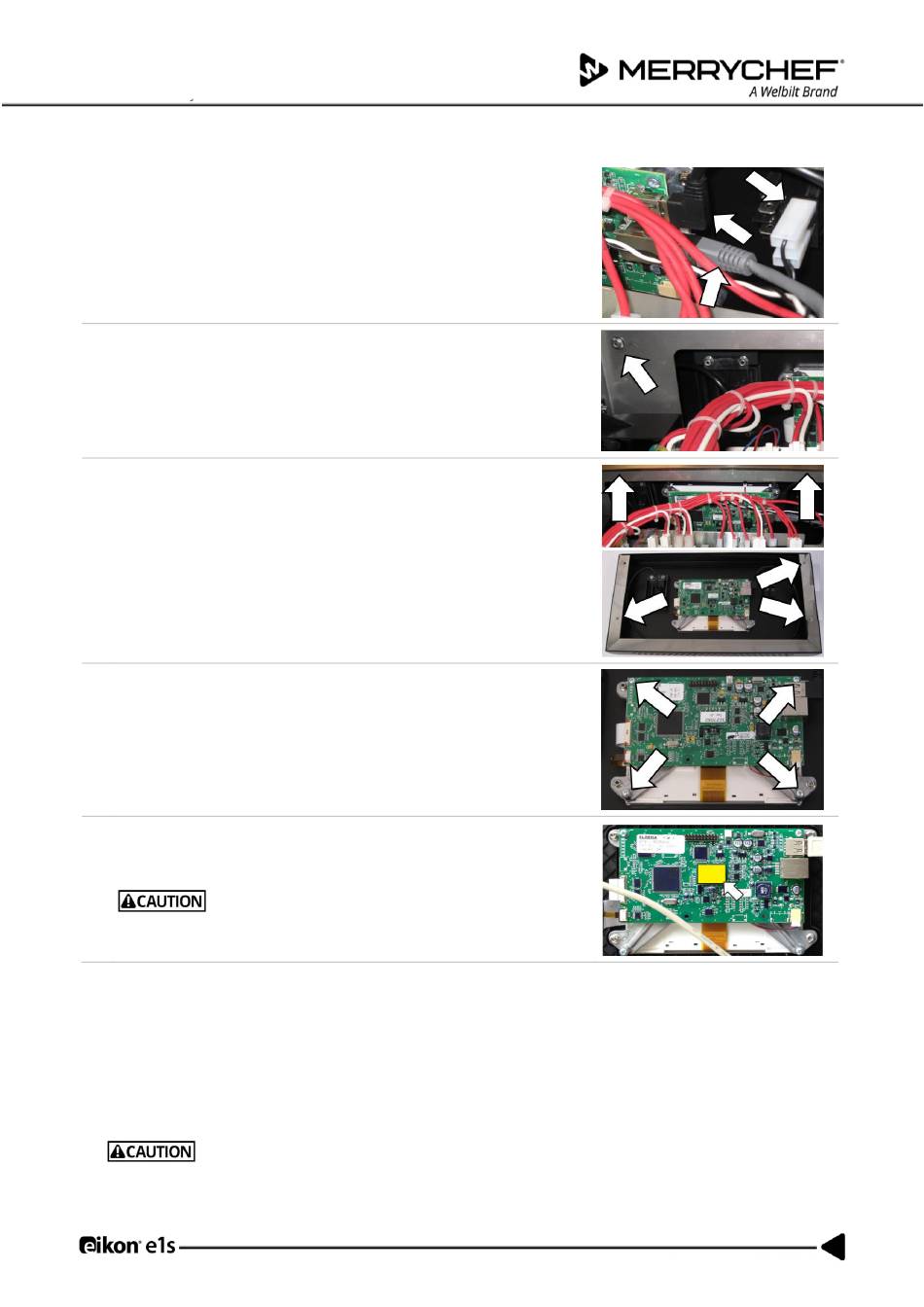

De QTS-constructie verwijderen
1.
Koppel alle kabels los waarmee de QTS-constructie is aangesloten.
2.
Draai de zeskantige M5.5 flensbout los waarmee het voorpaneel aan de
behuizing van het apparaat is bevestigd.
3.
Verwijder het bovenste voorpaneel (waaronder het aanraakscherm en de
gehele QTS-constructie) van het frame van de behuizing door dit omhoog
en naar de voorkant van het apparaat te tillen. In elke hoek bevinden zich
drie tapeinden waarmee de constructie aan de behuizing van het apparaat is
bevestigd.
4.
Draai de 4 zeskantige M5.5-flensbouten los om de QTS-constructie van het
voorpaneel te verwijderen.
5.
Verwijder de PM (persoonlijkheidsmodule) van het QTS en leg de module
weg op een veilige plaats.
Gebruik geen gereedschap om de persoonlijkheidsmodule te verwijderen of
terug te plaatsen.
De QTS-constructie plaatsen
Volg de stappen in de omgekeerde volgorde om de QTS-constructie te plaatsen.
•
Sluit alle elektrische aansluitingen weer aan op het QTS-bord.
•
Opmerking: de PM die van het oude QTS is verwijderd, moet op het nieuwe QTS worden geplaatst.
Reden: Vervangende QTS-units worden geleverd ZONDER persoonlijkheidsmodule omdat op de PM de door de gebruiker
opgeslagen instellingen worden bewaard. Zie QTS-printplaat in Rubriek 3J voor meer informatie.
Indien de elektrische aansluitingen niet correct zijn geïnstalleerd, kan dit leiden tot defecten/schade aan de oven.
71
