B
A
EDIENING
LBATROS
21 W

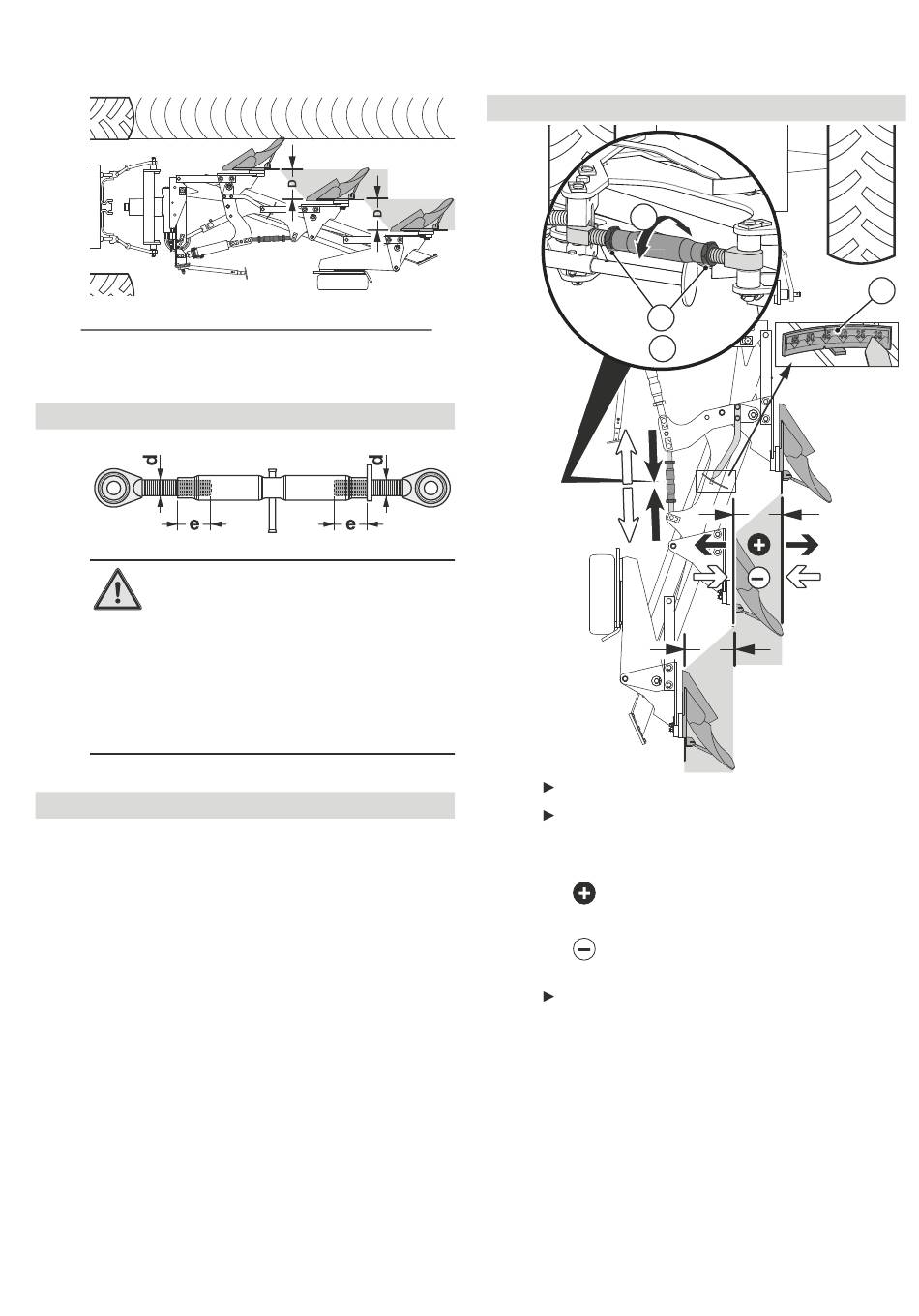

ERKBREEDTE INSTELLEN
D = werkbreedte van de ploeglichamen
21.1
Werkbreedte instellen: ploeg met
wartel
Instelinstructie
GEVAAR
Gevaar op ongevallen door uitscheuren
van de schroefdraadspindel.
• Bij het verstellen van wartels
moet de waarde hoger zijn dan de
minimale inschroefdiepte emin van
de schroefdraadspindels van 1,5 x
schroefdraaddiameter (d).
emin = 1,5 x d.
Gereedschap
•
Steeksleutel maat 55 mm
(meegeleverd)
9901.00.15NL02; 09/2016
V / S
A
UPER
LBATROS
V
1 + 2
SERIE
Werkbreedte aan de wartel instellen
2.
1.
3.
1.) Contramoeren SW 55 losdraaien.
2.) Wartelmoer verdraaien tot de gewenste
werkbreedte op de werkbreedteschaal (a)
wordt weergegeven.
= Wartel korter
= Werkbreedte (D) vergroten.
= Wartel langer
= Werkbreedte (D) verkleinen.
3.) Wartelmoer borgen door de contramoer
vast te draaien.
Technische veranderingen voorbehouden
a
D
D
- 79 -
