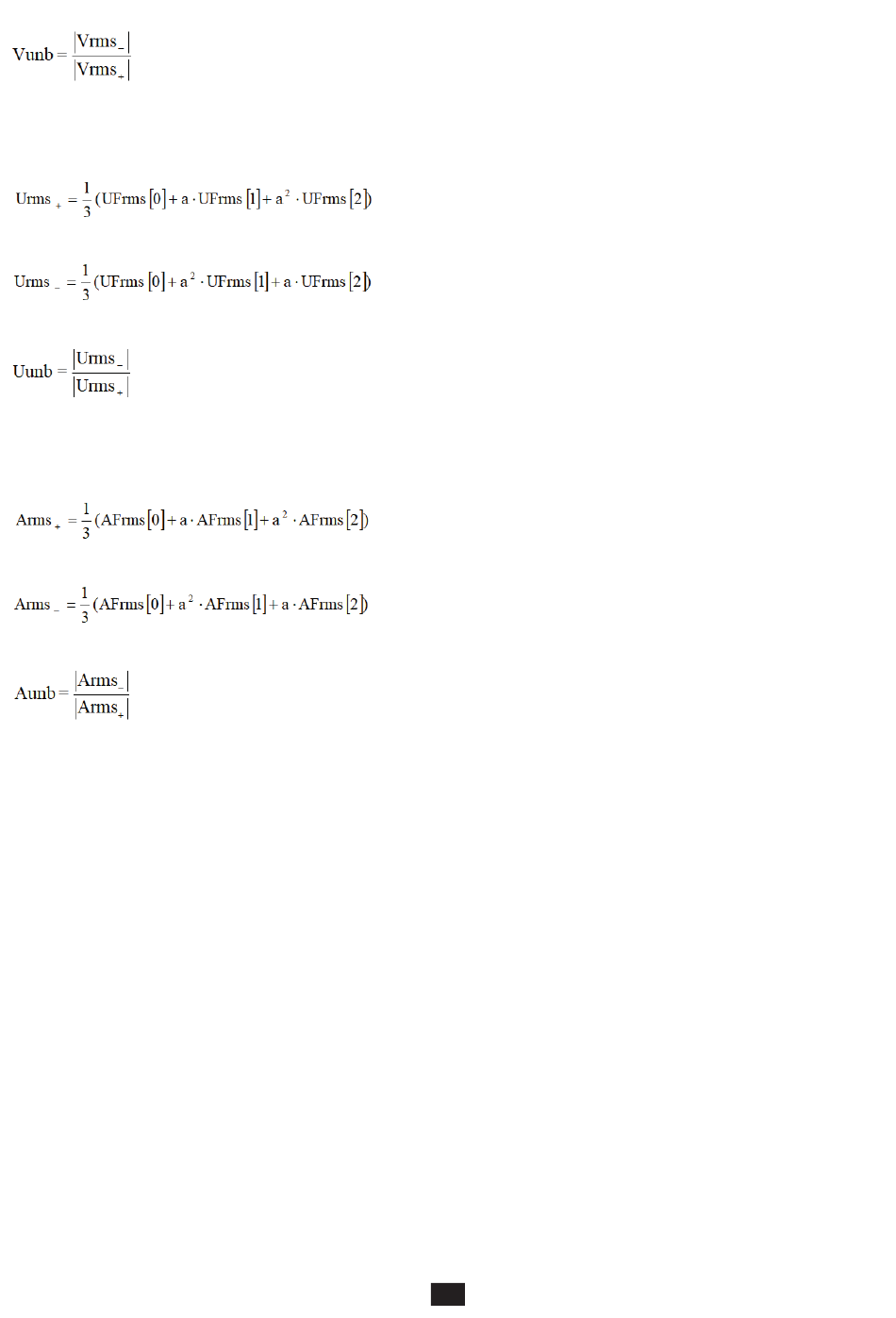

Omgekeerde onbalansfactor van de fasespanningen in een distributiesysteem met nulleider
Opmerking: Worden opgeslagen met de omgekeerde onbalansfactor in een trendregistratie van de volgende grootheden: Vns =
|Vrms-| en Vps = |Vrms+| (respectievelijk de normen van de omgekeerde en directe symmetrische basiscomponenten).
Directe symmetrische samengestelde basisspanning (vector) in het distributiesysteem zonder nulleider
Omgekeerde symmetrische samengestelde basisspanning (vector) in het distributiesysteem zonder nulleider
Omgekeerde onbalansfactor van de samengestelde spanningen in een distributiesysteem zonder nulleider
Opmerking: Worden opgeslagen met de omgekeerde onbalansfactor in een trendregistratie van de volgende grootheden: Uns =
|Urms-| en Ups = |Urms+| (respectievelijk de normen van de omgekeerde en directe symmetrische basiscomponenten).
Directe symmetrische basisstroom (vector)
Omgekeerde symmetrische basisstroom (vector)
Omgekeerde onbalansfactoren van de stroomwaarden
Opmerking: Worden opgeslagen met de omgekeerde onbalansfactor in een trendregistratie van de volgende grootheden: Ans =
|Arms-| en Aps = |Arms+| (respectievelijk de normen van de omgekeerde en directe symmetrische basiscomponenten).
16.1.2.10. Effectieve basiswaarden (exclusief nulleider – over een seconde)
Deze worden berekend vanaf gefilterde (momentane) vectorwaarden. Met een digitaal filter bestaande uit 6 Butterworth
laagdoorlaatfilters categorie 2 met oneindige impulsrespons en een Butterworth hoogdoorlaatfilter categorie 2 met oneindige
impulsresponsie kunnen de basiscomponenten verwijderd worden.
16.1.2.11. Basishoekwaarden (exclusief nulleider – over een seconde)
Deze worden berekend vanaf gefilterde (momentane) vectorwaarden. Met een digitaal filter bestaande uit 6 Butterworth
laagdoorlaatfilters categorie 2 met oneindige impulsrespons en een Butterworth hoogdoorlaatfilter categorie 2 met oneindige
impulsresponsie kunnen de basiscomponenten verwijderd worden. De berekende hoekwaarden zijn die tussen:
„ 2 fasespanningen
„ 2 lijnstromen
„ 2 samengestelde spanningen
„ Een fasespanning en een lijnstroom (distributiesystemen met nulleider)
„ Een samengestelde spanning en een lijnstroom (tweefasen distributiesystemen met 2 draden)
