BS
D e lt a S o l
®

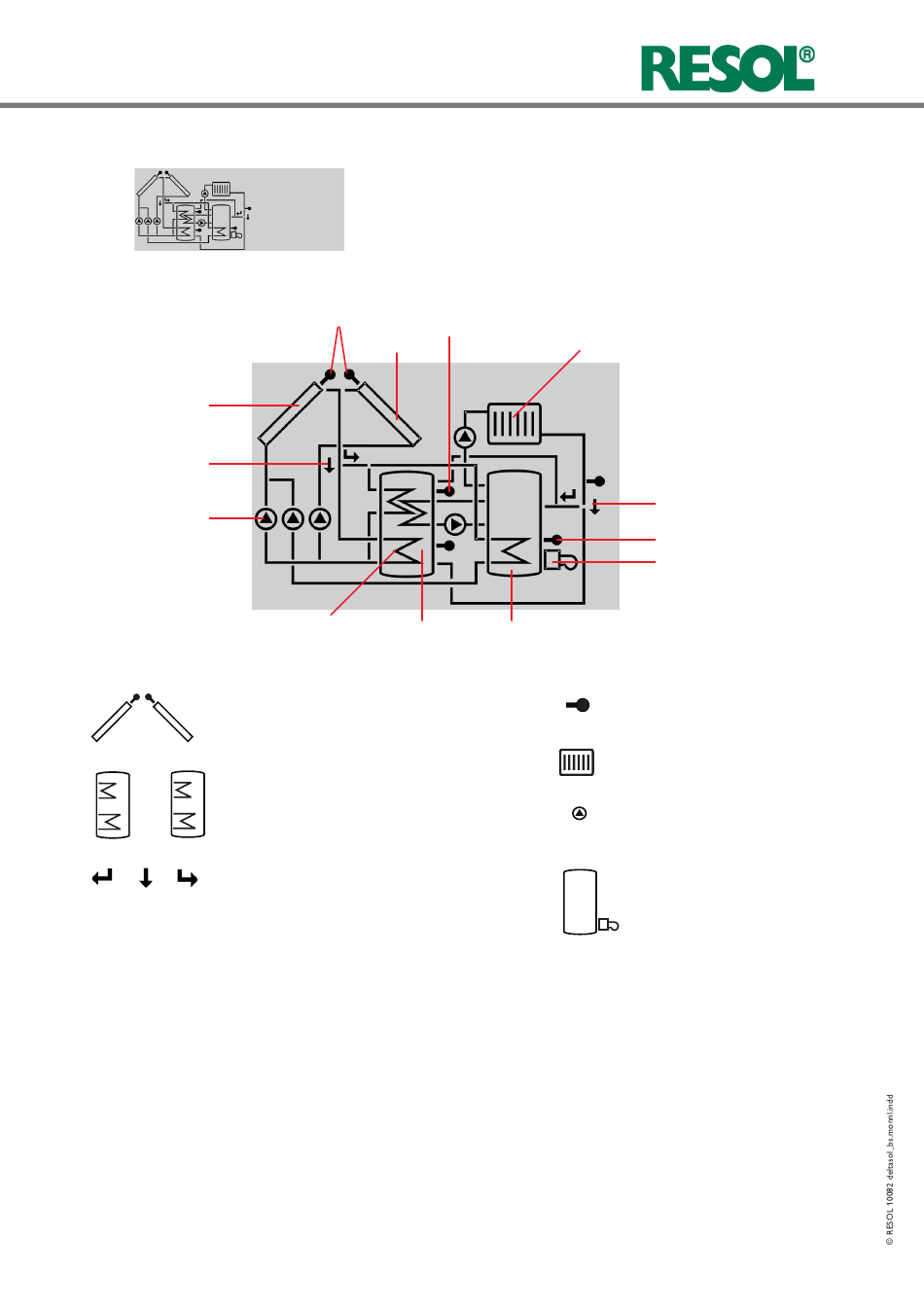

2.2.3 Systeemscherm
Enkel aanduiding systeem
Collector 1
Kleppen
Pomp
Warmtewisselaar reservoir
2.3 Codes
2.3.1 Codes scherm
2.3.2 LED codes
8
|
Temperatuurvoeler
Collector 2
Reservoir
Collectoren
met collectorvoeler
Reservoir 1 en 2
met warmtewisselaar
Drieweg kleppen
Er wordt steeds enkel de richting van
de vloeistof resp. de respectievelijke
positie aangeduid
Het systeemscherm (actief installatieschema) toont de uit-
gekozen schema's van de regelaar. Het bestaat uit meerdere
symbolen van componenten, die in functie van de toestand
van de installatie knipperen, voortdurend aangeduid worden
of verborgen worden.
Temperatuurvoeler reservoit boven
Verwarmingskring
Reservoir 2 of bijverwarming
(met bijkomend symbool)
• pompen flikkeren tijdens de aanschakelfase
• de voelers knipperen als in de uitlezing het bijbehorende
voelerkanaal uitgekozen is
• de voelers knipperen snel bij voelerdefect
• het symbool voor de brander knippert als de bijverwar-
ming actief is
groen constant:
rood/groen knipperend:
rood knipperend:
Klep
Sensor
B i j ko m e n d s y m b o o l
werking brander
Temperatuurvoeler
Verwarmingskring
Pomp
Bijverwarming
met symbool voor de
brander
alles in orde
initialiseringsfaze
handbediening
voeler defect
(symbool voeler knippert snel)
