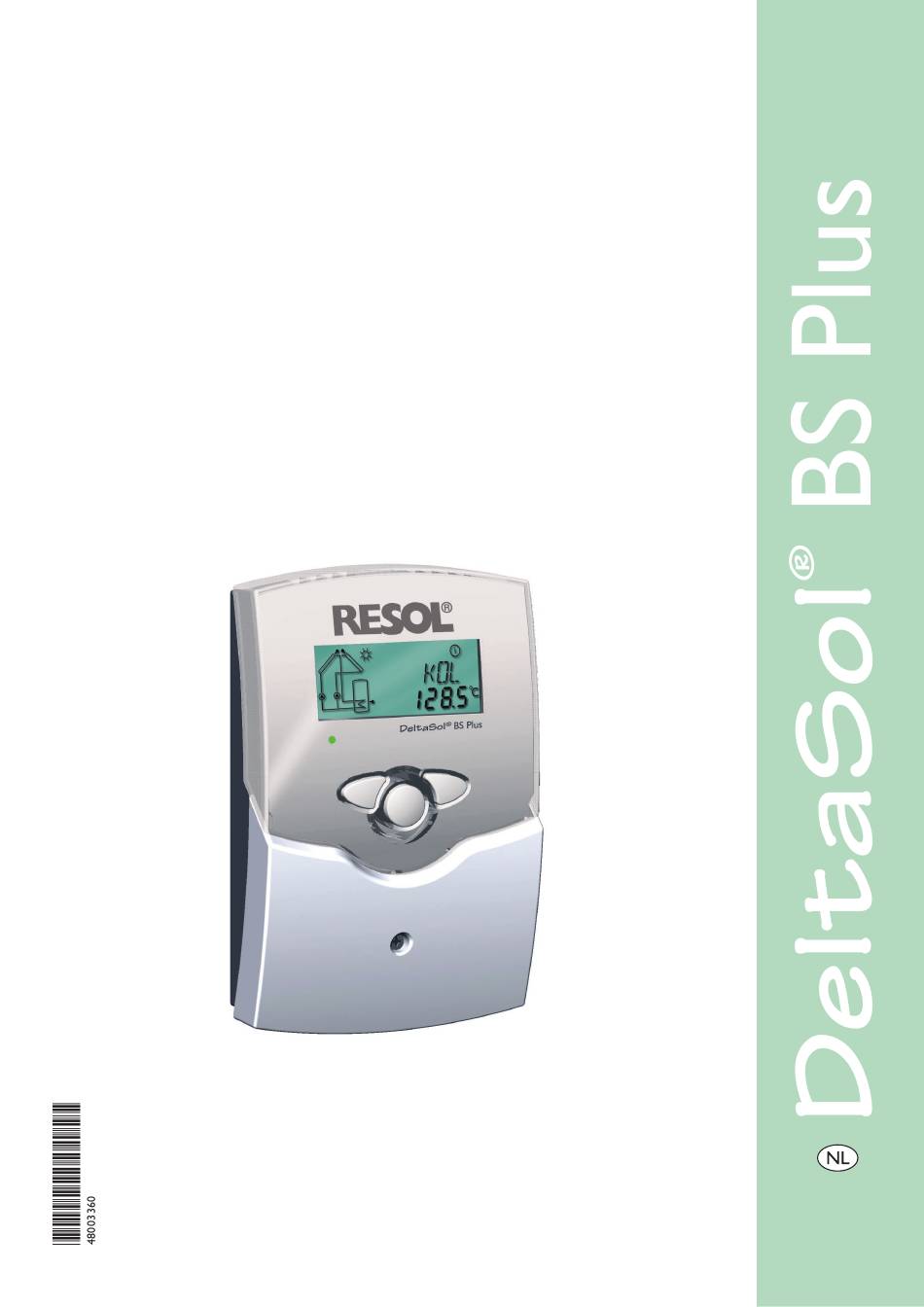

- Pagina 1 RESOL DeltaSol BS Plus Installatie Aansluitingen Bediening Zoeken naar fouten Voorbeelden van toepassingen Handleiding We danken u voor de aankoop van dit Resol apparaat. Lees deze handleiding a.u.b. aandachtig door, om de mogelijkheden van dit apparaat optimaal te kunnen gebruiken. www.resol.de...
-
Pagina 2: Inhoudsopgave
Installaties voor verwarming met zonne-energie met organische onderworpen aan de voorafgaande toestemming van de warmtedragende vloeistoffen; aanbevelingen met betrekking tot firma RESOL - Elektronische Regelungen GmbH. Dit geldt veilige uitvoering. in het bijzonder voor het vermenigvuldigen en voor kopieën, DIN 4757, deel 3... -
Pagina 3: Technische Gegevens En Overzicht Van De Functies
• keuze tussen 9 basissystemen • warmtemeting • RESOL VBus ® • functiecontrole • thermostaatfunctie (tijdgestuurd) • parametrisering en controle van het systeem via de RESOL Service Center software mo- gelijk • gebruiksvriendelijk door een- voudige bediening •... -
Pagina 4: Installatie
De stroomvoorziening van de regelaar moet gebeuren via zekering een externe netschakelaar (laatste stap in de installatie!) en de voedingsspanning moet 210...250 Volt (50...60 Hz) DeltaSol BS Plus bedragen. Flexibele leidingen moeten aan de behuizing T4A 250 V~ vastgezet worden met de bijgeleverde ontlastingsbeugels... -
Pagina 5: Datacommunicatie/Bus
• RESOL datalogger, DL1 aansluitklemmen • RESOL aanduiding op afstand, DFA1 Bovendien kan de regelaar met behulp van de RESOL RS- COM adaptor aan een PC aangesloten worden. Met de Resol Service Center Software (RSC) kunnen regelparame- ters gewijzigd worden en kunnen meetwaarden uitgelezen, bewerkt en gevisualiseerd worden. -
Pagina 6: Verwarming Met Zonne-Energie En Uitwisseling Van Warmte
BS Plus DeltaSol ® 1.2.3 Aansluiting klemmen installatie 2 Systeem voor verwarming met zonne-energie met uitwisseling van warmte naar bestaand reservoir met 1 reservoir, 4 voelers en 2 pompen. ANL 2 reservoir 1 reservoir 2 Symbool Beschrijving Voeler collector Voeler reservoir onderaan Voeler reservoir bovenaan Voeler reservoir 2 Pomp zonnecollector... -
Pagina 7: Verwarming Met Zonne-Energie En Boiler Met Stratificatie
BS Plus DeltaSol ® Systeem voor verwarming met zonne-energie met 1.2.5 Aansluiting klemmen installatie 4 reservoir met stratificatie met 1 reservoir, 3 voelers, 1 pomp voor de zonnecollector en driewegklep voor re- servoir met stratificatie. De voeler S4/TRL kan optioneel gebruikt worden voor meting van de hoeveelheid warmte. -
Pagina 8: Systeem Met Twee Reservoirs - Pompenlogica
BS Plus DeltaSol ® Systeem voor verwarming met zonne-energie met 1.2.7 Aansluiting klemmen installatie 6 2 reservoirs met pompenlogica met 2 reservoirs, 3 voelers en 2 pompen voor de zonnecollector. ANL 6 reservoir 1 reservoir 2 Symbool Beschrijving Voeler collector Voeler reservoir 1 Voeler reservoir 2 Meetvoeler (optioneel) -
Pagina 9: Systeem Met Bijverwarming Door Ketel Met Vaste Brandstof
BS Plus DeltaSol ® 1.2.9 Aansluiting klemmen installatie 8 Systeem voor verwarming met zonne-energie met bijverwarming door ketel met vaste brandstof met 1 reservoir, 4 voelers en 1 pomp voor de zonnecollector en 1 pomp voor bijverwarming. ANL 8 Symbool Beschrijving Voeler collector Voeler reservoir onderaan... -
Pagina 10: Bediening En Functie
BS Plus DeltaSol ® Bediening en functie 2.1 Bedieningstoetsen De regelaar wordt door de drie druktoetsen onderaan de uitlezing bediend. De toets 1 dient voor het naar voor bewegen in het menu of om de instelwaarden te verhogen, de toets 2 wordt analoog voor de omgekeerde functies gebruikt. -
Pagina 11: Systeemscherm
BS Plus DeltaSol ® 2.2.3 Systeemscherm Het systeemscherm (actief installatieschema) toont de uit- gekozen schema‘s van de regelaar. Het bestaat uit meerdere symbolen van componenten, die in functie van de toestand van de installatie knipperen, voortdurend aangeduid worden of verborgen worden. Enkel aanduiding systeem Temperatuurvoeler Temperatuurvoeler reservoit boven... -
Pagina 12: Eerste Inwerkingstelling
BS Plus DeltaSol ® 3. Eerste inwerkingstelling Bij de eerste inwerkingstelling eerst het schema van de installatie instellen 1. Eerst de netverbinding aanschakelen. De regelaar door- loopt een initialiseringsfaze, waarin het bedrijfscontrole- lampje rood en groen flikkert. Na de initialisering bevindt de regelaar zich in automatische werking met de instel- lingen bij levering. -
Pagina 13: Regelparameters En Aanduidingskanalen
BS Plus DeltaSol ® Regelparameters en aanduidingskanalen 4.1 Overzicht kanalen Legende: kanaal is enkel beschikbaar als de optie warmtemeting (OWMZ) geactiveerd is kanaal is beschikbaar kanaal is enkel beschikbaar als de optie warmtemeting (OWMZ) niet geactiveerd is kanaal is beschikbaar als de bijbehorende optie geactiveerd MEDT het kanaal concentratie antivriesvloeistof (MED%) wordt enkel aangeduid als de aard van de antivriesvloeistof niet... - Pagina 14 BS Plus DeltaSol ® Kanaal Betekenis Blz. optie collectorkoeling collector 1 OKX1 optie collectorkoeling collector 1 maximale temp. collector 1 KMX1 maximale temp. collector 1 optie min. begrenzing collector 1 OKN1 optie min. begrenzing collector 1 minimale temperatuur collector 1 KMN1 minimale temperatuur collector 1 optie vorstbeveiliging collector 1...
-
Pagina 15: Aanduiding Collectortemperaturen
BS Plus DeltaSol ® 4.1.1 Aanduiding collectortemperaturen Toont de momentane collectortemperatuur. KOL, KOL1, KOL2: Collectortemperatuur • KOL : temperatuur collector Bereik aanduiding: (systeem met 1 collector) -40 ... +250 °C • KOL1 : temperatuur collector 1 • KOL2 : temperatuur collector 2 4.1.2 Aanduiding temperaturen reservoir Toont de momentane temperatuur van het reservoir. -
Pagina 16: Bedrijfsurenteller
BS Plus DeltaSol ® 4.1.7 Bedrijfsurenteller De bedrijfsurenteller maakt de som van het aantal wer- h P / h P1 / h P2: kingsuren van het betrokken relais (h P / h P1/ h P2). In de Bedrijfsurenteller uitlezing worden volledige uren aangeduid. Aanduidingskanaal De opgetelde bedrijfsuren kunnen op nul gezet worden. - Pagina 17 BS Plus DeltaSol ® 4.1.9 ∆T -regeling DT E / DT1E / DT2E / Daarna volgt de regeling zoals een standaard differentiaal- DT3E: regeling. Bij het bereiken van het aanschakelverschil (DT Aanschakeltemperatuurver- E / DT1E / DT2E) wordt de pomp aangeschakeld en de schil startimpuls (10 seconden) aangedreven met de minimale Regelbereik 1,0 ...
-
Pagina 18: Optie Begrenzing Van De Minimale Temperatuur Van De Collector
BS Plus DeltaSol ® 4.1.12 Collector grenstemperatuur Bij overschrijden van de ingestelde collector grenstempe- Collectornooduitschakeling ratuur (NOT / NOT1 / NOT2) wordt de pomp van de zonnecollector (R1/R2) uitgeschakeld om een schadelijke oververhitting van de componenten van de installatie te NOT / NOT1 / NOT2: voorkomen (collector nooduitschakeling). -
Pagina 19: Pendelende Verwarming
BS Plus DeltaSol ® 4.1.16 Pendelende verwarming Instelling bij levering Instelbereik Bijhorende instelwaarden:: Voorrang [PRIO] (1 / ANL 5,6) (2 / ANL 4) Pendelpauzetijd [tSP] 2 Min. 1-30 Min. Pendelverwarmingstijd [tUMW] 15 Min. 1-30 Min. De DeltaSol BS Pro voorranglogica: ®... -
Pagina 20: Snelheidsregeling
BS Plus DeltaSol ® 4.1.19Thermostaatfunctie (ANL = 3) De thermostaatfunctie werkt onafhankelijk van de werking bijverwarming gebruik van overtollige warmte van de zonnecollector en kan gebruikt worden voor bvb. een gebruik van overtollige warmte of voor bijverwarming. • NH E < NH A de thermostaatfunctie wordt gebruikt voor bijverwar- ming •... -
Pagina 21: Tips Voor Het Zoeken Naar Fouten
BS Plus DeltaSol ® 5. Tips voor het zoeken naar fouten Zekering T4A Ingeval van storing wordt in de uitlezing van de regelaar een DeltaSol BS Plus boodschap getoond. T4A 250 V~ 1 (1) 1 (1) 250 V 250 V Temp. -
Pagina 22: Diversen
BS Plus DeltaSol ® 5.1 Diversen De pomp loopt warm, maar er is geen warmtetransport De pomp loopt voor korte tijd, schakelt uit, schakelt weer van de collector naar het reservoir, de voor- en terugloop- aan enz. (pendelen). temperatuur zijn beide even warm, eventueel ook lucht in de leiding. - Pagina 23 BS Plus DeltaSol ® De reservoirs koelen ´s nachts af. Terugslagkleppen in de Andere pompen, die met warmwatercirculatiecon- het reservoir van dezon- troleren - OK. necollector verbonden zijn, ook testen. Loopt de pomp van de neen collector ´s nachts? Regelfunctie nazien. Reinigen resp.
-
Pagina 24: Toebehoren
Overspanningsbeveiliging: De overspanningsbeveiliging RESOL SP1 dient in principe gebruikt te worden voor bescherming van de gevoelige voelers in of aan de zonnecollectoren tegen geïnduceerde spanningen (bijvoorbeeld veroorzaakt door blikseminslagen in de nabijheid).
