ABICAR 1200 PRO 42V
6.3 Oszillator montieren
Um den Oszillator zu montieren, muss zuerst der Brennerhalter inkl. der Befestigungsplatte demontiert
werden.

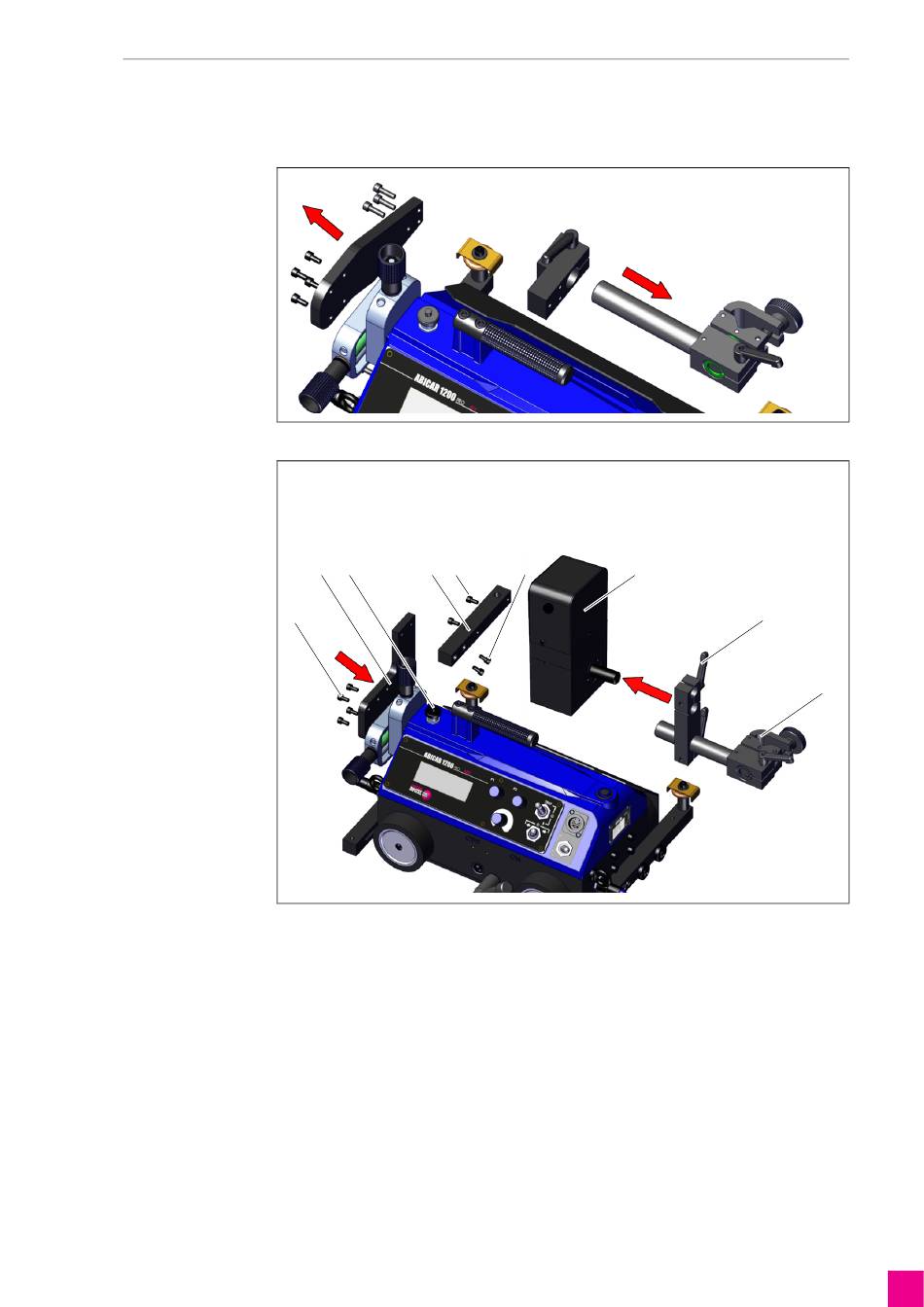

Abb. 7
Abb. 8
A 4× Befestigungsschrauben M5 × 10
B Befestigungsplatte
C Anschlussbuchse Oszillator
D Zwischenstück
E 2× Befestigungsschrauben M5 × 20
A
Die Montage des Oszillators kann vertikal oder horizontal erfolgen.
Befestigungsplatte (B) des Oszillators am Gerät anschrauben.
1
Oszillator (G) mit dem Zwischenstück (D) an der Befestigungsplatte (B) anschrauben.
2
Schweißbrennerhalter (I) mit dem Arretierhebeln (H) am Oszillator befestigen.
3
Verbindungskabel des Oszillators in die Anschlussbuchse (C) einstecken und festschrauben.
4
Schweißbrenner im Schweißbrennerhalter befestigen und ausrichten.
5
6.2 Schweißbrenner montieren auf Seite DE-14
Brennerhalter demontieren
Oszillator montieren
B
C
D
E
F 2× Befestigungsschrauben M5 × 16
G Oszillator
H Arretierhebel
I Schweißbrennerhalter
F
G
6 Inbetriebnahme
H
I
DE - 15
