6 Inbedrijfstelling

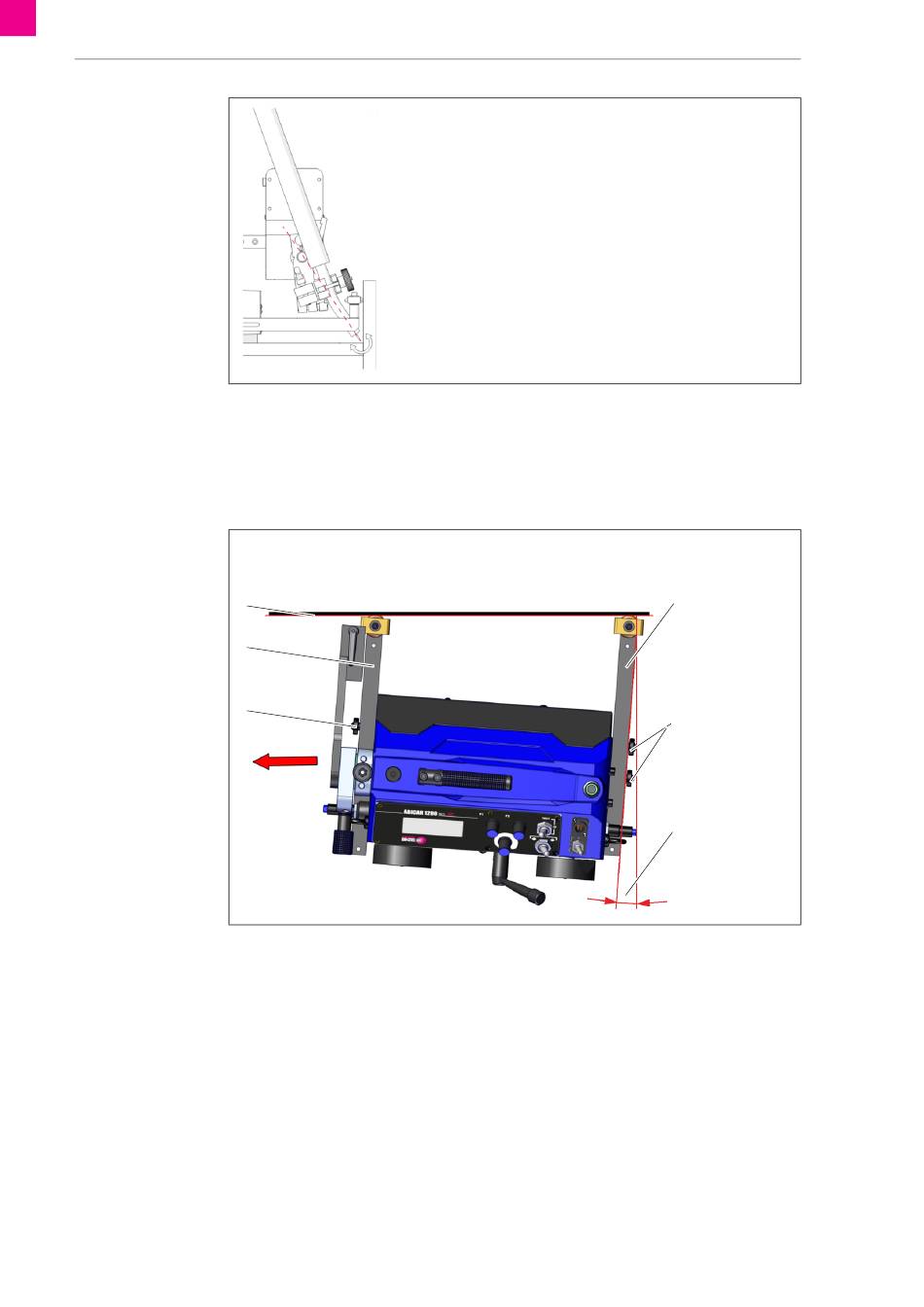

Afb. 9
Om de juiste vorm van de oscillatie te verkrijgen, moeten de as van de uitgaande as van de oscillator en
die van de lastoorts elkaar kruizen.
Stel de lastoorts af.
6
6.4 Geleidingsarmen positioneren
Afb. 10
A Onderdeel
B Geleidingsarm voor
C Gekartelde schroeven
A
E
C
Rijrichting
Om voor gedwongen geleiding langs het contactvlak te zorgen, moet de achterste geleidingsarm (E)
zodanig worden ingesteld dat deze korter is dan de voorste geleidingsarm (B). De instelling is afhankelijk
van de bewegingsrichting en lengte van de geleidingsvermogen. Bij een effen contactvlak dient het
onderscheid ca. 10 mm te bedragen.
Draai de gekartelde schroeven (C) los en schuif de arm 10 mm of een groef verder.
1
Haal de gekartelde schroeven (C) opnieuw aan.
2
NL - 16
Lastoorts afstellen
Instelling gedwongen geleiding
Contactvlak onderdeel
ABICAR 1200 PRO 42V
D Aanlighoek
E Geleidingsarm achter
B
C
D
